Der Wendekreis gehört neben Tragkraft und Hubhöhe zu den wichtigsten Kennzahlen eines Gabelstaplers – und doch wird er in der Praxis häufig falsch bewertet. Der Grund: Viele Planer betrachten nur den Wenderadius aus dem Datenblatt und übersehen, dass die Lastbreite den tatsächlich benötigten Fahrweg erheblich verändert. Wer einen Stapler für ein neues Lager, eine Regalanlage oder eine Produktionsversorgung auswählt, muss den Wendekreis deshalb immer anhand der realen Lastabmessungen prüfen. Dieser Beitrag zeigt, wie das systematisch gelingt – mit Formeln, Praxiswerten, Tabellen und einer Checkliste.
Wendekreis, Wenderadius, Arbeitsgangbreite – die Begriffe sauber trennen
Bevor gerechnet wird, müssen die Begriffe sitzen. In Datenblättern und Angeboten werden sie oft vermischt, was zu falschen Erwartungen an die Lagerplanung führt.
- Wenderadius (R): Abstand vom Drehpunkt des Fahrzeugs zur äußersten Fahrzeugkante beim eingeschlagenen Lenkrad. Meist wird der Außenwenderadius angegeben.
- Wendekreis: Der Durchmesser des Kreises, den das Fahrzeug bei Volleinschlag beschreibt – also 2 × Wenderadius.
- Arbeitsgangbreite (Ast): Die Breite des Gangs, die zum Fahren, Wenden und Einlagern tatsächlich benötigt wird. Sie ist immer größer als der reine Wendekreis.
- Lastbreite (b): Die Breite des Ladeguts quer zur Fahrtrichtung. Sie entscheidet über den Überstand seitlich der Fahrzeugkontur.
- Lastlänge (l): Die Länge des Ladeguts in Fahrtrichtung – sie bestimmt den vorderen Überstand und damit den effektiven Schwenkradius.
Der entscheidende Punkt: Der Wenderadius aus dem Prospekt gilt für das nackte Fahrzeug. Sobald eine Last aufgenommen wird, wandert der äußerste schwenkende Punkt nach außen. Die Lastbreite bestimmt, wie weit.
Warum die Lastbreite den Wendekreis mitbestimmt
Ein Gegengewichtsstapler dreht im Wesentlichen um einen Punkt nahe der Antriebsachse. Alle Punkte des Fahrzeugs und der Last bewegen sich auf Kreisbahnen um diesen Drehpunkt. Je weiter ein Punkt seitlich vom Drehpunkt entfernt liegt, desto größer ist sein Radius – und desto mehr Platz braucht der Stapler beim Wenden.
Geometrie: Die äußere Laskecke schwenkt am weitesten aus
Bei einer Last, die breiter als das Fahrzeug ist, liegt die vordere äußere Laskecke deutlich weiter außen als die Fahrzeugkante. Für die überschlägige Planung lässt sich der effektive Schwenkradius so abschätzen:
Reff ≈ √(R² + (b/2)²)
Dabei ist R der Außenwenderadius des Fahrzeugs und b die Lastbreite. Eine Last mit 1.200 mm Breite verschiebt die äußere Schwenkkante also nicht um 600 mm, sondern je nach Ausgangsradius um einen spürbaren Betrag. In engen Regalgängen entscheidet das darüber, ob der Stapler überhaupt eingesetzt werden kann.
Schwerpunkt und Lastschwerpunktabstand
Die Lastbreite wirkt nicht nur geometrisch, sondern auch physikalisch. Sie beeinflusst zusammen mit der Lastlänge den Lastschwerpunktabstand (LSP). Je weiter der Schwerpunkt vor der Gabelspitze liegt, desto stärker sinkt die Resttragkraft – und desto stärker neigt das Fahrzeug beim Wenden zum Kippen. Ein Stapler, dessen Wendekreis rechnerisch passt, kann in der Praxis trotzdem unruhig oder unsicher werden, wenn die Last breit und lang ist.
Wendekreis anhand der Lastbreite prüfen: Schritt für Schritt
Mit dieser Vorgehensweise prüfen Sie jeden Einsatzfall zuverlässig:
- Schritt 1 – Lastdaten erfassen: Messen Sie Breite, Länge, Höhe und Gewicht des schwersten und des breitesten Ladeguts. Der breiteste Fall ist für den Wendekreis maßgeblich, nicht der schwerste.
- Schritt 2 – Fahrzeugdaten sammeln: Notieren Sie Außenwenderadius, Fahrzeugbreite, Fahrzeuglänge, Gabelüberstand und Lastschwerpunktabstand aus dem Datenblatt.
- Schritt 3 – effektiven Schwenkradius berechnen: Nutzen Sie die Näherungsformel Reff ≈ √(R² + (b/2)²) und addieren Sie gegebenenfalls den vorderen Lastüberstand.
- Schritt 4 – Arbeitsgangbreite ableiten: Ast ≈ Reff + Sicherheitszuschlag + halbe Restbreite des Gegengangs.
- Schritt 5 – Sicherheitszuschlag festlegen: Je nach Bodenbeschaffenheit, Geschwindigkeit und Regalhöhe sind 150 bis 400 mm realistisch.
- Schritt 6 – Gegenprobe vor Ort: Legen Sie den Gang mit Kreide oder Pylonen ab und testen Sie mit realer Last. Erst diese Praxisprüfung liefert Gewissheit.
Rechenbeispiele für typische Lastbreiten
Die folgende Tabelle zeigt, wie sich die Lastbreite auf die empfohlene Arbeitsgangbreite auswirkt. Die Werte sind Näherungen für die Grobplanung; Sicherheitszuschlag mit 200 mm angesetzt.
| Fahrzeugklasse | Außenwenderadius R | Lastbreite b | Reff (Näherung) | Empfohlene Arbeitsgangbreite |
|---|---|---|---|---|
| Elektro-schubmaststapler 1,6 t | 1.700 mm | 800 mm | ≈ 1.746 mm | ca. 2.000 mm |
| Elektro-Gabelstapler 1,8 t | 1.850 mm | 1.000 mm | ≈ 1.916 mm | ca. 2.700 mm |
| Elektro-Gabelstapler 2,5 t | 2.100 mm | 1.200 mm | ≈ 2.185 mm | ca. 3.100 mm |
| Vierrad-Gegengewichtsstapler 3,5 t | 2.500 mm | 1.200 mm | ≈ 2.572 mm | ca. 3.900 mm |
Die Beispiele machen deutlich: Zwischen einem schmalen Schubmaststapler und einem großen Gegengewichtsstapler liegen Welten – und die Lastbreite verschiebt das Ergebnis zusätzlich. Wer bei der Regalplanung mit dem reinen Wenderadius arbeitet, plant den Gang regelmäßig zu eng und riskiert teure Umbauten.
Sicherheitszuschläge richtig ansetzen
Der rein rechnerische Wert ist ein Minimum, kein Zielwert. In der Praxis kommen folgende Zuschläge hinzu:
- Fahrdynamik: Beim Wenden mit Last schwingt das Fahrzeug auf. Breite Lasten verstärken dieses Pendeln.
- Bodenbeschaffenheit: Unebenheiten, Rampen und Fugen erhöhen den Platzbedarf.
- Regaltoleranzen: Regale werden selten millimetergenau montiert. Ein Puffer von 100 mm pro Seite ist sinnvoll.
- Personenverkehr: In Gängen mit Fußgängern muss zusätzlicher Raum für Ausweichbewegungen bleiben.
- Sichtverhältnisse: Breite Lasten verdecken die Sicht nach vorn. Der Fahrer braucht Reserve, um sicher zu rangieren.
Welche Rolle spielt der Antrieb? Elektro und Lithium im Vergleich

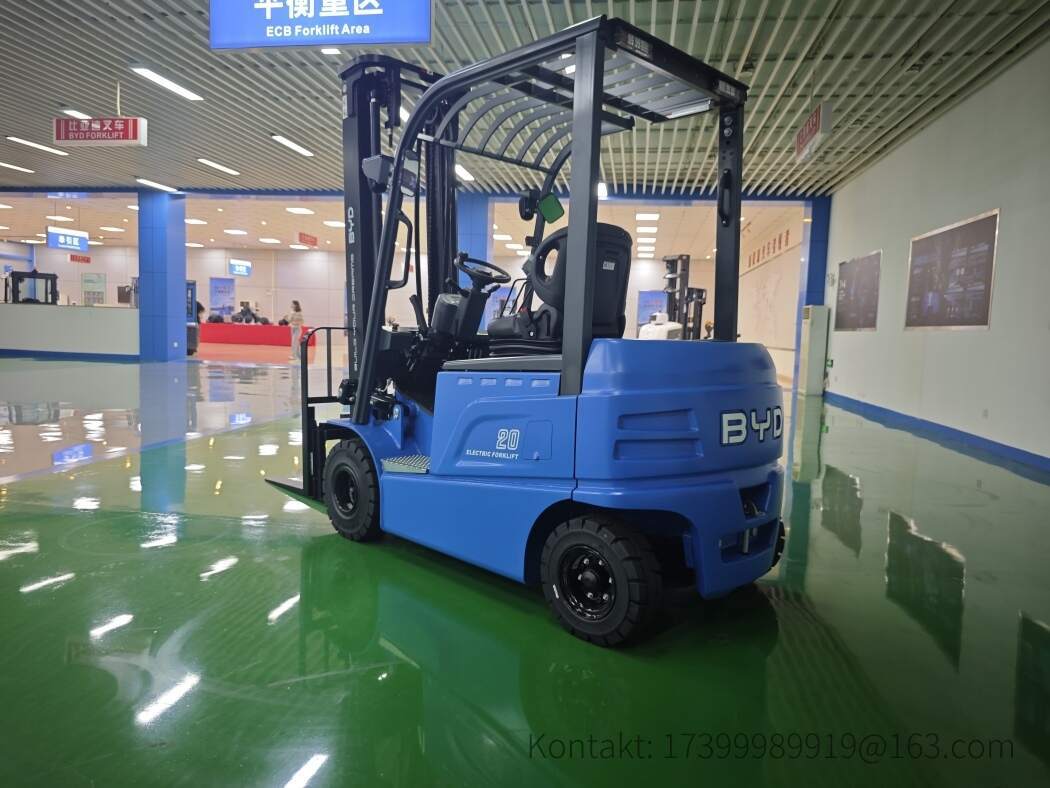

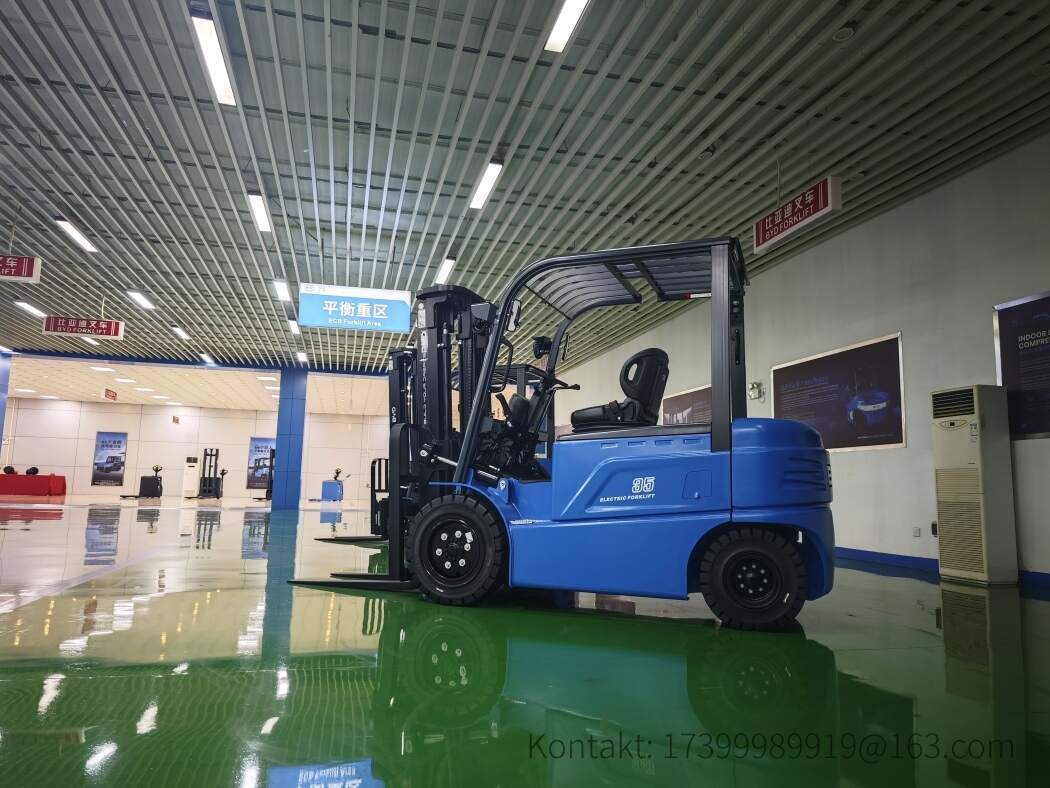

Der Wendekreis hängt nicht nur von der Lastbreite ab, sondern auch von der Bauform des Fahrzeugs. Hier haben sich Antriebskonzepte in den vergangenen Jahren deutlich verändert. Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterie benötigen kein aufwendiges Batteriewechselsystem und keinen separaten Laderaum. Die Batterie ist kompakt in das Fahrzeug integriert, was kürzere Bauformen und damit engere Wendekreise ermöglicht.
Für die Prüfung des Wendekreises anhand der Lastbreite ergeben sich daraus mehrere Vorteile:
- Konstante Leistung: Die Fahrgeschwindigkeit und damit die Fahrdynamik bleiben über den gesamten Arbeitstag stabil – die Kalkulation des Sicherheitszuschlags wird verlässlicher.
- Kompakte Bauweise: Integrierte Lithium-Batterien erlauben kürzere Fahrzeuglängen, was den effektiven Schwenkradius reduziert.
- Kein Batteriewechsel: Es entfallen Wegeflächen und Rangierfahrten zum Wechselplatz – wertvolle Quadratmeter in engen Lagern.
- Wartungsarmut: Weniger bewegliche Teile bedeuten weniger Ausfallzeiten und planbare Verfügbarkeit im Mehrschichtbetrieb.
Wer sein Lager neu plant oder bestehende Gänge enger nutzen möchte, sollte deshalb nicht nur die Lastbreite, sondern auch die Antriebstechnik in die Wendekreisbetrachtung einbeziehen. Ein Stapler mit kompakter Lithium-Batterie schafft in derselben Gangbreite mehr Reserve – oder ermöglicht eine dichtere Regalstellung.
Häufige Fehler bei der Wendekreisprüfung
- Nur den Wenderadius betrachten: Der Wert aus dem Datenblatt gilt ohne Last und ohne Anbaugeräte.
- Die falsche Last messen: Maßgeblich ist die breiteste Last, nicht die schwerste.
- Anbaugeräte ignorieren: Klammergabeln, Schaufeln oder Papierrollenklammern verändern die Abmessungen erheblich.
- Sicherheitszuschläge weglassen: Wer auf den letzten Millimeter plant, plant am Bedarf vorbei.
- Nur statisch prüfen: Die Wendekreisprüfung auf der leeren Fläche ersetzt keinen Test mit realer Last im echten Gang.
Checkliste für die Praxis
- Breiteste und längste Last exakt vermessen (inklusive Verpackung und Palette)
- Außenwenderadius und Fahrzeugbreite aus dem aktuellen Datenblatt entnehmen
- Effektiven Schwenkradius Reff berechnen
- Sicherheitszuschlag von mindestens 150 mm einplanen
- Arbeitsgangbreite mit geplanter Regalstellung abgleichen
- Rangier- und Wendebereiche an Gangenden separat prüfen
- Praxistest mit realer Last und markierter Fahrspur durchführen
- Ergebnisse dokumentieren und in die Lagerplanung übernehmen
Fazit
Der Wendekreis eines Gabelstaplers ist keine feste Größe, sondern das Ergebnis aus Fahrzeuggeometrie, Lastabmessungen und Umgebungsbedingungen. Die Lastbreite ist dabei der am häufigsten unterschätzte Faktor: Sie verschiebt die äußere Schwenkkante, verändert den effektiven Radius und entscheidet damit über die tatsächlich benötigte Arbeitsgangbreite. Wer den Wendekreis systematisch anhand der Lastbreite prüft, plant Gänge realistisch, vermeidet teure Umbauten und erhöht die Sicherheit im laufenden Betrieb. Moderne Elektrostapler mit integrierter Lithium-Batterie unterstützen diese Planung durch kompakte Bauformen und konstante Leistung – ein entscheidender Vorteil in engen Lagerstrukturen.
