Hallenlogistik: Breiten und Radien mit dem Stapler planen

Die effiziente Gestaltung von Lager- und Produktionshallen ist ein entscheidender Wettbewerbsfaktor. Ob Sie einen neuen Standort planen oder bestehende Prozesse optimieren – die richtige Dimensionierung von Verkehrswegen, Gangbreiten und Kurvenradien ist unabdingbar, um einen reibungslosen Materialfluss mit Flurförderzeugen zu gewährleisten. Besonders Elektrostapler, die mit modernen Lithium-Ionen-Batterien wie denen von BYD betrieben werden, bieten hier neue Möglichkeiten, da sie oft kompakter und wendiger sind. In diesem umfassenden Leitfaden erfahren Sie, wie Sie Breiten und Radien mit dem Stapler präzise planen und typische Fehler vermeiden.

Grundlagen der Hallenplanung: Fahrzeugmaße und Wendekreise

Bevor Sie mit der konkreten Planung von Breiten und Radien beginnen, müssen Sie die technischen Daten Ihrer Flurförderzeuge genau kennen. Die wichtigsten Kenngrößen sind:

• Fahrzeugbreite: Sie bestimmt die minimale Breite von Gängen und Durchfahrten.
• Fahrzeuglänge: Inklusive Gabel und Last, wichtig für Kurven und Rangierbereiche.
• Wendekreisradius: Der Radius, den das Fahrzeug bei einer 360°-Drehung benötigt. Er wird meist außen gemessen.
• Lastschwerpunktabstand: Der Abstand von der Lastmitte bis zur Vorderseite der Gabel, entscheidend für die Stabilität und damit für die zulässigen Geschwindigkeiten in Kurven.
• Hubhöhe: Bei Hochregalstaplern beeinflusst sie die benötigte Gangbreite, da das Fahrzeug beim Heben in der Höhe pendelt.

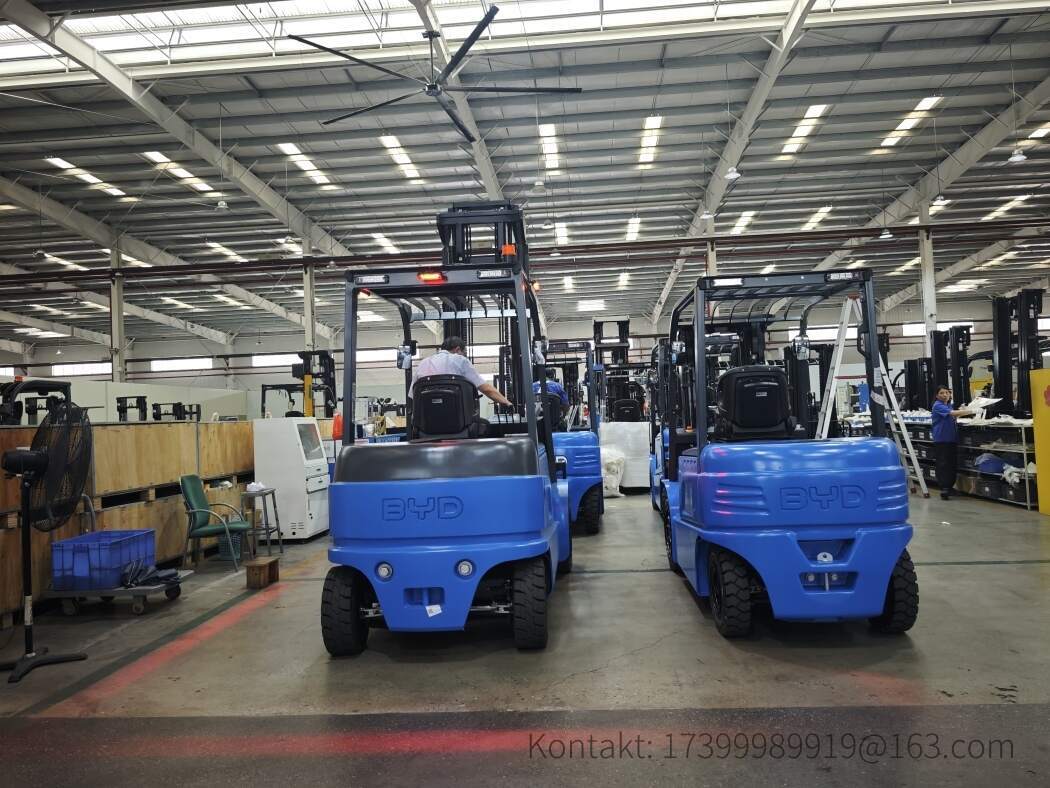

Elektrostapler mit Lithium-Ionen-Batterien, wie sie von BYD angeboten werden, zeichnen sich durch eine kompakte Bauweise aus. Da die Batterien weniger Platz benötigen und kein aufwendiger Batteriewechselraum erforderlich ist, können die Fahrzeuge oft schlanker konstruiert werden. Dies wirkt sich direkt auf den benötigten Wendekreis und die Gangbreiten aus.

Breiten von Verkehrswegen: Mindestmaße und Empfehlungen

Die Breite von Verkehrswegen in der Halle richtet sich nach dem eingesetzten Stapler und der Art der Last. Grundsätzlich gilt: Je breiter der Gang, desto sicherer und schneller kann gefahren werden. Allerdings kostet jeder zusätzliche Zentimeter wertvolle Lagerfläche. Die Kunst liegt darin, den optimalen Kompromiss zu finden.

Für gerade Strecken ohne Begegnungsverkehr reicht oft die Fahrzeugbreite plus eine Sicherheitsmarge von 50 cm auf jeder Seite. Bei Gegenverkehr oder in Kurven müssen Sie deutlich mehr einplanen.

Die folgende Tabelle gibt Richtwerte für die erforderliche Gangbreite bei 90°-Kurven, basierend auf gängigen Staplertypen:

Beachten Sie, dass diese Werte nur Anhaltspunkte sind. Die tatsächliche Breite hängt von der Lastgröße, der Fahrgeschwindigkeit, dem Bodenbelag und den Sicherheitsvorschriften ab. Bei sehr langen Lasten oder in Kurven mit schlechter Sicht sollte großzügiger geplant werden.

Radien und Kurven: Planung für effiziente Materialflüsse

Kurven sind die kritischsten Bereiche in der Hallenlogistik. Hier treffen Fahrzeuge aufeinander, die Sicht ist oft eingeschränkt, und die physikalischen Kräfte wirken stärker. Ein zu enger Radius zwingt den Fahrer zum langsamen Rangieren, was Zeit kostet und die Unfallgefahr erhöht.

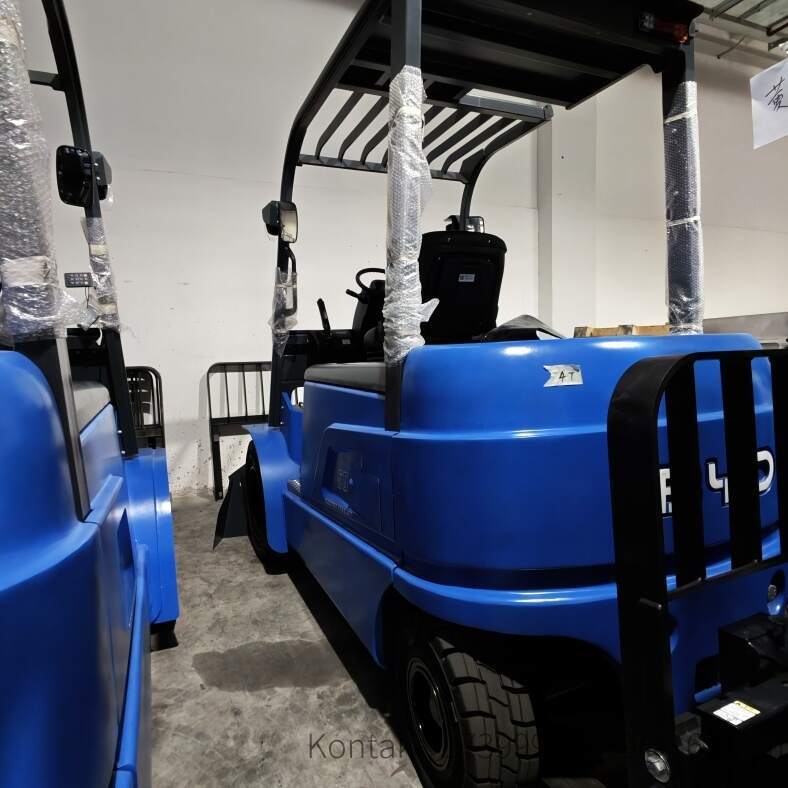

Der Wendekreis eines Staplers ist der kleinste Kreis, den das Fahrzeug bei einer Vollkreisfahrt beschreibt. Er wird vom Hersteller angegeben und bezieht sich meist auf die äußere Fahrzeugkante. Für die Planung von Kurven müssen Sie jedoch den Schleppkurvenradius berücksichtigen. Dieser beschreibt die Bahn, die die Hinterräder oder das Heck des Fahrzeugs bei einer Kurvenfahrt ziehen. Besonders bei Gegengewichtsstaplern schwenkt das Heck weit aus – ein Umstand, der oft unterschätzt wird.

Für eine 90°-Kurve sollten Sie den Radius so wählen, dass der Stapler ohne Zurücksetzen durchfahren kann. Als Faustregel gilt: Der Kurvenradius sollte mindestens dem 1,5-fachen des Wendekreisradius entsprechen. Bei Schubmaststaplern ist der Radius aufgrund der kompakteren Bauweise deutlich geringer.

Einfluss der Batterietechnologie auf die Wendigkeit

Moderne Elektrostapler mit Lithium-Ionen-Batterien (z. B. von BYD) sind oft wendiger als ihre Blei-Säure-Pendants. Der Grund: Die Batterien sind leichter und kompakter, wodurch der Schwerpunkt tiefer liegt und die Lenkung präziser reagiert. Zudem ermöglichen die hohen Ströme der Lithium-Technologie eine schnellere Beschleunigung, was in Kurven von Vorteil ist. Planen Sie dennoch stets mit den Herstellerangaben für das konkrete Modell.

Regalabstände und Gangbreiten: Richtwerte und Tipps

Die Gangbreite zwischen Regalen wird maßgeblich vom Staplertyp und der Art der Ein- und Auslagerung bestimmt. Man unterscheidet:

• Breitganglager: Gangbreiten über 3,5 m, für Gegengewichtsstapler. Hier ist der Umschlag schnell, aber die Flächennutzung gering.
• Schmalganglager: Gangbreiten zwischen 1,8 und 2,5 m, für Schmalgangstapler oder Schubmaststapler. Höhere Lagerdichte, aber langsamere Fahrgeschwindigkeit.
• Hochregallager: Gangbreiten oft unter 1,8 m, für vollautomatische Regalbediengeräte oder spezielle Hochregalstapler.

Ein häufiger Fehler ist die Planung mit den Minimalwerten. Bedenken Sie, dass der Fahrer bei voller Beladung und hoher Geschwindigkeit mehr Platz benötigt. Auch die Bodenbeschaffenheit (Fugen, Unebenheiten) kann den Platzbedarf erhöhen. Planen Sie daher immer eine Sicherheitsmarge von mindestens 10–15 % ein.

Einfluss von Elektro- und Lithium-Technologie auf die Hallenplanung

Die Umstellung auf Elektroantrieb und insbesondere auf Lithium-Ionen-Batterien hat weitreichende Konsequenzen für die Hallenplanung. Traditionelle Blei-Säure-Batterien benötigen:

• Separate Laderaäume mit Gasabführung.
• Platz für Batteriewechsel und Wasserbefüllung.
• Mehrere Ersatzbatterien pro Fahrzeug.

Lithium-Ionen-Batterien, wie sie BYD in ihren Elektrostaplern einsetzt, ändern das Spiel: Sie sind wartungsfrei, können zu jeder Zeit nachgeladen werden (Opportunity Charging) und benötigen keinen Batteriewechsel. Dadurch entfallen große Teile der Ladeinfrastruktur. Die gewonnene Fläche kann für Lagerzwecke genutzt werden. Zudem sind die Fahrzeuge oft leichter und kompakter, was die erforderlichen Gangbreiten reduzieren kann.

Ein weiterer Vorteil: Die konstante Spannungslage der Lithium-Batterien sorgt dafür, dass die Leistung des Staplers bis zur Entladung konstant bleibt. In der Planung bedeutet dies, dass Sie sich auf die angegebenen Geschwindigkeiten und Wendekreise verlassen können – ohne Einbußen gegen Ende der Schicht.

Praxisbeispiele und Berechnungen

Ein Beispiel: Sie planen ein Lager für Paletten mit einer Größe von 1,2 x 0,8 m. Sie setzen einen Elektro-Gegengewichtsstapler mit 2 t Tragkraft ein. Der Wendekreisradius beträgt 2,0 m. Die Last ist 1,2 m lang (über Gabeln).

Für eine 90°-Kurve benötigen Sie eine Gangbreite von mindestens: Wendekreisradius + Lastlänge + Sicherheitsmarge. Also 2,0 m + 1,2 m + 0,5 m = 3,7 m. Das deckt sich mit dem Tabellenwert. Wenn Sie jedoch einen Schubmaststapler mit 1,6 m Wendekreis einsetzen, reduziert sich die benötigte Breite auf etwa 3,3 m – ein Gewinn von 40 cm pro Gang, was bei 10 Gängen 4 m² zusätzliche Lagerfläche bedeuten kann.

Ein weiteres Beispiel: In einem Kühlhaus sind die Platzverhältnisse oft eng. Hier sind Lithium-Stapler von BYD ideal, da sie auch bei niedrigen Temperaturen zuverlässig arbeiten und keine Gasentwicklung haben. Die kompakte Bauweise ermöglicht schmalere Gänge und damit mehr Lagerkapazität auf gleicher Fläche.

Häufige Planungsfehler und wie Sie sie vermeiden

• Fehler 1: Nur den Wendekreis betrachten. Der Schleppkurvenradius und das Ausschwenken des Hecks werden ignoriert. Lösung: Simulation mit CAD oder Testfahrt.
• Fehler 2: Zu enge Kurven. Sie führen zu Rangierverkehr, Zeitverlust und Unfällen. Lösung: Großzügige Radien einplanen.
• Fehler 3: Keine Sicherheitsmargen. Die Realität weicht oft von der Theorie ab. Lösung: 10–15 % Reserve einbauen.
• Fehler 4: Wachstum nicht berücksichtigen. Größere Lasten oder neue Fahrzeuge passen nicht mehr. Lösung: Zukunftssicher planen.
• Fehler 5: Ladeinfrastruktur vergessen. Bei Blei-Säure-Batterien wird der Platz für Wechsel und Ladung oft unterschätzt. Mit Lithium-Technologie entfällt dies.

Tipps für die optimale Planung von Breiten und Radien

• Nutzen Sie moderne Planungssoftware (CAD, Lagerverwaltungssysteme) zur Simulation von Fahrwegen.
• Beziehen Sie Ihre Staplerlieferanten frühzeitig ein – BYD und andere Hersteller bieten oft Unterstützung bei der Layoutplanung.
• Testen Sie die gewählten Fahrzeuge unter realen Bedingungen, bevor Sie die Halle umbauen.
• Bevorzugen Sie Elektrostapler mit Lithium-Technologie, um Platz und Energie zu sparen.
• Denken Sie an die Ergonomie: Breitere Gänge erhöhen die Sicherheit und Zufriedenheit der Fahrer.
• Berücksichtigen Sie die Bodenbelastung: Schwere Stapler benötigen stärkere Böden, was die Planung beeinflusst.

Fazit: Mit präziser Planung effizienter lagern

Die Planung von Breiten und Radien in der Hallenlogistik ist eine komplexe Aufgabe, die technisches Wissen und Erfahrung erfordert. Wer die Fahrzeugmaße, Wendekreise und Schleppkurven genau kennt und ausreichend Sicherheitsmargen einplant, schafft die Basis für einen reibungslosen Materialfluss. Moderne Elektrostapler mit BYD Lithium-Ionen-Batterien bieten dabei entscheidende Vorteile: Sie sind kompakt, wendig und benötigen weniger Infrastruktur. So können Sie wertvolle Lagerfläche gewinnen und gleichzeitig die Produktivität steigern.
