Gabelstapler: Wenderadius im Außenbereich bewerten

Warum der Wenderadius im Außenbereich anders bewertet wird

Auf glatten Hallenböden lässt sich der Wenderadius eines Gabelstaplers vergleichsweise einfach planen: Herstellerangabe übernehmen, Regalabstände addieren, Sicherheitszuschlag einrechnen. Im Außenbereich funktioniert diese Herangehensweise nicht. Hier treffen unebene Fahrwege, wechselnde Bodenbeläge, Witterung, Steigungen sowie häufig enge Zufahrten aufeinander. Wer den Wendekreis ausschließlich aus dem Datenblatt übernimmt, plant an der Realität vorbei – mit der Folge von Rangierproblemen, beschädigten Regalen, teuren Nachbesserungen oder gar Unfällen.

Dieser Leitfaden zeigt, wie Sie den Wenderadius und die daraus abgeleitete Arbeitsgangbreite im Außenbereich systematisch bewerten – von den physikalischen Grundlagen über Boden- und Reifenparameter bis hin zur praktischen Messung auf dem Betriebsgelände.

Grundlagen: Wenderadius, Wendekreis und Heckausschlag

Wenderadius versus Wendekreis

Der Wenderadius, auch Wendekreisradius genannt, beschreibt den Abstand vom Drehpunkt des Staplers bis zur äußersten Spur des Fahrzeugs bei maximalem Lenkeinschlag. Der Wendekreis ist der Durchmesser dieser Spur, also der doppelte Radius. Hersteller geben in der Regel den Außenradius über die Karosserie an – nicht über die transportierte Last. Ein angehobener oder breiter aufgenommener Lastträger vergrößert den effektiven Platzbedarf deutlich, was im Außenbereich mit sperriger Ladung besonders ins Gewicht fällt.

Der Heckausschlag: die unterschätzte Größe

Fast alle Gegengewichtsstapler lenken über die Hinterachse. Beim Einschlagen schwenkt das Heck nach außen – der sogenannte Heckausschlag. Im Freien, wo Regale, Leitplanken, Laderampen, Rohrleitungen, Zäune oder abgestellte Fahrzeuge dicht beieinanderstehen, ist dieser Heckausschlag oft der begrenzende Faktor, nicht der eigentliche Wenderadius. Bei der Planung sollten Sie den Heckausschlag deshalb immer getrennt ausweisen und mit einem zusätzlichen Sicherheitsabstand versehen.

Spurweite, Radstand und Lenkungsart

Ein kurzer Radstand verringert den Wenderadius, verschlechtert aber die Fahrstabilität bei hoher Last und auf unebenem Untergrund. Dreiräder und Vierradstapler mit Nachlaufachse sind wendiger, während geländegängige Vierradantriebe mit längerem Radstand stabiler, aber weniger agil sind. Bei Spezialgeräten mit Allradlenkung oder Knicklenkung ergeben sich völlig andere Wendekreise, die nicht mit Standardwerten vergleichbar sind.

Äußere Einflüsse auf den tatsächlichen Wenderadius

Bodenbeschaffenheit und Reifen

Asphalt und Beton bieten gleichmäßige Reibung und geringen Rollwiderstand. Schotter, Kies, Sand, Kopfsteinpflaster, Rasengittersteine oder unbefestigte Erdwege erhöhen den Rollwiderstand erheblich und lassen die Räder seitlich ausbrechen. Unter Last, mit angehobener Gabel und bei Nässe kann der Stapler dann deutlich mehr Fläche beanspruchen als in der Halle.

Luftreifen federn Unebenheiten ab und bieten auf weichem Untergrund mehr Traktion. Superelastikreifen sind pannensicher und verschleißarm, übertragen aber Stöße stärker auf Fahrzeug und Fahrer. Für den ganzjährigen Außeneinsatz ist die Wahl der Bereifung damit ebenso relevant wie der Wendekreis selbst.

Steigung, Gefälle und Querneigung

Auf geneigten Flächen verändert sich das Lenkverhalten. Beim Bergauffahren verlagert sich der Lastschwerpunkt nach hinten, beim Bergabfahren nach vorn. In Kurven kombiniert mit Gefälle entsteht ein Kippmoment, das den Fahrer zu größeren Radien zwingt. Planen Sie Außenbereiche deshalb immer mit einer reduzierten Geschwindigkeit und zusätzlichem Wenderaum an Rampen, Auffahrten und Bordsteinübergängen.

Witterung: Regen, Schnee und Eis

Nässe reduziert die Haftung, Laub und Rollsplitt verlängern Bremswege, Frost und Schnee verändern die Bodenfreiheit. Ein Stapler, der bei trockenem Asphalt problemlos in drei Zügen wendet, braucht bei Nässe oder Schneematsch oft vier oder fünf Rangierzüge. Rechnen Sie im Außenbereich mit einem Sicherheitszuschlag auf die Wendefläche von mindestens zehn bis fünfzehn Prozent.

Arbeitsgangbreite berechnen: So gehen Sie vor

Die benötigte Arbeitsgangbreite für das Rechtwinkel-Stapeln ergibt sich aus mehreren Komponenten. Eine bewährte Näherungsformel lautet: Arbeitsgangbreite = Wenderadius außen + Länge der Last beziehungsweise des Lastträgers + Sicherheitsabstand. Beim Quer- oder Schrägstapeln sind die Werte geringer, beim Umlagern in engen Zonen höher.

• Wenderadius außen: Herstellerangabe über die Karosserie, nicht über die Gabel.
• Lastaufnahme: Länge der Palette oder des Lastträgers plus Überstand.
• Heckausschlag: zusätzlicher Freiraum hinter dem Fahrzeug.
• Sicherheitsabstand: mindestens 300 bis 500 Millimeter zu Regalen, Mauern und Kanten.
• Bodenzuschlag: bei weichem oder unebenem Untergrund zehn bis fünfzehn Prozent.

Messen Sie im Zweifel immer im beladenen Zustand auf dem tatsächlichen Untergrund. Eine Testfahrt mit Kreide- oder Farbsprühlösung zeigt schnell, welche Fläche der Stapler real benötigt – ein Wert, der häufig deutlich über der Datenblattangabe liegt.

Checkliste für die Bewertung vor Ort

• Sind alle Fahrwege und Rangierflächen auf einer Skizze erfasst und vermessen?
• Welche Bodenbeläge liegen vor, und wie sind sie bei Nässe beschaffen?
• Gibt es Steigungen, Bordsteine oder Spurrinnen auf den Hauptfahrwegen?
• Wie hoch ist die tatsächliche Last – Gewicht, Länge, Breite und Schwerpunkt?
• Wie viel Freiraum bleibt hinter dem Stapler für den Heckausschlag?
• Welche Bereifung ist montiert, und passt sie zum Untergrund?
• Bleibt ein Puffer für Witterung, Verschleiß und Fahrfehler?
• Wurden die Fahrer in die Bewertung einbezogen?

Elektrostapler und Lithium-Technologie: Was BYD anders macht

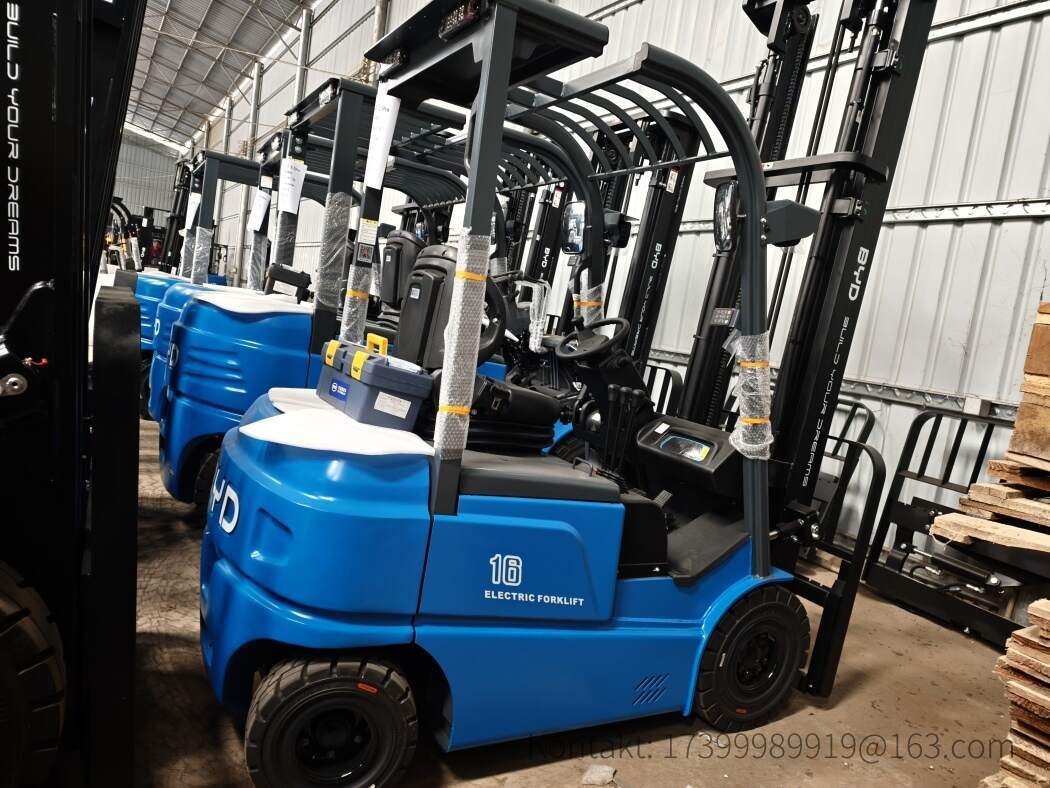

Moderne Elektrostapler mit Lithium-Eisenphosphat-Technologie bieten Vorteile, die sich direkt auf die Wendebewertung auswirken. Da schwere Bleibatterien entfallen, sind die Fahrzeuge leichter und kompakter. Gleichzeitig bleibt der Schwerpunkt durch die integrierte Batterieposition tief und stabil. BYD-Lithiumstapler sind für den ganzjährigen Außeneinsatz konzipiert, arbeiten emissionsfrei, benötigen keine Batteriewechselräume und halten auch bei Kälte zuverlässig ihre Leistung.

Für Betreiber bedeutet das: weniger Rangierfläche, geringere Bodenbelastung und flexible Einsatzzeiten ohne Ladepausen. Wer Außenbereiche neu plant oder bestehende Anlagen verdichtet, sollte den Wenderadius deshalb immer gemeinsam mit Antriebsart, Bereifung und Batteriekonzept bewerten.

Typische Planungsfehler

• Wenderadius nur aus dem Prospekt übernehmen, ohne Last und Heckausschlag zu berücksichtigen.
• Außenbereiche wie Hallenböden behandeln und keine Witterungszuschläge einrechnen.
• Bereifung und Bodenbelag getrennt betrachten, statt als System.
• Die tatsächliche Lastlänge unterschätzen, etwa bei Überbreiten oder langen Rohren.
• Sicherheitsabstände streichen, um Fläche zu sparen.

Sicherheit und Normen

Für die Auslegung von Fahrwegen und Arbeitsgangbreiten gelten unter anderem die DIN 15185, die ISO 3691-1 sowie die Vorgaben der DGUV. Diese Regelwerke machen keine festen Wenderadien vor, verlangen aber eine Gefährdungsbeurteilung, die Fahrzeug, Last, Boden und Umgebung gemeinsam bewertet. Im Außenbereich sollten Sie zusätzlich die Sichtverhältnisse bei Dunkelheit, Regen und Nebel sowie den Begegnungsverkehr mit Fußgängern und Lkw berücksichtigen.

Fazit

Der Wenderadius im Außenbereich ist keine feste Zahl, sondern ein Ergebnis aus Fahrzeugtechnik, Boden, Last, Witterung und Platzverhältnissen. Wer diese Faktoren systematisch erfasst, im beladenen Zustand testet und großzügige Sicherheitszuschläge einplant, vermeidet teure Nachbesserungen und schafft einen sicheren, effizienten Materialfluss. Elektro- und Lithiumstapler bieten dabei zusätzliche Spielräume, weil sie kompakter, leichter und wartungsärmer arbeiten.
