Eine effiziente Hallenplanung ist das Rückgrat jedes Lagerbetriebs. Ob Sie ein neues Lager errichten oder ein bestehendes optimieren – die richtige Abstimmung von Staplern, Regalen und Gassen entscheidet über Produktivität, Sicherheit und Kosten. In diesem Leitfaden erfahren Sie, wie Sie die drei Kernelemente ganzheitlich planen und typische Fehler vermeiden.
Grundlagen der Hallenplanung
Bevor Sie konkrete Geräte oder Regalsysteme auswählen, müssen die Rahmenbedingungen klar sein. Dazu gehören:
- Flächenbedarf: Wie viel Grundfläche steht zur Verfügung? Berücksichtigen Sie Erweiterungsreserven.
- Warenumschlag: Welche Mengen und welche Artikel werden wie oft bewegt? ABC-Analyse hilft bei der Zonierung.
- Gebäudegeometrie: Deckenhöhe, Stützenraster, Tore und Rampen bestimmen die möglichen Regalhöhen und Verkehrswege.
- Rechtliche Vorgaben: Arbeitsschutz, Brandschutz und Fluchtwege sind zwingend einzuhalten.
Eine frühzeitige Digitalisierung (z. B. mit CAD-Software) ermöglicht die Simulation verschiedener Layouts und spart später teure Umbauten.
Stapler im Konzept: Auswahl und Typen
Der Stapler ist das Herzstück der innerbetrieblichen Logistik. Die Wahl des richtigen Typs hängt von Tragfähigkeit, Hubhöhe, Gassenbreite und Einsatzumgebung ab. Grundsätzlich unterscheidet man:
- Gegengewichtsstapler: Universell einsetzbar, benötigen jedoch breitere Gassen.
- schubmaststapler: Kompakter, ideal für mittlere Gassenbreiten und hohe Regale.
- Schmalgangstapler: Für sehr schmale Gassen und hohe Lagerdichte.
- Hochregalstapler: Speziell für automatische oder halbautomatische Hochregallager.
Neben der Mechanik spielt der Antrieb eine entscheidende Rolle. Elektrostapler sind in geschlossenen Hallen aufgrund ihrer Emissionsfreiheit und geringen Geräuschentwicklung nahezu unverzichtbar.

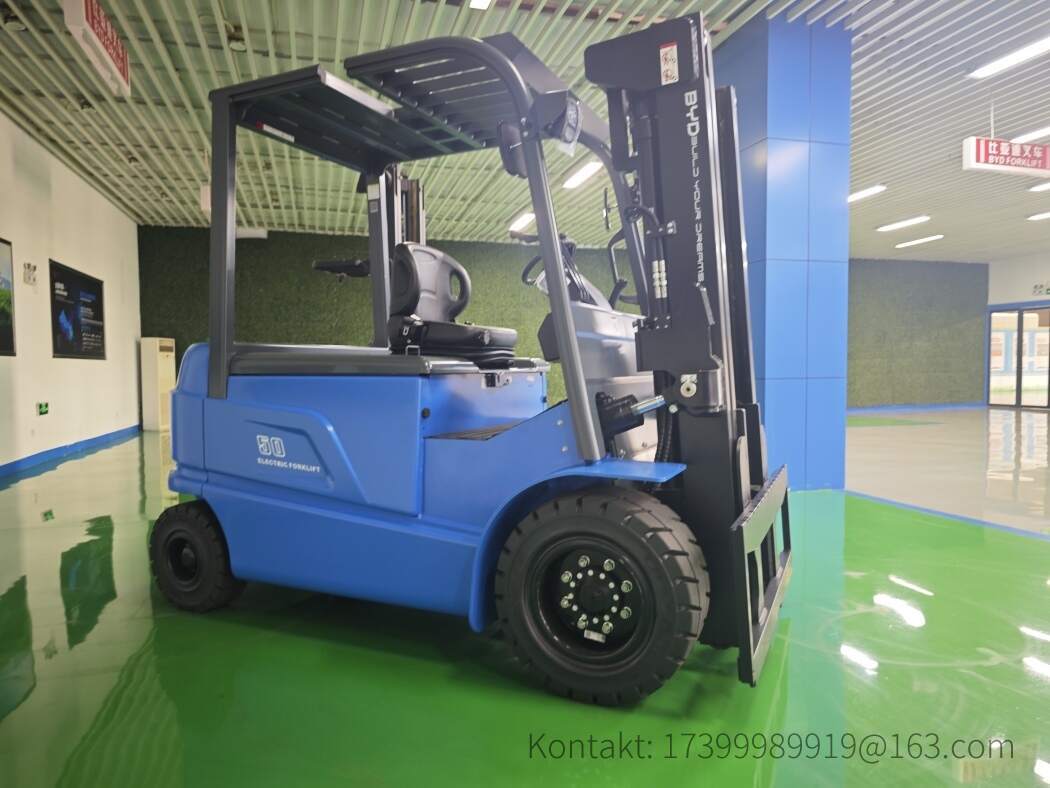

Elektrostapler mit Lithium-Ionen-Technologie
Moderne Elektrostapler setzen zunehmend auf Lithium-Ionen-Batterien, wie sie z. B. von BYD angeboten werden. Die Vorteile liegen auf der Hand:
- Keine Wechselbatterien: Zwischenladen ist möglich, ohne die Batterie zu tauschen.
- Schnellladung: In kurzen Pausen kann Energie nachgeladen werden.
- Hohe Energieeffizienz: Geringere Betriebskosten und längere Lebensdauer.
- Wartungsarm: Kein Wasser nachfüllen, keine Säuredämpfe.
Für die Hallenplanung bedeutet das: Sie benötigen keine großen Batteriewechselstationen und können die Ladinfrastruktur dezentral platzieren.
Tragfähigkeit und Hubhöhe
Die Tragfähigkeit des Staplers muss auf das schwerste Lastgut ausgelegt sein, zuzüglich eines Sicherheitszuschlags. Die Hubhöhe richtet sich nach der obersten Regalebene plus Freiraum für das Ein- und Auslagern. Beachten Sie, dass die Nenntragfähigkeit mit steigender Hubhöhe abnimmt – prüfen Sie die Lastdiagramme.
Regalsysteme und ihre Anforderungen
Regale sind nicht gleich Regale. Die Wahl des Systems beeinflusst Gassenbreite, Lagerdichte und Kommissioniergeschwindigkeit. Die gängigsten Typen:
- Palettenregal: Flexible Ein- und Auslagerung, benötigt Gassen für Gegengewichts- oder Schubmaststapler.
- Schmalgangregal: Hohe Raumausnutzung, erfordert Schmalgangstapler oder Regalbediengeräte.
- Durchlaufregal: Für FIFO/LIFO, oft in der Lebensmittel- oder Kühlbranche.
- Kragarmregal: Für Langgut wie Rohre oder Profile.
Wichtig: Die Regalhöhe sollte die Deckenhöhe optimal ausnutzen, aber genügend Abstand zu Sprinkleranlagen und Beleuchtung lassen.
Gassenplanung: Breite, Verkehrswege und Sicherheit
Die Gassenbreite ist der kritischste Parameter. Sie muss nicht nur den Stapler selbst, sondern auch die Lastaufnahme und eventuelle Sicherheitsabstände berücksichtigen. Faustregeln:
- Gassenbreite = Staplerbreite + Lastbreite + Sicherheitsabstand (ca. 0,5 m).
- Bei Gegengewichtsstaplern: mindestens 3,5 m für 90°-Einfahrt.
- Schubmaststapler: 2,5–3,0 m.
- Schmalgangstapler: 1,8–2,5 m.
Neben der reinen Breite sind Verkehrswege für Fußgänger und Fluchtwege einzuplanen. Klare Markierungen und Spiegel an Kreuzungen erhöhen die Sicherheit.
Gassenbreiten für verschiedene Stapler
| Staplertyp | Empfohlene Gassenbreite | Typischer Einsatz |
|---|---|---|
| Gegengewichtsstapler | 3,5 – 4,5 m | Universell, Außenbereich, ebenerdige Lager |
| Schubmaststapler | 2,5 – 3,0 m | Mittlere Regalhöhen, Kommissionierung |
| Schmalgangstapler | 1,8 – 2,5 m | Hohe Lagerdichte, Hochregale |
| Hochregalstapler | 1,5 – 1,8 m | Automatisierte Hochregallager |
Die Tabelle dient als erste Orientierung. Im Einzelfall müssen die Herstellerangaben und die tatsächlichen Lastabmessungen geprüft werden.
Verkehrsfluss und Layout-Optimierung
Ein durchdachter Verkehrsfluss minimiert Leerfahrten und Unfallrisiken. Bewährte Maßnahmen:
- Einbahnstraßenregelung: In Hauptverkehrsadern.
- Kreuzungsvermeidung: Möglichst wenige Kreuzungspunkte.
- Sicherheitszonen: Trennung von Fußgänger- und Staplerverkehr.
- Zonenbildung: Schnelldreher (A-Artikel) in der Nähe der Kommissionierplätze.
Durch Simulationen können Sie verschiedene Varianten testen, bevor Sie investieren.
Batterieladeinfrastruktur und Energieversorgung
Bei Elektrostaplern muss die Ladeinfrastruktur in die Hallenplanung integriert werden. Mit modernen Lithium-Ionen-Batterien, wie sie BYD anbietet, entfallen große Batteriewechselräume. Stattdessen können Ladepunkte dezentral dort platziert werden, wo die Stapler ohnehin stehen (z. B. an Übergabepunkten).
Planen Sie ausreichend dimensionierte Stromanschlüsse und berücksichtigen Sie die Ladezeiten im Schichtbetrieb. Opportunity Charging ermöglicht es, die Batterie in Pausen nachzuladen, ohne die Einsatzbereitschaft zu gefährden.
Praktische Tipps für die Umsetzung
- Tipp 1: Beziehen Sie Staplerfahrer frühzeitig in die Planung ein – sie kennen die täglichen Herausforderungen.
- Tipp 2: Planen Sie Reserveflächen für zukünftiges Wachstum ein.
- Tipp 3: Achten Sie auf ausreichende Beleuchtung in allen Gassen und Verkehrswegen.
- Tipp 4: Nutzen Sie Regal- und Stapler-Datenblätter für exakte Abmessungen.
- Tipp 5: Denken Sie an die Instandhaltung: Zugänglichkeit zu Regalen und Ladestationen.
- Tipp 6: Prüfen Sie Fördermöglichkeiten für energieeffiziente Elektrostapler.
Fazit
Die optimale Hallenplanung erfordert die ganzheitliche Betrachtung von Staplern, Regalen und Gassen. Mit Elektrostaplern und Lithium-Ionen-Technologie – etwa von BYD – schaffen Sie nicht nur eine emissionsfreie, sondern auch eine äußerst effiziente Lösung. Investieren Sie Zeit in die Planung, simulieren Sie Varianten und beziehen Sie alle Stakeholder ein. So wird Ihr Lager zum Wettbewerbsvorteil.
Für weitere Informationen und Beratung kontaktieren Sie uns unter info@bydfork.com.
