Gangbreiten im Palettenlager: Stapler-gerecht planen

Wer ein Palettenlager neu plant oder erweitert, stößt schnell auf die wichtigste Kennzahl der Intralogistik: die Gangbreite. Sie bestimmt, welche Flurförderzeuge eingesetzt werden können, wie viele Palettenstellplätze auf der verfügbaren Fläche entstehen und wie produktiv der Umschlag tatsächlich läuft. Ein Gang, der zehn Zentimeter zu schmal ist, kostet täglich Sekunden – und über ein Jahr gerechnet ganze Schichten. Ein Gang, der unnötig breit ausfällt, vernichtet dagegen wertvollen Lagerraum. Die Kunst liegt in der präzisen, stapler-gerechten Planung.

Warum die Gangbreite über die Wirtschaftlichkeit entscheidet

Die Gangbreite ist keine technische Randnotiz, sondern eine betriebswirtschaftliche Kernentscheidung. Sie wirkt gleichzeitig auf drei Ebenen: auf die Kapazität, auf die Produktivität und auf die Sicherheit.

• Kapazität: Jeder Zentimeter, den Sie in Gängen einsparen, wird zu Regalfläche. Bei einer Hallentiefe von 60 Metern und acht Gängen summiert sich eine Reduzierung um 20 Zentimeter schnell zu mehreren hundert zusätzlichen Palettenstellplätzen.
• Produktivität: Zu enge Gänge erzwingen Rangieren, verlangsamen jede Ein- und Auslagerung und erhöhen das Risiko von Anfahrschäden an Regalen und Ladegut.
• Sicherheit: Ohne definierte Sicherheitsabstände steigt die Unfallgefahr, und die gesetzliche Unfallversicherung fordert bei der Begehung klare, dokumentierte Abstände.
• Erweiterbarkeit: Wer heute zu knapp plant, kann morgen keinen größeren Stapler oder ein anderes Regalsystem einsetzen.

Kurz gesagt: Die Gangbreite ist der Hebel, mit dem Sie aus derselben Hallenfläche entweder mehr Plätze oder mehr Leistung holen – selten beides gleichzeitig.

Die wichtigsten Begriffe: Fahrweg, Arbeitsgang, Verkehrsgang

In der Praxis werden die Begriffe oft vermischt. Für eine saubere Planung ist die Unterscheidung jedoch entscheidend.

• Fahrwegbreite: Der reine Platz, den das Flurförderzeug für die Geradeausfahrt benötigt. Sie entspricht mindestens der Fahrzeugbreite zuzüglich eines seitlichen Sicherheitszuschlags.
• Arbeitsgangbreite (Ast): Die Breite eines Ganges zwischen zwei Regalzeilen, in dem der Stapler Paletten ein- und auslagern kann. Sie ist die zentrale Planungsgröße im Palettenlager.
• Verkehrsgang: Ein Gang, der ausschließlich dem Verkehr dient. Für Einbahnverkehr gilt als Richtwert Fahrzeugbreite plus 0,60 Meter, für Gegenverkehr zwei Fahrzeugbreiten plus mindestens 1,00 Meter.
• Umschlaggang / Quergang: Verbindungsgang zwischen Regalblöcken, der die Erreichbarkeit aller Bereiche sicherstellt.

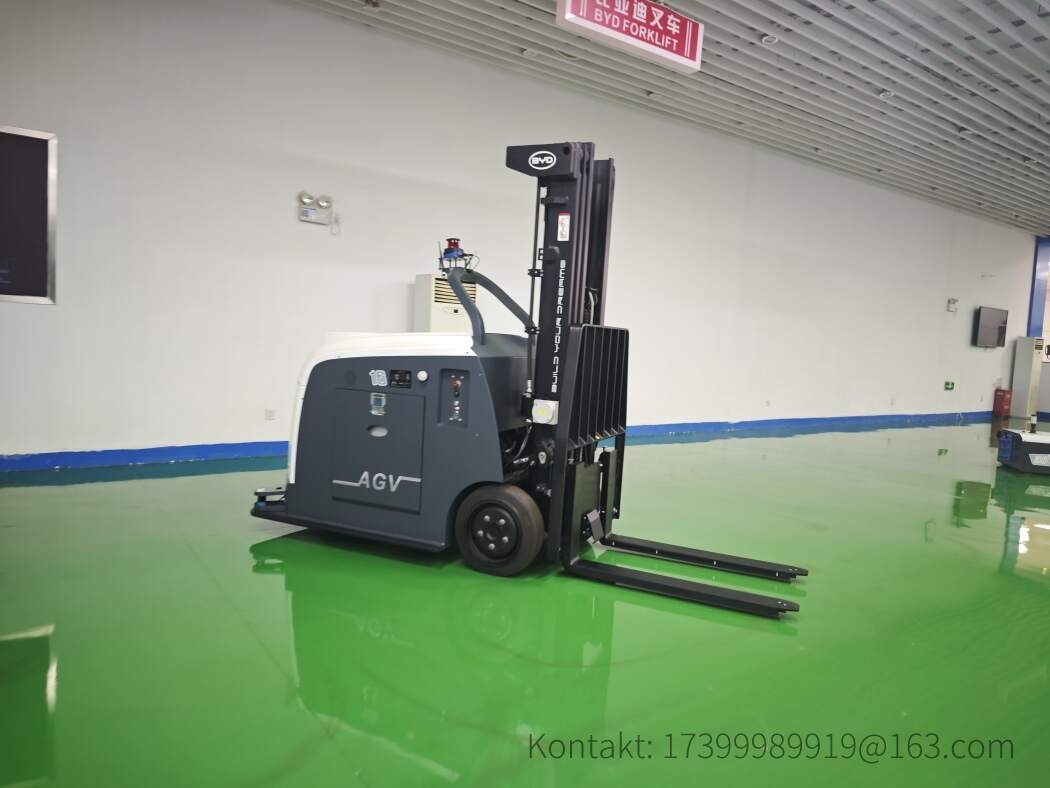

Staplertypen und ihr Platzbedarf

Der entscheidende Faktor für die Arbeitsgangbreite ist der Außenwenderadius des Fahrzeugs. Er variiert je nach Bauart erheblich. Die folgenden Werte sind Richtwerte für typische Palettenlager mit Europaletten und dienen der Vorplanung – die verbindlichen Maße liefert immer das Datenblatt des konkreten Fahrzeugs.

Faustregel: Je geringer die Arbeitsgangbreite, desto spezialisierter und teurer ist das System – und desto strenger sind die Anforderungen an Bodenebenheit und Fahrwegführung.

So berechnen Sie die Arbeitsgangbreite richtig

Die Arbeitsgangbreite setzt sich aus dem Bewegungsraum des Fahrzeugs, dem Platzbedarf des Ladeguts und einem Sicherheitszuschlag zusammen. Eine verbreitete Näherungsformel lautet:

Ast = Ra + L + S

Dabei steht Ra für den Außenwenderadius, L für den Lastüberhang beziehungsweise die Ladegutlänge quer zur Fahrtrichtung und S für den Sicherheitsabstand zum Regal (in der Regel mindestens 0,30 bis 0,50 Meter).

Beispielrechnung: Gegengewichtsstapler

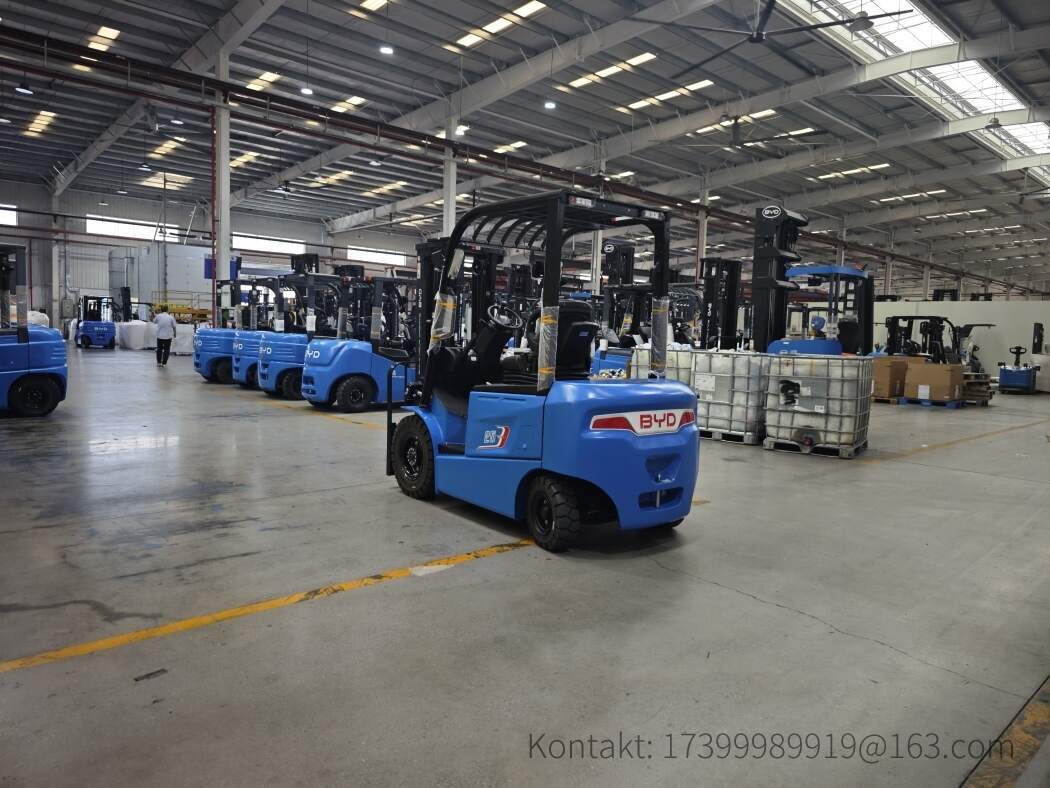

Ein moderner Elektro-Gegengewichtsstapler mit 1,5 Tonnen Tragfähigkeit hat einen Außenwenderadius von etwa 2,30 Metern. Eine Europalette wird mit 1,20 Metern Tiefe quer eingelagert, der Sicherheitsabstand beträgt 0,50 Meter.

Ast = 2,30 m + 1,20 m + 0,50 m = 4,00 Meter

Beispielrechnung: Schubmaststapler

Beim Schubmaststapler wird die Last über den Teleskopmast eingezogen. Der Außenwenderadius liegt typischerweise bei 1,75 Metern, der reale Lastüberhang während des Rangierens bei etwa 0,55 Metern, der Sicherheitsabstand bei 0,30 Metern.

Ast = 1,75 m + 0,55 m + 0,30 m = 2,60 Meter

Das Beispiel zeigt den Hebel deutlich: Der Wechsel vom Frontstapler zum Schubmaststapler spart rund 1,40 Meter pro Gang. Bei acht Gängen sind das über elf Meter Hallenbreite – oder Platz für eine komplette zusätzliche Regalzeile.

Normen, Richtlinien und Sicherheitsabstände

Eine belastbare Planung orientiert sich an den einschlägigen Regelwerken:

• VDI 2199: Gibt Empfehlungen zur Gestaltung von Lagerbereichen und zur Ermittlung von Gangbreiten.
• DIN 15185: Beschreibt Anforderungen an Lager- und Betriebseinrichtungen sowie die Nutzung von Regalanlagen.
• DIN EN 15635: Regelt den betrieblichen Einsatz von Lagerregalen und die Bewertung von Schäden.
• DGUV Regel 108-007: Formuliert Anforderungen an den Betrieb von Flurförderzeugen, einschließlich Sicht- und Sicherheitsabständen.

Wichtig: Die genannten Normen geben Rahmenwerte vor, ersetzen aber keine Einzelfallbetrachtung. Insbesondere bei Schmalgängen sind Sichtverhältnisse, Fahrbahnführung und Bodenqualität gemeinsam zu bewerten.

Als Sicherheitsabstände haben sich in der Praxis bewährt:

• Mindestens 0,50 Meter zwischen Ladegut und Regal beim Ein- und Auslagern im Normalfall.
• Mindestens 0,30 Meter in definierten Schmalgangsystemen mit Zwangsführung.
• Mindestens 1,00 Meter Abstand zu Notausgängen, Brandschutzeinrichtungen und Fluchtwegen.

Regalart, Einfahrtsrichtung und Lagerdichte

Die Gangbreite lässt sich nicht losgelöst vom Regalsystem planen. Folgende Konstellationen sind typisch:

• Einplatzlager (Single-Deep): Maximale Zugriffssicherheit, benötigt aber breite Arbeitsgänge und viel Rangierfläche.
• Doppeltiefe (Double-Deep): Zwei Paletten hintereinander, reduziert die Gangzahl, erhöht aber die Umschlagzeit.
• Einfahrregal (Drive-in / Drive-through): Sehr hohe Flächennutzung, dafür kein direkter Zugriff auf jede Palette.
• Durchlauf- und Schwerkraftregal: Ideal für FIFO-Lager und mittlere bis hohe Umschlagleistung.

Je kürzer der Gang, desto häufiger muss rangiert werden. Eine Faustregel besagt, dass Gänge ab etwa 30 bis 40 Metern Länge und mit ausreichend Wendefläche an den Enden deutlich produktiver betrieben werden können.

Bodenbeschaffenheit und Toleranzen

In Schmal- und Schmalstgängen entscheidet der Boden über die Machbarkeit. Selbst eine optisch ebene Betonfläche kann mit steigender Hubhöhe zu erheblichen Schwankungen an der Gabelspitze führen.

• Für Normallager gilt die Ebenheit nach DIN 18202, üblicherweise Tabelle 3, Zeile 3.
• Für Schmalgangsysteme sind deutlich engere Toleranzen und häufig ein flächenbündiger, rissarmer Hartbeton oder Industrieboden erforderlich.
• Bodenfugen sollten in Fahrtrichtung liegen, um Ruckbewegungen und Verschleiß an den Rädern zu vermeiden.
• Unebenheiten wirken sich bei Elektrostaplern nicht nur auf die Sicherheit, sondern auch auf den Energieverbrauch aus.

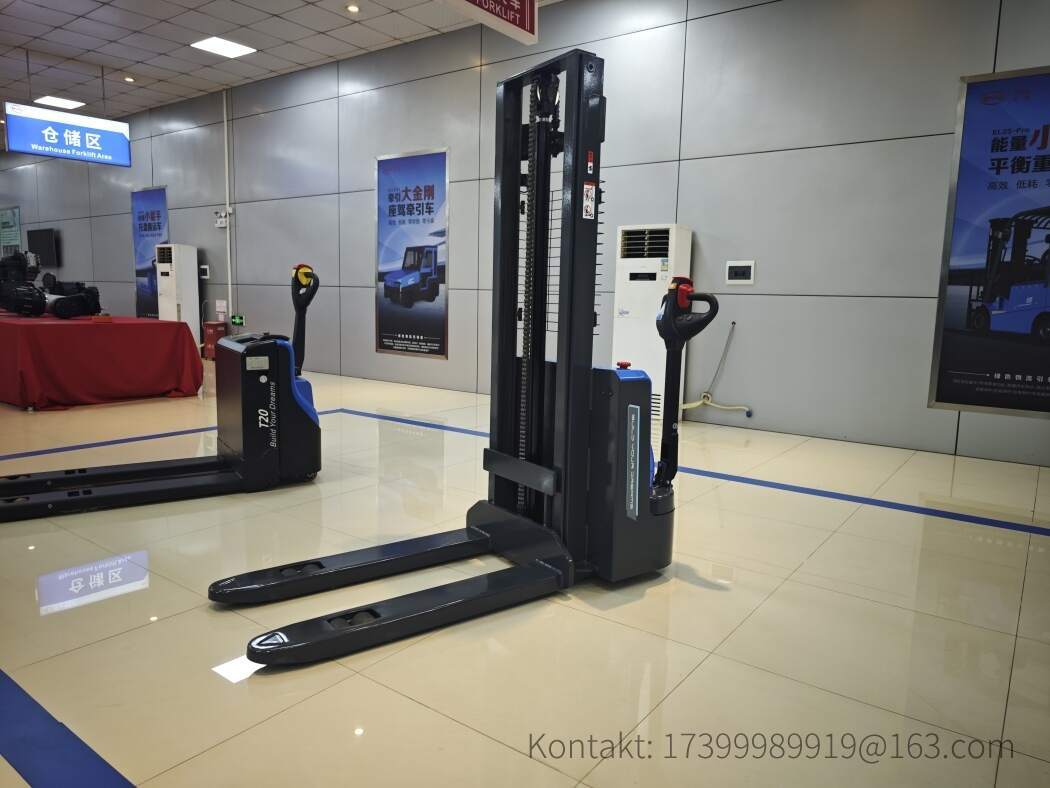

Elektrostapler mit Lithium-Batterie: Mehr Platz und mehr Leistung

Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterie (LiFePO4) verändern die Planungslogik spürbar. Drei Effekte sind für die Gangplanung besonders relevant:

• Kein Batterieraum: Lithium-Stapler benötigen keine Wechselbatterie und kein belüftetes Laderaumkonzept. Der Raum, der klassisch für Blei-Säure-Batterien und Ladestationen reserviert wurde, kann als Lager- oder Verkehrsfläche genutzt werden.
• Gelegenheitsladung: Dank Zwischenladung in Pausen und Lastspitzen sind keine langen Ladezyklen mit Ersatzfahrzeug nötig. Das reduziert den Bedarf an Reserveflächen und an zusätzlichen Fahrzeugen.
• Konstante Leistung: Lithium-Systeme liefern die Spannung über den gesamten Entladezustand hinweg stabil. In engen Gängen bedeutet das ein gleichbleibend präzises Rangier- und Hubverhalten, was die Fehlerquote beim Einlagern senkt.

Für Betreiber, die ihre Gänge maximal effizient nutzen wollen, ist der Umstieg auf Lithium-Elektrostapler daher nicht nur eine energetische, sondern auch eine räumliche Entscheidung.

Planung in sieben Schritten

1. Bedarfsanalyse: Umschlagmenge, Palettenformat, Gewicht, SKU-Anzahl und Wachstumsprognose sauber erfassen.
2. Fahrzeugauswahl: Frühestens nach der Bedarfsanalyse festlegen – nie umgekehrt.
3. Regalsystem bestimmen: Einplatz-, Doppeltief- oder Einfahrregal in Abhängigkeit von Zugriffsanforderungen.
4. Gangbreite berechnen: Außenwenderadius, Lastüberhang und Sicherheitsabstand konkret addieren.
5. Layout zeichnen: Gänge, Quergänge, Wendeflächen und Verkehrswege im CAD prüfen, inklusive Schleppkurven.
6. Boden und Gebäude prüfen: Ebenheit, Tragfähigkeit, Brandschutz und Beleuchtung bewerten.
7. Testlauf planen: Vor der Vollinstallation einen Pilotgang aufbauen und Ein- und Auslagerung mit dem realen Fahrzeug testen.

Häufige Planungsfehler

• Die Gangbreite wird nach Herstellerkatalog gewählt und nicht nach der tatsächlichen Fahrzeugkonfiguration inklusive Anbaugeräten.
• Sicherheitsabstände werden optisch geschätzt statt berechnet.
• Bodenqualität und Toleranzen werden erst nach der Regalbestellung geprüft.
• Wachstum wird nicht eingeplant, sodass ein späterer Fahrzeugwechsel unmöglich wird.
• Brandschutz- und Fluchtwegabstände werden zu spät berücksichtigt und erzwingen teure Umplanungen.
• Die Kosten werden pro Stellplatz verglichen, ohne die Produktivität pro Gang zu bewerten.

Fazit

Die stapler-gerechte Gangplanung im Palettenlager ist eine Aufgabe, bei der sich technisches Detailwissen unmittelbar in Fläche, Zeit und Sicherheit auszahlt. Wer Außenwenderadius, Lastüberhang und Sicherheitsabstand korrekt kombiniert, Regalsystem und Fahrzeug aufeinander abstimmt und den Boden als gleichwertigen Planungsfaktor behandelt, erhält ein Lager, das heute leistungsfähig ist und morgen erweiterbar bleibt. Besonders Elektrostapler mit Lithium-Batterie eröffnen zusätzliche Spielräume, weil sie ohne Batterieraum und mit Gelegenheitsladung betrieben werden können.
