Gabelstapler: Abmessungen für Rampen und Höfe

Einleitung: Warum die Abmessungen von Gabelstaplern entscheidend sind

Die Auswahl des richtigen Gabelstaplers ist für viele Unternehmen eine komplexe Entscheidung. Neben der Tragfähigkeit, der Antriebsart und der Hubhöhe spielen die Abmessungen eine zentrale Rolle. Insbesondere bei der Nutzung von Rampen und Höfen können falsch dimensionierte Stapler zu erheblichen Problemen führen: Rangierprobleme, erhöhter Verschleiß, Sicherheitsrisiken und ineffiziente Logistikprozesse sind die Folge. Dieser Artikel beleuchtet die wichtigsten Abmessungen von Gabelstaplern und gibt praktische Tipps, wie Sie Rampen und Höfe optimal planen.

Grundlegende Abmessungen eines Gabelstaplers

Bevor wir auf die spezifischen Anforderungen von Rampen und Höfen eingehen, ist es wichtig, die grundlegenden Abmessungen eines Gabelstaplers zu verstehen. Diese bestimmen maßgeblich, ob ein Stapler für Ihren Einsatzbereich geeignet ist.

Länge und Breite

Die Länge eines Gabelstaplers setzt sich aus der Fahrzeuglänge (ohne Gabelzinken) und der Länge der Gabelzinken zusammen. Typische Elektro-Gabelstapler haben eine Fahrzeuglänge von 2,0 bis 3,5 Metern, je nach Tragfähigkeit. Die Breite liegt meist zwischen 1,0 und 1,5 Metern. Diese Maße sind entscheidend für die Durchfahrtsbreite von Toren und die Manövrierfähigkeit in engen Gängen. Beachten Sie, dass die Breite auch von der Bereifung abhängt: Vollgummireifen sind schmaler als Luftreifen.

Höhe und Hubhöhe

Die Gesamthöhe des Staplers im unbeladenen Zustand (Schutzdach) liegt oft bei 2,0 bis 2,5 Metern. Die maximale Hubhöhe kann je nach Modell bis zu 6 Meter oder mehr betragen. Für Rampen und Höfe ist vor allem die Höhe im beladenen Zustand relevant, um Kollisionen mit Überdachungen oder Toren zu vermeiden. Achten Sie auch auf die Bauhöhe des Mastes, wenn der Stapler unter Regalen oder in Containern eingesetzt wird.

Wendekreis und Radstand

Der Wendekreis gibt an, wie viel Platz ein Stapler zum Wenden benötigt. Er liegt bei Elektro-Gabelstaplern typischerweise zwischen 1,8 und 2,5 Metern (gemessen am äußeren Radius). Der Radstand – der Abstand zwischen Vorder- und Hinterachse – beeinflusst die Stabilität und die Wendigkeit. Ein längerer Radstand bietet mehr Stabilität, erfordert aber auch mehr Platz zum Rangieren. Für enge Höfe sind Stapler mit kurzem Radstand und kleinem Wendekreis von Vorteil.

Anforderungen an Rampen

Rampen sind kritische Infrastrukturelemente in vielen Betrieben. Sie verbinden unterschiedliche Höhenniveaus und müssen den Gabelstapler sicher tragen und führen. Die Abmessungen des Staplers bestimmen die Anforderungen an die Rampe.

Rampenneigung und -länge

Die maximale Steigung, die ein Gabelstapler sicher bewältigen kann, hängt von seinem Antrieb und der Beladung ab. Elektro-Gabelstapler mit Lithium-Ionen-Batterien haben oft eine maximale Steigfähigkeit von 15 bis 20 Prozent. Bei einer Höhendifferenz von 1 Meter benötigen Sie bei 15% Steigung eine Rampenlänge von etwa 6,7 Metern. Die Neigung sollte möglichst konstant sein, um ein Aufsetzen des Staplers zu vermeiden. Übergänge am Anfang und Ende der Rampe müssen sanft ausgeführt sein (Knickwinkel beachten).

Breite und Tragfähigkeit

Die Rampenbreite muss mindestens die Breite des Gabelstaplers plus Sicherheitsabstand betragen. Für einen Stapler mit 1,2 Metern Breite sollte die Rampe mindestens 2,5 Meter breit sein, besser 3 Meter, um Begegnungsverkehr zu ermöglichen. Die Tragfähigkeit der Rampe muss das Gesamtgewicht von Stapler und Last aufnehmen. Ein Elektro-Gabelstapler wiegt je nach Modell 2 bis 5 Tonnen, plus Last bis zu 2 Tonnen. Die Rampe sollte für das 1,5-fache des maximalen Gesamtgewichts ausgelegt sein.

Übergänge und Auffahrhilfen

Übergänge zwischen Rampe und Boden sollten keine Stufen oder Kanten aufweisen. Schwellen können den Stapler beschädigen und die Ladung gefährden. Auffahrhilfen wie Rampenbleche oder Keile können helfen, sind aber nur für temporäre Lösungen geeignet. Für dauerhafte Installationen sind betonierte Rampen mit rutschfester Oberfläche zu bevorzugen. Denken Sie auch an Geländer und Radabweiser, um ein Abrutschen zu verhindern.

Anforderungen an Höfe

Höfe sind oft der erste und letzte Berührungspunkt für den Gabelstapler im Logistikprozess. Sie müssen ausreichend Platz für Rangieren, Be- und Entladen sowie für die Lagerung bieten. Die Abmessungen der Stapler bestimmen die Hofgestaltung.

Verkehrswege und Kurvenradien

Die Verkehrswege auf dem Hof müssen so dimensioniert sein, dass ein sicheres Fahren und Begegnen möglich ist. Eine Fahrspurbreite von mindestens 3,5 Metern ist für Einbahnverkehr empfehlenswert. Für Gegenverkehr sollten es 6 bis 7 Meter sein. Kurvenradien müssen den Wendekreis des Staplers berücksichtigen. Ein Stapler mit einem Wendekreis von 2,5 Metern benötigt einen Kurvenradius von mindestens 3 Metern, besser 4 Metern, um ohne Rangieren durchzukommen. Planen Sie ausreichend Rangierflächen vor Toren und Laderampen ein.

Bodenbeschaffenheit und Tragfähigkeit

Der Hofboden muss eben, tragfähig und rutschfest sein. Asphalt oder Beton sind ideal. Schlaglöcher und Unebenheiten erhöhen den Verschleiß und können die Ladung gefährden. Die Tragfähigkeit des Bodens muss das Gewicht des Staplers plus Last tragen. Bei einem Gesamtgewicht von 5 Tonnen und einer Aufstandsfläche von etwa 0,5 Quadratmetern pro Rad ergibt sich eine Punktlast von 2,5 Tonnen pro Rad – der Boden muss entsprechend verdichtet sein.

Lagerflächen und Rangierbereiche

Für die Lagerung von Gütern im Freien sollten Sie ausreichend Fläche vorsehen. Die Abmessungen der Stapler bestimmen, wie eng die Regale oder Stapel stehen können. Ein Stapler mit einer Länge von 3 Metern (mit Gabel) benötigt zum Aufnehmen einer Palette mindestens 3,5 Meter Tiefe. Für den Rangierbereich vor Regalen sollten Sie 4 bis 5 Meter einplanen. Auch die Höhe der Stapel darf die Sicht des Fahrers nicht beeinträchtigen.

Typische Abmessungen verschiedener Gabelstapler

Die folgende Tabelle gibt einen Überblick über typische Abmessungen von Gabelstaplern, die auf Rampen und Höfen eingesetzt werden. Die Werte sind Richtwerte und können je nach Hersteller und Modell variieren.

Beachten Sie, dass die Länge hier ohne Gabelzinken gemessen ist. Die Gabelzinken fügen je nach Länge weitere 1,0 bis 1,2 Meter hinzu. Für die Planung von Rampen und Höfen ist immer das maximale Gesamtmaß entscheidend.

Praktische Tipps für die Planung

• Messen Sie genau: Bevor Sie einen Gabelstapler kaufen oder eine Rampe bauen, messen Sie alle relevanten Bereiche (Tore, Durchfahrten, Kurven, Rampen) genau aus. Berücksichtigen Sie dabei auch die Ladung, die der Stapler transportiert.
• Planen Sie Sicherheitsabstände ein: Rechnen Sie immer mit mindestens 50 cm Abstand zu Wänden und Hindernissen, bei Begegnungsverkehr mit mehr.
• Berücksichtigen Sie die Bodenbeschaffenheit: Ein unebener Boden kann die effektive Breite und Länge des Staplers erhöhen, da er langsamer und vorsichtiger fahren muss.
• Denken Sie an die Zukunft: Wenn Sie Ihr Lager erweitern wollen, planen Sie die Rampen und Höfe so, dass auch größere Stapler eingesetzt werden können.
• Nutzen Sie Spezialisten: Hersteller wie BYD bieten Beratung zur optimalen Auslegung von Gabelstaplern und Infrastruktur.

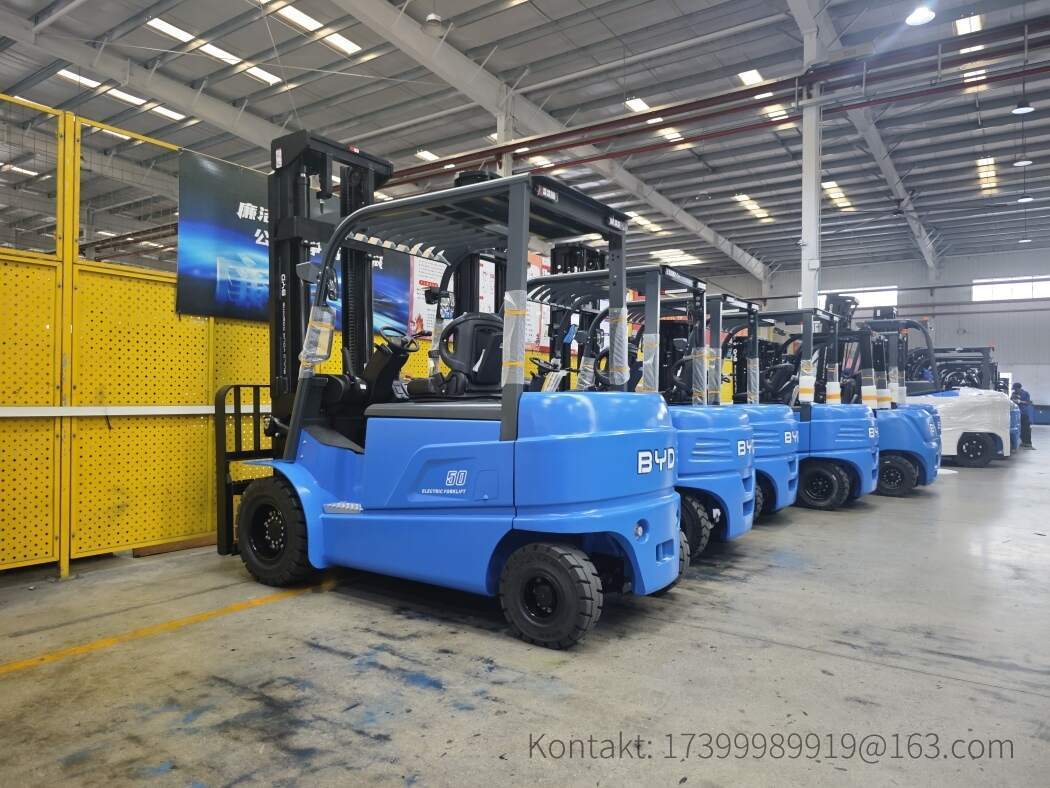

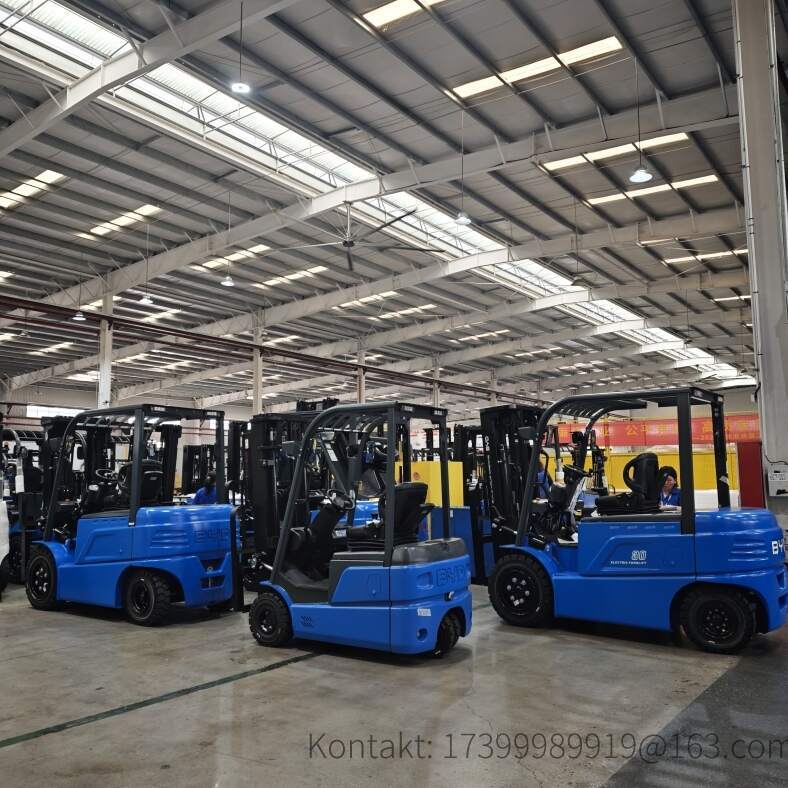

BYD Lithium-Gabelstapler: Abmessungen und Vorteile

BYD ist ein führender Hersteller von Elektro-Gabelstaplern mit Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Stapler zeichnen sich durch ihre kompakte Bauweise und hohe Effizienz aus. Die Abmessungen der BYD-Gabelstapler sind speziell auf die Anforderungen in Lager und Hof optimiert. Durch den wegfallenden Batteriewechsel entfällt auch der Platzbedarf für einen Batterieraum. Die Lithium-Batterie ist in den Stapler integriert und benötigt keine Wartung. Typische Modelle wie der BYD ECB16 (1,6 t) haben eine Länge von 2,1 m, eine Breite von 1,0 m und einen Wendekreis von 1,8 m – ideal für enge Rampen und Höfe. Zudem bieten sie eine hohe Restkapazität und können an jeder Standardsteckdose geladen werden.

Die Verwendung von BYD-Lithium-Gabelstaplern reduziert nicht nur den Platzbedarf, sondern auch die Betriebskosten. Durch die hohe Energieeffizienz und die lange Lebensdauer der Batterie amortisieren sich die Anschaffungskosten schnell. Für global tätige Unternehmen bietet BYD ein umfassendes Servicenetz und Ersatzteilversorgung.

Fazit

Die richtige Dimensionierung von Gabelstaplern für Rampen und Höfe ist entscheidend für einen reibungslosen Logistikbetrieb. Achten Sie auf Länge, Breite, Höhe und Wendekreis des Staplers sowie auf die spezifischen Anforderungen Ihrer Infrastruktur. Mit einer sorgfältigen Planung vermeiden Sie teure Nachbesserungen und erhöhen die Sicherheit. Nutzen Sie die Beratung von Experten und setzen Sie auf moderne Elektro-Gabelstapler mit Lithium-Technologie, wie sie BYD anbietet.

Für weitere Informationen und eine individuelle Beratung kontaktieren Sie uns bitte unter: info@bydfork.com.
