Die Tragfähigkeit eines Gabelstaplers wird oft mit der Nennlast gleichgesetzt. Doch die tatsächliche Hubkraft an den Gabelspitzen hängt von vielen Faktoren ab. Besonders bei einer angestrebten Last von 1500 kg ist eine genaue Berechnung unerlässlich, um Unfälle zu vermeiden und die Effizienz zu steigern. In diesem Artikel erklären wir, wie Sie die Hubkraft für 1500 kg an den Gabelspitzen korrekt berechnen, welche Rolle der Lastschwerpunkt spielt und was Sie bei BYD Lithium-Elektrostaplern beachten müssen.
Grundlagen der Tragfähigkeit: Nennlast, Lastschwerpunkt und Standsicherheit
Bevor wir zur Berechnung kommen, müssen einige Grundbegriffe geklärt werden. Die Nennlast eines Staplers ist die maximale Last, die er bei einem definierten Lastschwerpunkt heben darf. Der Lastschwerpunkt ist der Abstand von der Gabelfront bis zum Schwerpunkt der Last. Je weiter die Last von der Gabel entfernt ist, desto geringer ist die tatsächliche Hubkraft.
- Nennlast: Die vom Hersteller angegebene maximale Last bei einem bestimmten Lastschwerpunkt (meist 500 mm oder 600 mm).
- Lastschwerpunkt: Der horizontale Abstand zwischen der Lastmitte und der Gabelvorderkante. Er beeinflusst das Kippmoment.
- Standsicherheit: Die Fähigkeit des Staplers, auch bei ungünstigen Bedingungen nicht zu kippen. Sie wird durch das Verhältnis von Lastmoment zu Eigengewicht bestimmt.
Die Standsicherheit ist entscheidend: Wird die zulässige Hubkraft überschritten, kann der Stapler nach vorne kippen. Daher ist die Berechnung der Hubkraft an den Gabelspitzen keine optionale Fleißaufgabe, sondern eine Sicherheitspflicht.
Die Formel zur Berechnung der Hubkraft an den Gabelspitzen
Die Hubkraft an den Gabelspitzen lässt sich mit einer einfachen Formel berechnen, die auf dem Hebelgesetz basiert. Sie lautet:
FGabelspitze = (Nennlast × Lastschwerpunkt) / (Lastschwerpunkt + Abstand)
Dabei ist der Abstand die Differenz zwischen dem tatsächlichen Lastschwerpunkt und dem Nennlastschwerpunkt. Genauer: Wenn der tatsächliche Lastschwerpunkt weiter vorne liegt als der Nennlastschwerpunkt, verringert sich die zulässige Last im umgekehrten Verhältnis.
Alternativ können Sie die Formel auch so schreiben:
Zulässige Last = Nennlast × (Nennlastschwerpunkt / tatsächlicher Lastschwerpunkt)
Diese Formel gilt für Lasten, die frei an den Gabelspitzen hängen. Bei Verwendung von Anbaugeräten wie Zangen oder Klammern muss zusätzlich das Eigengewicht des Anbaugeräts berücksichtigt werden.
Beispielrechnung für 1500 kg
Nehmen wir an, Sie haben einen Elektrostapler mit einer Nennlast von 2000 kg bei einem Lastschwerpunkt von 500 mm. Sie möchten eine Last von 1500 kg mit einem Lastschwerpunkt von 600 mm heben. Dann rechnen Sie:
Zulässige Last = 2000 kg × (500 mm / 600 mm) = 2000 kg × 0,8333 = 1666,67 kg
Da 1500 kg weniger als 1666,67 kg sind, darf die Last gehoben werden. Wäre die Last 1800 kg, dürfte sie nicht gehoben werden.
Ein weiteres Beispiel: Nennlast 1500 kg bei 500 mm, tatsächlicher Lastschwerpunkt 700 mm. Dann: 1500 × (500/700) = 1071,43 kg. Die 1500 kg dürfen also nicht mehr gehoben werden.
Diese einfache Rechnung zeigt, wie wichtig es ist, den Lastschwerpunkt genau zu kennen. In der Praxis sollten Sie immer die Tragfähigkeitstabelle des Herstellers konsultieren, da diese weitere Faktoren wie Hubhöhe und Mastneigung berücksichtigt.
Einflussfaktoren auf die Hubkraft
Die Hubkraft an den Gabelspitzen ist nicht statisch. Zahlreiche Faktoren können sie reduzieren. Die wichtigsten stellen wir Ihnen vor.
Lastschwerpunkt und Lastaufnahmemittel
Der Lastschwerpunkt ist der kritischste Faktor. Er hängt von der Art der Last ab: Ein kompakter Karton hat einen anderen Schwerpunkt als eine lange Stange. Auch die Verwendung von Lastaufnahmemitteln wie Gabelverlängerungen, Klammern oder Zangen verändert den effektiven Lastschwerpunkt. Gabelverlängerungen vergrößern den Abstand und reduzieren die Hubkraft erheblich. Prüfen Sie daher immer, ob Ihr Anbaugerät zugelassen ist und wie sich sein Gewicht und sein Schwerpunkt auswirken.
Hubhöhe und Mastneigung
Mit zunehmender Hubhöhe steigt der Lastschwerpunkt nach oben, was die Standsicherheit verringert. Viele Hersteller geben daher unterschiedliche Tragfähigkeiten für verschiedene Hubhöhen an. Auch die Mastneigung spielt eine Rolle: Bei geneigtem Mast (Vorwärts- oder Rückwärtsneigung) verändert sich der Abstand zwischen Last und Drehpunkt. In der Regel wird die Nennlast bei senkrechtem Mast angegeben. Neigen Sie den Mast nach vorne, verringert sich die zulässige Last; neigen Sie ihn nach hinten, kann sie leicht ansteigen, aber Vorsicht: Die Rückwärtsneigung erhöht die Kippgefahr nach hinten.
Reifengröße und Bodenbeschaffenheit
Die Reifengröße und der Reifentyp beeinflussen die Standsicherheit. Vollgummireifen haben einen anderen Abstand zum Boden als Luftreifen. Auf unebenem Boden oder bei Gefälle kann sich der Schwerpunkt verlagern. Auch die Bodenbeschaffenheit (z. B. weicher Untergrund) kann die effektive Tragfähigkeit reduzieren, da der Stapler einsinken kann. Für den Außeneinsatz oder auf unebenen Flächen sollten Sie daher die Tragfähigkeit konservativ berechnen.
Warum 1500 kg an den Gabelspitzen? Typische Anwendungen
Die 1500-kg-Klasse ist eine der häufigsten Anforderungen in der Lagerlogistik und Produktion. Sie deckt eine Vielzahl von Anwendungen ab:
- Transport von palettierten Wareneinheiten mit einem Gewicht bis 1500 kg.
- Be- und Entladen von Lkw mit schweren Maschinenteilen.
- Bewegen von Big Bags oder Gitterboxen in der Lebensmittel- und Chemieindustrie.
- Handhabung von Werkzeugen und Formen in der Metallverarbeitung.
In diesen Fällen ist es oft nicht ausreichend, einen Stapler mit 1500 kg Nennlast zu wählen, wenn der Lastschwerpunkt größer als 500 mm ist. Beispielsweise erfordern viele Gitterboxen mit 1500 kg Inhalt einen Lastschwerpunkt von 600 mm oder mehr. Dann benötigen Sie einen Stapler mit einer höheren Nennlast, etwa 2000 kg, um die 1500 kg sicher an den Gabelspitzen zu heben.
Praktische Tipps für die sichere Lastaufnahme
Damit Sie 1500 kg sicher an den Gabelspitzen bewegen, beachten Sie folgende Tipps:
- Lastschwerpunkt bestimmen: Messen Sie den tatsächlichen Lastschwerpunkt Ihrer Ladung. Bei unbekannten Lasten lieber einen Sicherheitsabschlag einplanen.
- Tragfähigkeitstabelle nutzen: Jeder Stapler hat eine Tragfähigkeitstabelle, die Lastschwerpunkt, Hubhöhe und Mastneigung berücksichtigt. Lesen Sie diese genau.
- Gabelverlängerungen vermeiden: Wenn möglich, verzichten Sie auf Gabelverlängerungen, da sie die Hubkraft drastisch reduzieren.
- Last gleichmäßig verteilen: Verteilen Sie die Last gleichmäßig auf beide Gabelzinken. Einseitige Belastung reduziert die Stabilität.
- Langsam fahren und huben: Vermeiden Sie ruckartige Bewegungen. Heben Sie die Last nur so hoch wie nötig.
- Regelmäßige Wartung: Überprüfen Sie regelmäßig Reifen, Mast, Ketten und Bremsen. Ein schlecht gewarteter Stapler kann seine Nennlast nicht sicher halten.

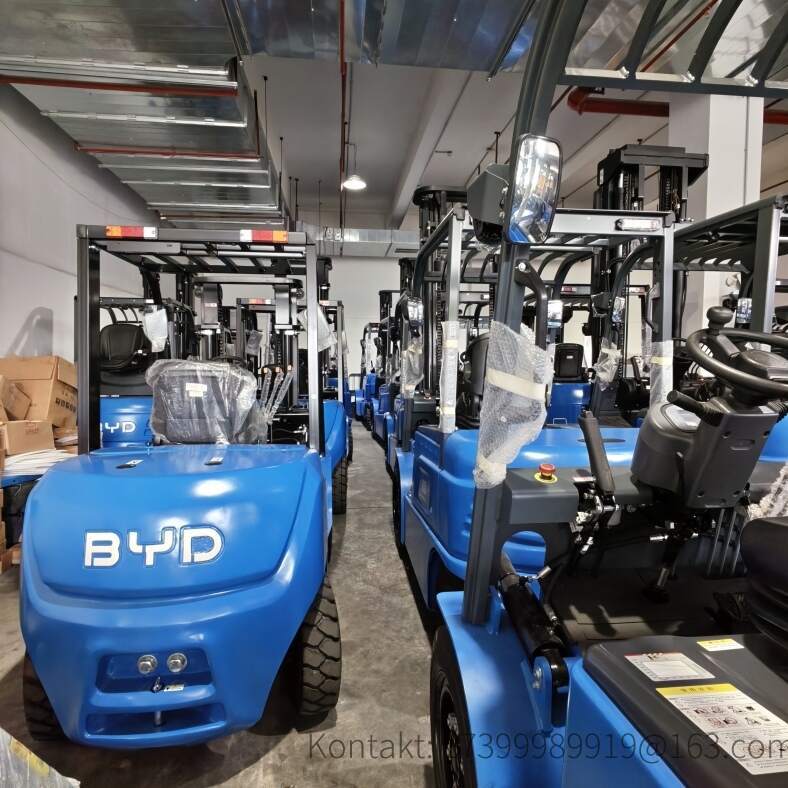

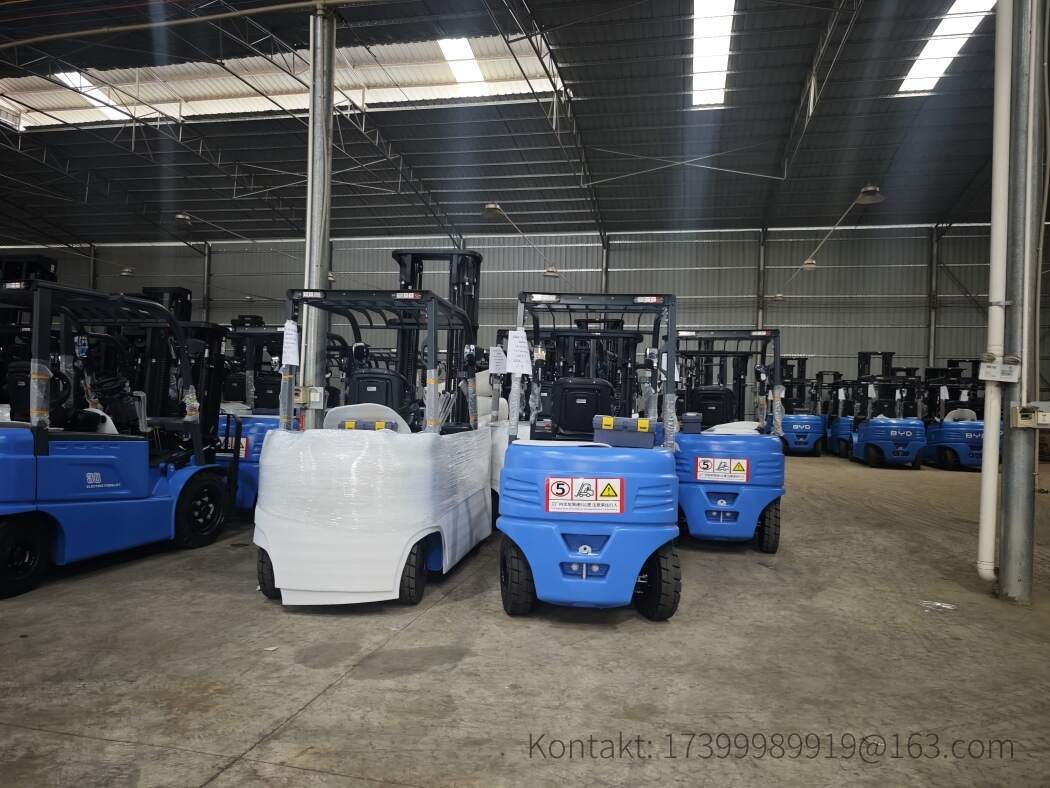

BYD Lithium-Elektrostapler und ihre Tragfähigkeit
BYD ist bekannt für seine lithiumbatteriebetriebenen Elektrostapler, die aufgrund ihrer Energieeffizienz und Wartungsarmut immer beliebter werden. Die Lithium-Eisenphosphat-Batterien (LiFePO4) von BYD bieten eine konstante Leistung und eine lange Lebensdauer. Doch wie sieht es mit der Tragfähigkeit aus?
BYD Elektrostapler werden mit verschiedenen Nennlasten angeboten, darunter Modelle mit 1500 kg, 2000 kg, 2500 kg und mehr. Die Tragfähigkeit an den Gabelspitzen richtet sich auch hier nach dem Lastschwerpunkt. Ein BYD-Stapler mit 2000 kg Nennlast bei 500 mm kann beispielsweise bei einem Lastschwerpunkt von 600 mm noch etwa 1666 kg heben. Für 1500 kg reicht das aus.
Ein Vorteil der BYD-Stapler ist die hohe Restkapazität der Batterie, die auch bei Dauerbetrieb eine konstante Leistung liefert. Dadurch bleibt die Hubkraft über den gesamten Schichtverlauf konstant – im Gegensatz zu bleibatteriebasierten Staplern, deren Leistung mit sinkender Ladung abnimmt.
Die folgende Tabelle gibt einen Überblick über typische BYD-Modelle und ihre Tragfähigkeit bei unterschiedlichen Lastschwerpunkten:
| Modell | Nennlast | Lastschwerpunkt | Zulässige Last bei 600 mm | Zulässige Last bei 700 mm |
|---|---|---|---|---|
| BYD ECB16 | 1600 kg | 500 mm | 1333 kg | 1143 kg |
| BYD ECB20 | 2000 kg | 500 mm | 1666 kg | 1428 kg |
| BYD ECB25 | 2500 kg | 500 mm | 2083 kg | 1786 kg |
| BYD ECB30 | 3000 kg | 500 mm | 2500 kg | 2143 kg |
Hinweis: Die Werte sind gerundet und dienen nur zur Veranschaulichung. Die tatsächlichen Tragfähigkeiten entnehmen Sie bitte den technischen Datenblättern von BYD.
Für eine Last von 1500 kg an den Gabelspitzen mit einem Lastschwerpunkt von 600 mm benötigen Sie also mindestens einen BYD ECB20 (2000 kg Nennlast). Ein ECB16 würde mit 1333 kg nicht ausreichen. Bei einem Lastschwerpunkt von 700 mm benötigen Sie sogar einen ECB25, da der ECB20 nur 1428 kg hebt.
Fazit
Die Berechnung der Hubkraft für 1500 kg an den Gabelspitzen ist essenziell, um die Sicherheit und Effizienz im Lager zu gewährleisten. Mit der einfachen Formel „Nennlast × Nennlastschwerpunkt / tatsächlicher Lastschwerpunkt“ können Sie schnell ermitteln, ob Ihr Stapler die Last sicher heben kann. Denken Sie daran, dass Lastschwerpunkt, Hubhöhe, Mastneigung und Anbaugeräte die Tragfähigkeit beeinflussen. BYD Lithium-Elektrostapler bieten dank ihrer konstanten Leistung eine zuverlässige Lösung für anspruchsvolle Anwendungen. Prüfen Sie stets die Tragfähigkeitstabelle Ihres Staplers und schulen Sie Ihre Fahrer regelmäßig.
Wenn Sie Fragen zur Auswahl des richtigen Elektrostaplers für Ihre 1500-kg-Anwendung haben oder ein Angebot für BYD Lithium-Stapler wünschen, kontaktieren Sie uns bitte unter info@bydfork.com.
