Ein Traglastdiagramm ist mehr als nur ein Aufkleber am Gabelstapler. Es ist die zentrale Sicherheitsinformation, die bestimmt, welche Lasten in welcher Höhe und bei welchem Lastschwerpunkt sicher gehoben werden dürfen. Wer es falsch interpretiert, riskiert Unfälle, Schäden und rechtliche Konsequenzen. In diesem Leitfaden erfahren Sie, wie Sie das Traglastdiagramm korrekt lesen, welche Faktoren die Tragfähigkeit beeinflussen und worauf Sie besonders bei Elektrostaplern mit Lithium-Ionen-Batterien achten müssen.
Was ist ein Traglastdiagramm?
Das Traglastdiagramm, auch Tragfähigkeitsdiagramm genannt, ist eine grafische Darstellung der maximal zulässigen Last für einen Gabelstapler in Abhängigkeit von der Hubhöhe und dem Lastschwerpunkt. Es ist gesetzlich vorgeschrieben (DGUV Vorschrift 68, ISO 3691) und muss für jedes Fahrzeug individuell erstellt werden. Grundlage sind die physikalischen Eigenschaften des Staplers: Radstand, Gegengewicht, Mast, Reifen und weitere Komponenten. Das Diagramm zeigt nicht die Nennlast, sondern die tatsächliche Resttragfähigkeit unter verschiedenen Bedingungen.
Die Bestandteile des Traglastdiagramms
Ein standardisiertes Traglastdiagramm enthält mehrere Schlüsselinformationen:
- Lastschwerpunkt (Load Center): Der Abstand von der Gabelvorderkante bis zum Schwerpunkt der Last. Standard ist 500 mm, aber viele Lasten haben einen größeren Schwerpunkt.
- Hubhöhe: Die Höhe, in der die Last angehoben wird. Je höher, desto geringer die Traglast.
- Traglast: Die maximale Last, die bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt sicher gehoben werden darf.
- Nennlast: Die Traglast, die der Hersteller für den Standard-Lastschwerpunkt und eine bestimmte Hubhöhe angibt (oft 500 mm bei 0 mm Hubhöhe).
- Lastmoment: Das Produkt aus Last und Lastschwerpunkt. Es bleibt oft konstant, was bedeutet: Größerer Lastschwerpunkt = geringere zulässige Last.
So lesen Sie das Traglastdiagramm Schritt für Schritt
Um das Diagramm korrekt zu interpretieren, gehen Sie wie folgt vor:
- Identifizieren Sie das richtige Diagramm: Stellen Sie sicher, dass das Diagramm zum Stapler passt (Typ, Seriennummer, Anbaugeräte).
- Bestimmen Sie den Lastschwerpunkt: Messen oder schätzen Sie den Abstand vom Gabelrücken zum Schwerpunkt der Ladung. Bei Paletten ist das oft die halbe Tiefe plus Verpackung.
- Ermitteln Sie die Hubhöhe: Messen Sie die Höhe, in der die Last bewegt werden soll. Beachten Sie, dass die Hubhöhe nicht die Gabelhöhe, sondern die Höhe der Last ist.
- Suchen Sie den Schnittpunkt: Im Diagramm finden Sie die zulässige Last für Ihre Kombination aus Hubhöhe und Lastschwerpunkt. Oft sind Kurven oder Tabellen dargestellt.
- Berücksichtigen Sie Anbaugeräte: Anbaugeräte wie Klammern, Drehgeräte oder Schaufeln verringern die Traglast erheblich. Das Diagramm muss dann angepasst werden.
- Vergleichen Sie mit der Nennlast: Die Nennlast gilt nur für den Standard-Lastschwerpunkt. Weicht Ihre Last ab, ist die tatsächliche Traglast niedriger.
- Prüfen Sie die Resttragfähigkeit: Bei hohen Hubhöhen oder großem Lastschwerpunkt kann die Resttragfähigkeit nahe null sein. Dann darf die Last nicht gehoben werden.
Beispiel: Ein Traglastdiagramm interpretieren
Angenommen, ein Gabelstapler hat folgendes Traglastdiagramm (vereinfacht):
| Hubhöhe | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 3000 mm | 2000 kg | 1600 kg | 1300 kg |
| 4000 mm | 1500 kg | 1200 kg | 900 kg |
| 5000 mm | 1000 kg | 800 kg | 0 kg |
Wenn Sie eine Last mit 1200 kg und einem Lastschwerpunkt von 600 mm auf 4000 mm Höhe heben möchten, lesen Sie in der Tabelle ab: Die zulässige Traglast beträgt 1200 kg. Das ist genau die Grenze. Bei 5000 mm Hubhöhe dürften Sie nur 800 kg heben. Bei einem Lastschwerpunkt von 700 mm und 5000 mm Höhe ist die Traglast null – die Last darf nicht gehoben werden.
Wichtige Einflussfaktoren auf die Traglast
Die Traglast ist nicht statisch, sondern hängt von vielen Faktoren ab:
- Lastschwerpunkt: Je weiter der Schwerpunkt von der Gabel entfernt ist, desto geringer die Traglast.
- Hubhöhe: Mit steigender Höhe sinkt die Stabilität, die Traglast nimmt ab.
- Anbaugeräte: Jedes Anbaugerät hat ein Eigengewicht und verschiebt den Schwerpunkt. Die Traglast kann um 20–50 % reduziert werden.
- Mastneigung: Vorwärtsneigung verringert die Traglast, Rückwärtsneigung kann sie leicht erhöhen, aber Vorsicht bei dynamischen Lasten.
- Reifen und Boden: Luftreifen, Vollreifen oder Polyurethan – sie beeinflussen die Stabilität. Unebener Boden reduziert die effektive Traglast.
- Batteriegewicht: Bei Elektrostaplern ist die Batterie Teil des Gegengewichts. Eine leichtere Batterie (z. B. Lithium-Ionen) kann die Traglast verringern.
- Fahrzeugzustand: Verschleiß an Gabeln, Ketten oder Mast kann die Sicherheit beeinträchtigen.
Besonderheiten bei Elektrostaplern und Lithium-Ionen-Batterien

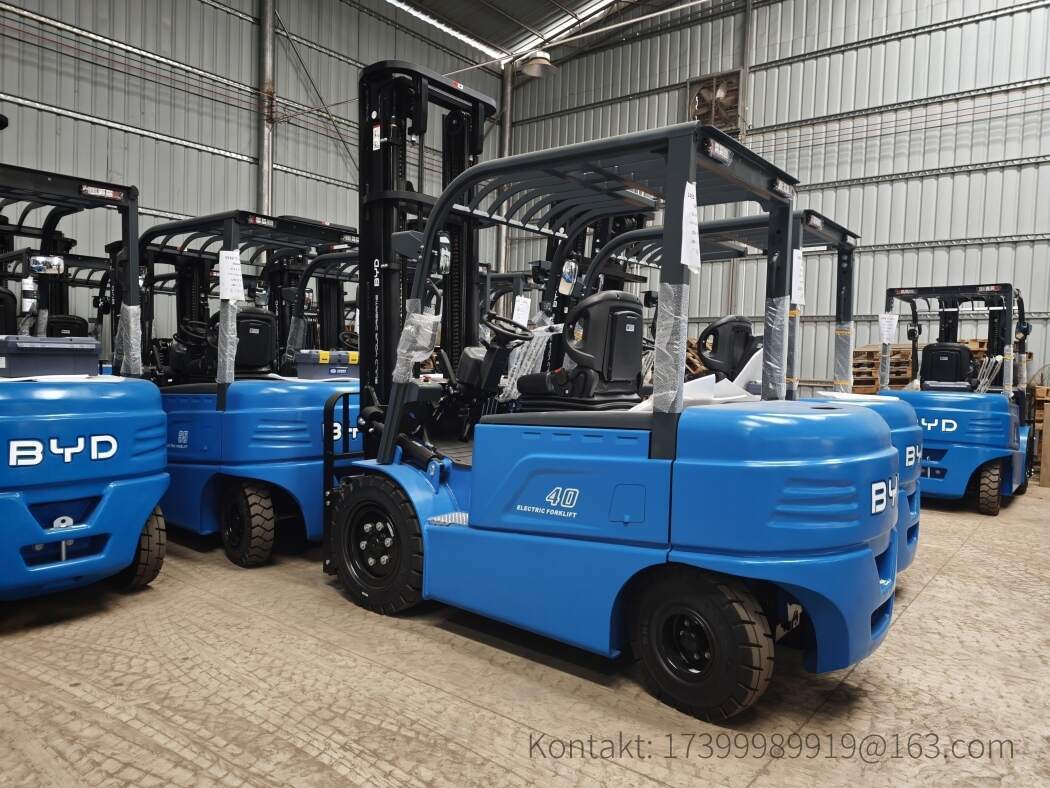

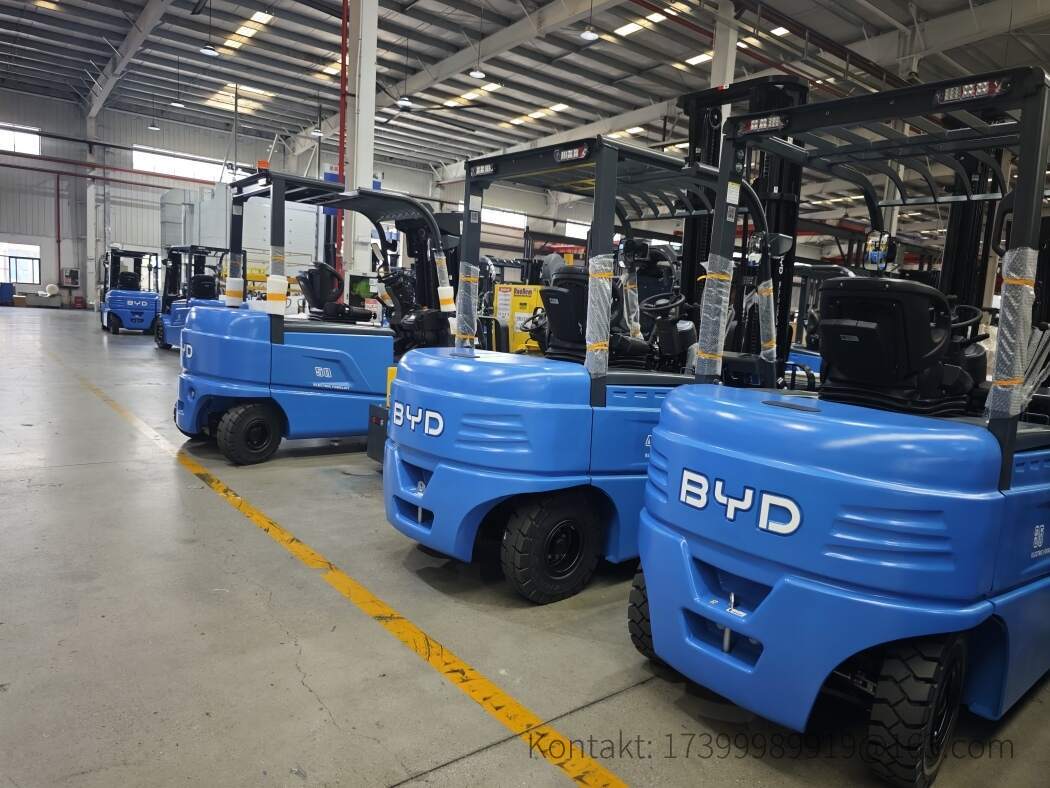

Elektrostapler sind aus der modernen Lagerlogistik nicht mehr wegzudenken. Sie sind emissionsfrei, leise und effizient. Doch gerade beim Umstieg von Blei-Säure- auf Lithium-Ionen-Batterien (z. B. BYD) gibt es einen kritischen Punkt: das Gewicht. Blei-Säure-Batterien sind schwer und tragen wesentlich zum Gegengewicht bei. Lithium-Eisenphosphat-Batterien von BYD sind deutlich leichter. Wird eine schwere Blei-Batterie durch eine leichtere Lithium-Batterie ersetzt, verringert sich das Gegengewicht – und damit die Traglast. Das Traglastdiagramm muss angepasst werden, sonst droht Überladung und Unfallgefahr.
BYD bietet für seine Elektrostapler speziell abgestimmte Lithium-Batterien an, die das optimale Gewicht für die jeweilige Traglast liefern. Bei einem Batteriewechsel sollten Sie daher immer den Hersteller kontaktieren und ein neues Traglastdiagramm anfordern. Auch das Ladeverhalten und die Zyklenfestigkeit spielen eine Rolle: Lithium-Batterien können schnell geladen werden und ermöglichen den Mehrschichtbetrieb, was die Wirtschaftlichkeit erhöht. Doch Sicherheit geht vor: Prüfen Sie nach jeder Veränderung am Stapler (Batterie, Anbaugerät, Mast) das Traglastdiagramm.
Häufige Fehler beim Lesen des Traglastdiagramms
Viele Unfälle mit Gabelstaplern sind auf Fehlinterpretationen zurückzuführen. Die häufigsten Fehler:
- Verwechslung von Nennlast und tatsächlicher Traglast: Die Nennlast gilt nur unter Standardbedingungen. Wer sie als absolut ansieht, überlädt.
- Ignorieren des Lastschwerpunkts: Ein größerer Schwerpunkt reduziert die Traglast drastisch.
- Nichtberücksichtigung von Anbaugeräten: Anbaugeräte verändern das Lastmoment und die Stabilität.
- Falsche Hubhöhe: Die Hubhöhe ist nicht die Gabelhöhe, sondern die Höhe der Last.
- Batteriewechsel ohne Anpassung: Wie oben beschrieben, kann eine leichtere Batterie die Traglast verringern.
- Überladung: Wenn die Last schwerer ist als im Diagramm angegeben, kippt der Stapler.
- Missachten der Resttragfähigkeit: Bei hohen Hubhöhen und großem Lastschwerpunkt kann die Traglast null sein.
Praktische Tipps für den sicheren Umgang mit Traglastdiagrammen
- Schulen Sie Ihre Fahrer: Regelmäßige Unterweisungen sind Pflicht. Nutzen Sie die Gelegenheit, das Traglastdiagramm zu erklären.
- Kennzeichnen Sie den Stapler: Das Traglastdiagramm muss gut sichtbar und lesbar am Fahrzeug angebracht sein.
- Verwenden Sie Lastaufnahmemittel: Passende Gabeln, Zangen oder Klammern erhöhen die Sicherheit.
- Messen Sie den Lastschwerpunkt: Bei unbekannten Lasten ist Schätzen gefährlich. Besser nachmessen.
- Bei Unsicherheit nachfragen: Der Hersteller oder ein Sachverständiger kann helfen.
- Digitale Lösungen: Moderne Stapler haben oft Wiegesysteme oder Sensoren, die den Fahrer warnen.
- Regelmäßige Wartung: Ein defekter Mast oder verschlissene Ketten verringern die Traglast.
Fazit
Das Traglastdiagramm beim Gabelstapler richtig zu lesen ist keine Kunst, aber es erfordert Sorgfalt und Wissen. Es ist die Grundlage für sicheres Arbeiten im Lager. Besonders bei Elektrostaplern mit Lithium-Ionen-Batterien – wie den BYD-Produkten – ist Vorsicht geboten, da das Batteriegewicht die Traglast beeinflusst. Prüfen Sie regelmäßig, ob das Diagramm noch zum Fahrzeug passt, und schulen Sie Ihre Mitarbeiter. So vermeiden Sie Unfälle und Schäden und steigern die Effizienz.
Für weitere Informationen zu Elektrostaplern, BYD Lithium-Batterien und passenden Traglastdiagrammen kontaktieren Sie uns unter info@bydfork.com.
