In vielen Lagerhallen, Werkstätten und Produktionsumgebungen ist der Platz oft knapp. Enge Gänge, schmale Türen und niedrige Decken stellen Betreiber vor Herausforderungen. Kleine Elektro-Stapler mit kompakten Abmessungen sind die Lösung, um effizient zu arbeiten, ohne auf Leistung zu verzichten. Doch welche Maße sind entscheidend? Dieser Leitfaden erklärt, worauf Sie bei der Auswahl achten müssen, und zeigt, wie moderne BYD Lithium-Elektrostapler mit ihren kompakten Dimensionen überzeugen.
Warum die Abmessungen kleiner Elektro-Stapler so wichtig sind
Die Abmessungen eines Gabelstaplers bestimmen maßgeblich, ob er in Ihrer Halle eingesetzt werden kann. Ein zu großer Stapler kann nicht durch enge Gänge manövrieren, stößt an Regalen an oder passt nicht durch Türen. Die Folgen: ineffiziente Prozesse, erhöhte Unfallgefahr und teure Umbauten. Kleine Elektro-Stapler sind speziell für beengte Verhältnisse konzipiert. Sie zeichnen sich durch kurze Länge, geringe Breite, niedrige Bauhöhe und einen kleinen Wenderadius aus. Dadurch können sie in schmalen Regalgängen (z.B. 1,8 bis 2,5 m) operieren und sogar in Hochregallagern eingesetzt werden.
Neben der reinen Passierbarkeit spielen auch Sicherheitsaspekte eine Rolle: Je wendiger ein Stapler, desto geringer das Risiko von Kollisionen. Zudem sinkt der Platzbedarf für Wartungs- und Ladebereiche. Nicht zuletzt wirken sich kompakte Maße positiv auf die Energiekosten aus, da kleinere Fahrzeuge oft leichter sind und weniger Energie verbrauchen.
Die wichtigsten Abmessungen im Überblick
Bevor Sie einen Elektro-Stapler auswählen, sollten Sie die folgenden Dimensionen genau verstehen und mit Ihren Hallengegebenheiten abgleichen:
- Länge: Gesamtlänge inklusive Gabelzinken. Sie bestimmt, wie viel Platz zum Rangieren benötigt wird.
- Breite: Fahrzeugbreite ohne Last. Entscheidend für die Durchfahrt von Türen und Gängen.
- Höhe: Höhe des Fahrzeugs, oft inklusive Schutzdach. Achten Sie auf die Durchfahrtshöhe von Toren und Decken.
- Wenderadius: Der Radius, den der Stapler bei einer 90-Grad-Wendung außen beschreibt. Je kleiner, desto wendiger.
- Gangbreite: Die minimale Breite eines Ganges, in dem der Stapler eine 90-Grad-Kurve fahren kann (auch Astbreite genannt).
- Radstand: Abstand zwischen Vorder- und Hinterachse. Beeinflusst Stabilität und Wendigkeit.
- Bodenfreiheit: Abstand zwischen Fahrzeugunterkante und Boden. Wichtig für unebene Böden.
Die folgende Tabelle gibt einen Überblick über typische Abmessungen verschiedener kleiner Elektro-Stapler-Klassen. Die Werte sind Richtwerte und können je nach Modell und Ausstattung variieren.
| Stapler-Typ | Länge (mm) | Breite (mm) | Höhe (mm) | Wenderadius (mm) | Gangbreite (mm) |
|---|---|---|---|---|---|
| Dreirad-Gabelstapler (z.B. BYD ECB16) | 1900–2200 | 1000–1150 | 2000–2200 | 1400–1600 | 1800–2000 |
| Vierrad-Gabelstapler kompakt (z.B. BYD ECB18) | 2100–2400 | 1050–1200 | 2050–2250 | 1500–1700 | 1900–2100 |
| schubmaststapler (Reach-Truck) | 2200–2500 | 1100–1250 | 2100–2300 | 1600–1800 | 2000–2300 |
| Elektro-Hochhubwagen (Stacker) | 1600–1900 | 800–1000 | 1800–2000 | 1200–1400 | 1500–1800 |
Beachten Sie: Die Gangbreite ist oft der limitierende Faktor. In engen Hallen mit Regalen sollten Sie einen Stapler wählen, dessen Gangbreite kleiner ist als der tatsächliche Gang. Ein Sicherheitsabstand von mindestens 20–30 cm pro Seite wird empfohlen.
Kleine Elektro-Stapler für enge Hallen: Typen und ihre Maße
Es gibt verschiedene Arten von kleinen Elektro-Staplern, die sich für enge Hallen eignen. Die Wahl hängt von Ihrer Lagerstruktur, der Last und der gewünschten Hubhöhe ab.
Dreirad-Gabelstapler
dreirad-stapler sind besonders wendig, da das einzelne Hinterrad eine hohe Manövrierfähigkeit ermöglicht. Sie haben oft einen kleinen Wenderadius und eine kompakte Bauweise. Typische Abmessungen: Länge ca. 1900–2200 mm, Breite ca. 1000–1150 mm, Wenderadius ca. 1400–1600 mm. Sie eignen sich ideal für enge Gänge und das Be- und Entladen von Lkw.
Vierrad-Gabelstapler (kompakt)
Vierrad-Stapler bieten mehr Stabilität und sind für schwerere Lasten geeignet. Kompakte Modelle haben dennoch kleine Abmessungen und einen akzeptablen Wenderadius. Sie sind vielseitig einsetzbar, benötigen aber etwas mehr Platz als Dreirad-Modelle. Beispiel: BYD ECB18 mit einer Breite von etwa 1100 mm und einem Wenderadius von 1600 mm.
Schubmaststapler (Reach-Trucks)
Schubmaststapler sind für Hochregallager konzipiert. Sie können in sehr engen Gängen arbeiten, da der Mast nach vorne geschoben wird und die Gabeln tief in die Regale reichen. Ihre Breite ist oft ähnlich wie bei Gegengewichtsstaplern, aber die Gangbreite kann durch den Schubmast reduziert werden. Typische Werte: Breite 1100–1250 mm, Gangbreite 2000–2300 mm. Sie sind ideal für Lager mit hoher Regaldichte.
Elektro-Hochhubwagen und Stacker
Diese Fahrzeuge sind keine klassischen Gabelstapler, sondern Hochhubwagen, die für das Stapeln von Paletten in niedriger Höhe verwendet werden. Sie sind sehr kompakt: Länge 1600–1900 mm, Breite 800–1000 mm, Wenderadius 1200–1400 mm. Sie eignen sich für enge Durchgänge und kleinere Lager.
So finden Sie die richtigen Maße für Ihre Halle
Die Auswahl des passenden Staplers erfordert eine genaue Analyse Ihrer Hallensituation. Gehen Sie wie folgt vor:
- Messen Sie die Gangbreiten: Ermitteln Sie die schmalste Stelle in Ihren Haupt- und Nebengängen. Berücksichtigen Sie dabei auch Hindernisse wie Säulen, Türen oder Regalvorsprünge.
- Prüfen Sie die Durchfahrtshöhen: Messen Sie die Höhe von Toren, Decken und Rohrleitungen. Die Gesamthöhe des Staplers (inkl. Dach) darf diese nicht überschreiten.
- Bestimmen Sie die benötigte Hubhöhe: Je höher die Regale, desto höher muss der Stapler heben können. Höhere Masten können die Gesamthöhe beeinflussen.
- Berücksichtigen Sie die Last: Schwere Lasten erfordern größere und stabilere Stapler. Prüfen Sie das Verhältnis von Lastschwerpunkt und Tragfähigkeit.
- Planen Sie Sicherheitsabstände: Rechnen Sie mit mindestens 20 cm Abstand zu beiden Seiten und 50 cm zum Ende des Ganges.
Praktischer Tipp: Erstellen Sie eine Skizze Ihrer Halle mit allen Maßen. So können Sie verschiedene Staplermodelle virtuell testen. Viele Hersteller bieten auch Simulationsprogramme an. BYD unterstützt Kunden mit individueller Beratung und kann maßgeschneiderte Lösungen für enge Hallen anbieten.

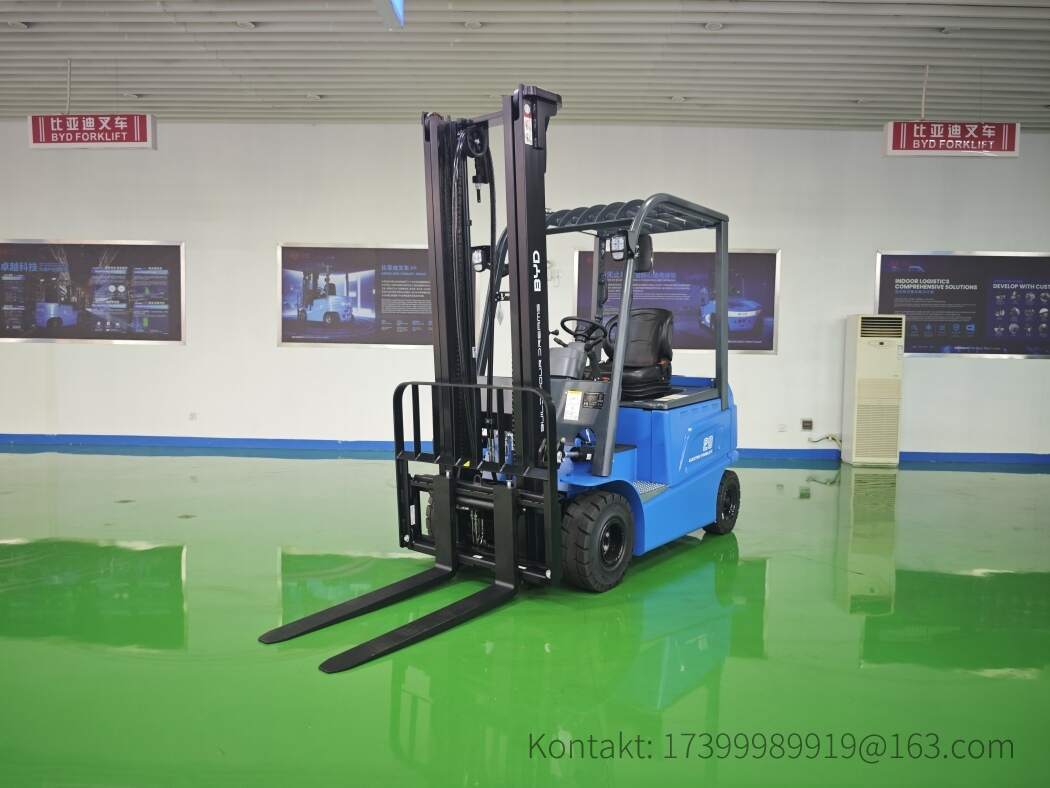

BYD Lithium-Elektrostapler: Kompakte Abmessungen und starke Leistung
BYD ist bekannt für seine innovativen Elektrostapler mit Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Technologie bietet zahlreiche Vorteile: schnelles Laden, hohe Zyklenfestigkeit, keine Wartung der Batterie und eine lange Lebensdauer. Doch auch die Abmessungen der BYD-Stapler sind auf enge Hallen optimiert.
Die BYD-Modelle der ECB-Serie (z.B. ECB16, ECB18, ECB20) sind kompakte Gegengewichtsstapler, die sich durch ihre geringe Breite und ihren kleinen Wenderadius auszeichnen. Dank des integrierten Lithium-Akkus entfällt der separate Batterieraum, was die Fahrzeuge noch kompakter macht. Die Stapler sind in verschiedenen Tragfähigkeiten von 1,6 bis 2,0 Tonnen erhältlich und eignen sich für den Innen- und Außeneinsatz.
Ein weiterer Vorteil: BYD-Stapler können dank der Lithium-Technologie sehr schnell zwischengeladen werden, ohne die Batterie zu schädigen. Das erhöht die Verfügbarkeit und reduziert die Anzahl der benötigten Fahrzeuge – ein wichtiger Aspekt in engen Hallen, wo Platz kostbar ist.
Für sehr enge Gänge bietet BYD auch Schubmaststapler an, die speziell für Hochregallager entwickelt wurden. Diese kombinieren die Wendigkeit eines Reach-Trucks mit der Leistungsfähigkeit eines Gegengewichtsstaplers.
Tipps für den effizienten Einsatz in engen Hallen
Neben der richtigen Auswahl des Staplers gibt es einige Maßnahmen, die den Betrieb in engen Hallen optimieren:
- Schulung der Fahrer: Eine gute Schulung verbessert die Manövrierfähigkeit und reduziert Unfälle.
- Assistenzsysteme nutzen: Moderne Stapler bieten Kameras, Abstandswarnsysteme und automatische Geschwindigkeitsanpassung.
- Regelmäßige Wartung: Ein gut gewarteter Stapler läuft leiser und präziser, was in engen Gängen wichtig ist.
- Richtige Bereifung: Vollelastikreifen sind für den Innenbereich ideal, da sie keine Spuren hinterlassen und eine hohe Stabilität bieten.
- Anbaugeräte anpassen: Verwenden Sie schmale Gabeln oder Seitenschieber, um die Breite zu reduzieren.
Denken Sie auch an die Ladeinfrastruktur: In engen Hallen sollten Ladegeräte platzsparend an der Wand montiert werden. BYD-Lithium-Stapler können direkt an jeder Steckdose geladen werden, was zusätzlichen Raum spart.
Häufige Fragen zu kleinen Elektro-Staplern und Abmessungen
Wie breit darf ein Elektro-Stapler für enge Gänge sein?
Die Breite sollte so gewählt werden, dass der Stapler mit mindestens 20 cm Abstand pro Seite durch den Gang passt. In der Regel sind Stapler mit einer Breite von 1000 bis 1200 mm für Gänge ab 1,8 m geeignet.
Was ist der Unterschied zwischen Wenderadius und Gangbreite?
Der Wenderadius ist der kleinste Radius, den der Stapler außen beschreibt. Die Gangbreite (Astbreite) ist die tatsächliche Breite, die für eine 90-Grad-Wendung benötigt wird. Sie ist immer größer als der Wenderadius, da sie die Fahrzeuglänge und die Gabeln berücksichtigt.
Welche BYD-Modelle eignen sich für enge Hallen?
Besonders empfehlenswert sind die Modelle BYD ECB16, ECB18 und ECB20 sowie die Schubmaststapler der BYD-Reihe. Für sehr enge Gänge bieten sich die kompakten Hochhubwagen an.
Kann ich einen kleinen Elektro-Stapler auch im Außenbereich einsetzen?
Ja, viele Elektro-Stapler sind für den Außeneinsatz geeignet, sofern sie über die entsprechende Schutzart (IP54 oder höher) verfügen. BYD-Stapler sind in der Regel spritzwassergeschützt und können auch bei leichtem Regen eingesetzt werden.
Für weitere Fragen und eine individuelle Beratung kontaktieren Sie uns bitte unter info@bydfork.com. Unser Team hilft Ihnen gerne, den optimalen kleinen Elektro-Stapler für Ihre engen Hallen zu finden.
