Einleitung
Die Wendekreis-Berechnung ist ein kritischer Faktor bei der Planung von Lager- und Produktionsumgebungen, insbesondere wenn Gabelstapler mit breiten Lasten operieren. Ein Stapler mit einer Lastbreite von 2100 mm stellt besondere Anforderungen an die Infrastruktur, da der Wendekreis nicht nur von den Abmessungen des Staplers selbst, sondern auch von der Größe und Position der Last abhängt. In diesem Artikel erfahren Sie, wie Sie den Wendekreis für solche Stapler korrekt berechnen, welche Formeln und Methoden es gibt und wie Sie durch den Einsatz moderner BYD-Lithium-Technologie Effizienz und Sicherheit steigern können.
Grundlagen der Wendekreis-Berechnung
Der Wendekreis eines Gabelstaplers bezeichnet den Durchmesser des kleinsten Kreises, den das Fahrzeug bei einer Vollkreisfahrt beschreibt. Er wird maßgeblich durch den Radstand, die Lenkgeometrie und die Achsschenkel bestimmt. Hersteller geben in der Regel den Wendekreis für den Stapler ohne Last an. Sobald jedoch eine Last aufgenommen wird, verändert sich das Fahrverhalten und der benötigte Platzbedarf. Bei einer Lastbreite von 2100 mm – das entspricht beispielsweise einer breiten Palette oder einem langen Gut – muss der effektive Wendekreis neu bewertet werden.
Der effektive Wendekreis setzt sich zusammen aus dem Wendekreis des Staplers und dem zusätzlichen Platzbedarf durch die Last. Dabei ist zu beachten, dass die Last nicht nur seitlich über den Stapler hinausragt, sondern bei Kurvenfahrt auch nach außen schwingt. Dies führt zu einem größeren benötigten Freiraum, der bei der Gangbreitenplanung berücksichtigt werden muss.
Unterschied zwischen statischem und dynamischem Wendekreis
Man unterscheidet zwischen dem statischen Wendekreis (bei langsamer Fahrt) und dem dynamischen Wendekreis (bei höherer Geschwindigkeit). In der Praxis wird meist der statische Wendekreis verwendet, um die erforderliche Gangbreite zu bestimmen. Für eine sichere Planung sollte jedoch ein Sicherheitszuschlag von mindestens 300 mm eingeplant werden, um Fahrfehler und Lastschwankungen auszugleichen.
Einfluss der Lastbreite auf den Wendekreis
Die Lastbreite von 2100 mm ist signifikant, wenn man bedenkt, dass die typische Breite eines Gabelstaplers zwischen 1000 und 1500 mm liegt. Die Last ragt also seitlich über den Stapler hinaus. Bei einer Kurvenfahrt beschreibt die äußere Ecke der Last einen größeren Radius als der Stapler selbst. Um den erforderlichen Gangbreitenbedarf zu ermitteln, muss der äußere Wendekreis der Last berechnet werden.
Eine vereinfachte Formel zur Berechnung des effektiven Wendekreises (R_eff) lautet:
R_eff = R_Stapler + (Lastbreite / 2) + Sicherheitszuschlag
Dabei ist R_Stapler der vom Hersteller angegebene Wendekreis des Staplers (meist als Radius oder Durchmesser). Bei einem Stapler mit einem Wendekreisradius von 2000 mm und einer Lastbreite von 2100 mm ergibt sich ein effektiver Radius von 2000 mm + 1050 mm = 3050 mm. Hinzu kommt ein Sicherheitszuschlag von 300 mm, sodass der tatsächlich benötigte Radius 3350 mm beträgt. Dies bedeutet, dass die Gangbreite mindestens 6700 mm (2 x Radius) betragen muss, wenn der Stapler eine 180-Grad-Wende macht. Für eine 90-Grad-Kurve ist die Berechnung komplexer, da die Last nicht vollständig ausschwingt.
Detaillierte Berechnung mit Lastschwerpunkt
Eine genauere Methode berücksichtigt den Lastschwerpunkt. Der Lastschwerpunkt liegt in der Mitte der Last, also bei einer Lastbreite von 2100 mm etwa 1050 mm von der Außenkante entfernt. Bei einer Kurvenfahrt mit dem Radius R_Stapler um den Wendepunkt (meist die Mitte der Hinterachse) beschreibt der Lastschwerpunkt einen Kreis mit dem Radius R_Stapler + Abstand des Lastschwerpunktes zur Fahrzeugmitte. Dieser Abstand setzt sich zusammen aus der halben Lastbreite und dem Abstand der Lastaufnahme zur Fahrzeugmitte. Wenn die Last mittig aufgenommen wird, ist der zusätzliche Radius genau die halbe Lastbreite.
Für exakte Planungen empfehlen wir die Verwendung von CAD-Simulationen oder spezieller Software, die die Kinematik des Staplers und die Lastgeometrie berücksichtigen. Viele Hersteller bieten entsprechende Wendekreisdiagramme an.
Formeln und Berechnungsmethoden
Im Folgenden finden Sie eine Übersicht der gängigen Formeln zur Wendekreisberechnung:
- Statischer Wendekreis (Radius): R = Radstand / tan(α) + Spurweite/2, wobei α der maximale Lenkeinschlag ist.
- Effektiver Wendekreis mit Last: R_eff = R + (Lastbreite / 2) + Sicherheitszuschlag.
- Erforderliche Gangbreite für 90°-Kurve: B = R_eff + (Lastlänge / 2) + Sicherheitszuschlag.
- Erforderliche Gangbreite für 180°-Wende: B = 2 * R_eff.
Diese Formeln sind Näherungen. Für präzise Ergebnisse sollten Sie die technischen Daten des konkreten Staplermodells heranziehen.
Vergleichstabelle: Wendekreis bei verschiedenen Lastbreiten
| Lastbreite (mm) | Stapler-Wendekreisradius (mm) | Effektiver Radius mit Last (mm) | Benötigte Gangbreite für 180° (mm) |
|---|---|---|---|
| 1200 | 1800 | 2400 | 4800 |
| 1600 | 1800 | 2600 | 5200 |
| 2100 | 1800 | 2850 | 5700 |
| 2500 | 1800 | 3050 | 6100 |
Die Tabelle zeigt deutlich, wie die Lastbreite den benötigten Platzbedarf erhöht. Bei 2100 mm Lastbreite ist bereits eine Gangbreite von 5700 mm erforderlich, ohne Sicherheitszuschlag.
Beispielrechnung für einen Stapler mit 2100 mm Lastbreite
Angenommen, ein Elektrostapler hat einen Wendekreisradius von 1800 mm (Herstellerangabe). Die Last ist 2100 mm breit und 1200 mm lang. Der Lastschwerpunkt liegt mittig. Dann ergibt sich:
- R_eff = 1800 mm + 1050 mm = 2850 mm.
- Mit Sicherheitszuschlag von 300 mm: 3150 mm.
- Für eine 180°-Wende: Gangbreite = 2 * 3150 mm = 6300 mm.
- Für eine 90°-Kurve: Gangbreite = 3150 mm + 600 mm (halbe Lastlänge) + 300 mm = 4050 mm. (Dies ist eine grobe Schätzung; in der Praxis ist mehr Platz erforderlich.)
Diese Beispielrechnung zeigt, dass bei einer Lastbreite von 2100 mm die benötigte Gangbreite deutlich größer ist als bei Standardlasten. Planer sollten daher frühzeitig die Wendekreisberechnung in ihre Layoutplanung einbeziehen.
Praktische Tipps zur Optimierung
- Verwenden Sie Stapler mit variablem Wendekreis: Einige Modelle bieten eine adaptive Lenkung, die den Wendekreis je nach Last anpasst.
- Nutzen Sie Anbaugeräte: Seitenschieber oder Drehgeräte können die Lastposition optimieren und den effektiven Wendekreis reduzieren.
- Schulen Sie Ihre Fahrer: Eine vorausschauende Fahrweise mit langsamer Kurvengeschwindigkeit minimiert das Risiko von Kollisionen.
- Planen Sie Sicherheitszonen ein: Markierungen am Boden und Warnsensoren helfen, den benötigten Freiraum einzuhalten.
- Setzen Sie auf Lithium-Technologie: BYD-Stapler mit Lithium-Eisenphosphat-Batterien sind wartungsfrei und bieten eine konstante Leistung, was die Fahrstabilität erhöht.

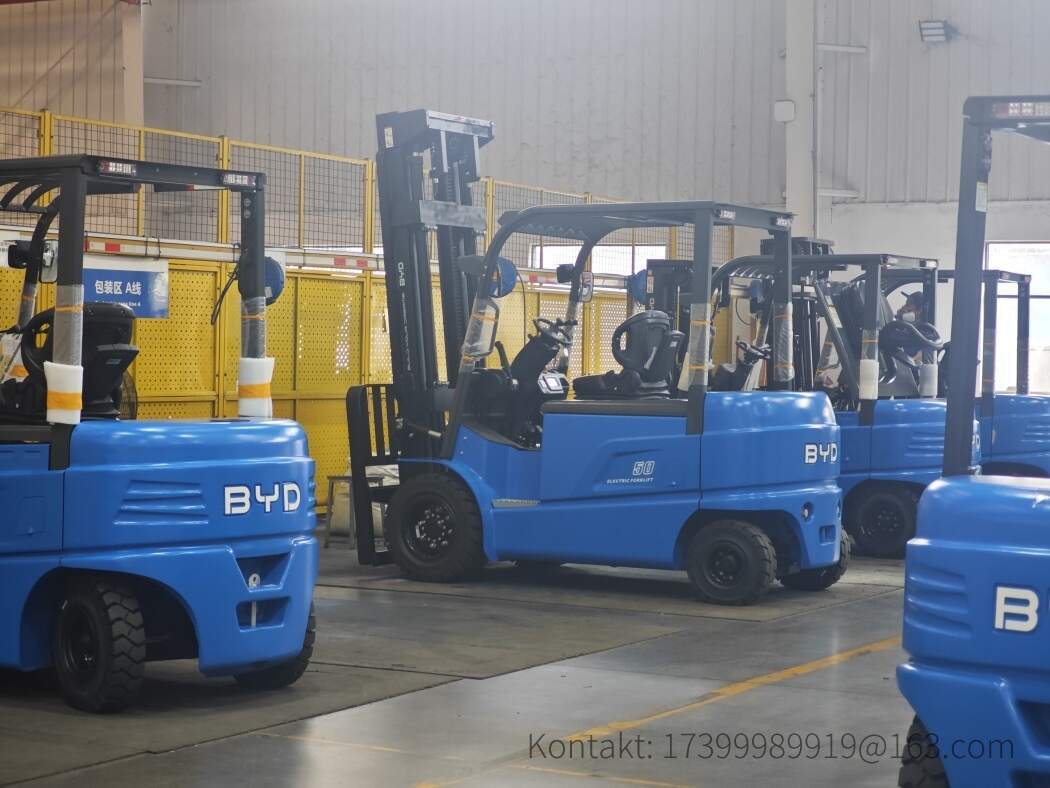

BYD Lithium-Technologie für effiziente Stapler
BYD ist ein weltweit führender Hersteller von Lithiumbatterien und Elektrostaplern. Die Fahrzeuge zeichnen sich durch hohe Energieeffizienz, schnelle Ladezeiten und eine lange Lebensdauer aus. Für den Umschlag breiter Lasten bietet BYD spezielle Modelle mit angepassten Lastaufnahmemitteln. Die Lithium-Technologie sorgt für ein geringeres Gewicht und eine bessere Gewichtsverteilung, was sich positiv auf den Wendekreis auswirken kann. Darüber hinaus ermöglichen die kompakten Abmessungen der Batterien eine optimierte Fahrzeugkonstruktion.
Ein weiterer Vorteil: BYD-Stapler können mit modernen Assistenzsystemen ausgestattet werden, die den Fahrer bei der Wendekreisberechnung unterstützen und Kollisionen vermeiden. So wird die Sicherheit im Lager erhöht und die Effizienz gesteigert.
Fazit
Die Wendekreis-Berechnung für Stapler mit 2100 mm Lastbreite ist eine komplexe Aufgabe, die sowohl die Fahrzeuggeometrie als auch die Lastabmessungen berücksichtigt. Mit den vorgestellten Formeln und praktischen Tipps können Sie den Platzbedarf genau bestimmen und Ihre Lagerplanung optimieren. Denken Sie daran, stets einen Sicherheitszuschlag einzuplanen und die aktuellen technischen Daten Ihres Staplers zu verwenden. Für weitere Informationen zu BYD-Elektrostaplern und Lithiumbatterien kontaktieren Sie uns bitte unter info@bydfork.com.
