Der Lastschwerpunkt ist ein zentrales Kriterium bei der Auswahl eines Gabelstaplers. Er bestimmt maßgeblich, wie viel Gewicht ein Stapler sicher heben kann, und hat direkten Einfluss auf die Stabilität und Sicherheit im Betrieb. In diesem umfassenden Leitfaden erfahren Sie, was der Lastschwerpunkt ist, wie Sie ihn berechnen und warum er bei der Stapler-Auswahl nicht ignoriert werden darf.
Was ist der Lastschwerpunkt?
Der Lastschwerpunkt (auch Lastmittelpunkt genannt) ist der Punkt, an dem das gesamte Gewicht der Last wirkt. Bei einem Gabelstapler wird er üblicherweise als horizontaler Abstand von der Gabelzinkenrückseite (Vorderseite des Gabelträgers) bis zum Schwerpunkt der Last gemessen. Dieser Abstand wird in Millimetern oder Zoll angegeben. Der Standard-Lastschwerpunkt beträgt bei vielen Gegengewichtsstaplern 500 mm (ca. 20 Zoll). Das bedeutet: Die Last wird so aufgenommen, dass ihr Schwerpunkt 500 mm von der Gabelzinkenrückseite entfernt liegt.
Warum ist das wichtig? Ein Gegengewichtsstapler funktioniert wie eine Wippe: Das Gewicht der Last vorne wird durch das Gegengewicht hinten ausgeglichen. Je weiter der Lastschwerpunkt von der Gabel entfernt ist, desto größer ist das Drehmoment, das auf den Stapler wirkt. Dadurch verringert sich die maximale Hubkapazität. Der Lastschwerpunkt ist also ein Hebelarm, der die effektive Tragfähigkeit des Staplers bestimmt.
Warum der Lastschwerpunkt für die Stapler-Auswahl entscheidend ist
Die Auswahl des falschen Staplers kann zu schweren Unfällen, Produktbeschädigungen und hohen Kosten führen. Der Lastschwerpunkt ist dabei ein kritischer Faktor, denn er beeinflusst:
- Die Hubkapazität: Jeder Stapler hat ein Tragfähigkeitsdiagramm, das die maximale Last in Abhängigkeit vom Lastschwerpunkt und der Hubhöhe angibt. Wird der Lastschwerpunkt größer als der Nennwert, sinkt die Kapazität rapide.
- Die Stabilität: Ein zu großer Lastschwerpunkt kann zum Kippen des Staplers führen, insbesondere bei Kurvenfahrten oder plötzlichem Bremsen.
- Die Sicherheit: Unfälle mit Gabelstaplern sind oft auf falsche Lastaufnahme zurückzuführen. Der Lastschwerpunkt ist ein zentraler Bestandteil der täglichen Sicherheitsunterweisung.
- Die Wirtschaftlichkeit: Ein Stapler, der für einen größeren Lastschwerpunkt ausgelegt ist, kann teurer sein, aber auch mehr leisten. Umgekehrt kann ein zu klein dimensionierter Stapler die Produktivität einschränken.
Daher sollten Sie bei der Stapler-Auswahl immer die tatsächlichen Lastschwerpunkte Ihrer Güter kennen. Standardpaletten haben oft einen Lastschwerpunkt von 600 mm, wenn sie tiefer gestapelt sind, oder sogar 1200 mm bei langen Rohren. Nur wenn der Stapler für diese Werte ausgelegt ist, kann er sicher betrieben werden.
Berechnung des Lastschwerpunkts
Der Lastschwerpunkt lässt sich relativ einfach berechnen, wenn die Last gleichmäßig verteilt ist. Bei einem quaderförmigen Gut auf einer Palette entspricht der Lastschwerpunkt etwa der halben Tiefe der Last, gemessen von der Gabelzinkenrückseite. Beispiel: Eine Palette mit einer Tiefe von 1200 mm hat ihren Schwerpunkt bei etwa 600 mm. Wenn die Last jedoch ungleichmäßig verteilt ist oder Überstände hat, muss der Schwerpunkt genauer bestimmt werden.
Formel für gleichmäßige Lasten:
Lastschwerpunkt = (Lasttiefe / 2) + Abstand zur Gabelzinkenrückseite
In der Praxis ist es oft einfacher, den Lastschwerpunkt vom Hersteller der Last oder durch Wiegen zu erfahren. Für standardisierte Paletten gibt es Richtwerte. Wichtig: Der Lastschwerpunkt bezieht sich immer auf die tatsächliche Last, nicht auf die Gabelzinkenlänge.
Standard-Lastschwerpunkt vs. tatsächlicher Lastschwerpunkt
Viele Stapler werden mit einem Nenn-Lastschwerpunkt von 500 mm oder 600 mm ausgeliefert. Das bedeutet jedoch nicht, dass sie jede Last mit diesem Schwerpunkt heben können. Die Hubkapazität wird für diesen Nennwert angegeben, oft bei einer bestimmten Hubhöhe. Wenn Ihre Last einen größeren Schwerpunkt hat, müssen Sie die reduzierte Kapazität aus dem Tragfähigkeitsdiagramm ablesen. Ein Stapler mit 2000 kg Nennkapazität bei 500 mm kann bei 600 mm nur noch 1600 kg heben – oder weniger.
Deshalb ist es unerlässlich, den tatsächlichen Lastschwerpunkt zu kennen. Messen Sie ihn oder lassen Sie ihn vom Lieferanten bestätigen. Bei langen Gütern wie Rohren oder Brettern kann der Lastschwerpunkt leicht 1000 mm und mehr betragen. Hier sind spezielle Stapler oder Anbaugeräte erforderlich.
Einfluss auf die Hubkapazität
Die Hubkapazität eines Gabelstaplers wird durch das Lastmoment bestimmt. Das Lastmoment ist das Produkt aus Lastgewicht und Lastschwerpunkt. Der Stapler kann nur ein bestimmtes maximales Lastmoment aufnehmen, das durch das Gegengewicht und die Standsicherheit begrenzt ist. Wenn der Lastschwerpunkt größer wird, muss das Lastgewicht proportional kleiner werden, um das gleiche Lastmoment nicht zu überschreiten.
Die folgende Tabelle zeigt ein typisches Beispiel für einen Gegengewichtsstapler mit 2000 kg Nennkapazität bei 500 mm Lastschwerpunkt:
| Lastschwerpunkt (mm) | Maximale Hubkapazität (kg) | Reduzierung (%) |
|---|---|---|
| 500 | 2000 | 0 |
| 600 | 1667 | 16.7 |
| 700 | 1429 | 28.6 |
| 800 | 1250 | 37.5 |
| 900 | 1111 | 44.4 |
| 1000 | 1000 | 50.0 |
Diese Werte sind vereinfacht und dienen nur zur Veranschaulichung. In der Realität spielen auch Hubhöhe, Neigung des Hubgerüsts und andere Faktoren eine Rolle. Dennoch wird deutlich: Eine Verdopplung des Lastschwerpunkts halbiert die Hubkapazität. Daher ist es gefährlich, einen Stapler mit 2000 kg Kapazität für eine 1500 kg schwere Last mit 800 mm Lastschwerpunkt zu verwenden – der Stapler wäre überlastet.
Lastschwerpunkt und Anbaugeräte
Anbaugeräte wie Zinkenverstellgeräte, Klammern, Schaufeln oder Drehgeräte verändern den Lastschwerpunkt erheblich. Sie fügen nicht nur Gewicht hinzu, sondern verschieben auch den Schwerpunkt nach vorne. Der effektive Lastschwerpunkt (auch "Lastschwerpunkt des Anbaugeräts") muss daher bei der Kapazitätsberechnung berücksichtigt werden. Oft geben Hersteller von Anbaugeräten eigene Tragfähigkeitsdiagramme heraus, die den zusätzlichen Abstand und das Eigengewicht berücksichtigen.
Ein Beispiel: Ein Zinkenverstellgerät mit 100 kg Eigengewicht und einer Bautiefe von 200 mm erhöht den Lastschwerpunkt um 200 mm. Wenn die Last ursprünglich 600 mm hatte, beträgt der neue Lastschwerpunkt 800 mm. Die Hubkapazität sinkt entsprechend. Daher sollten Sie bei der Stapler-Auswahl immer die geplanten Anbaugeräte einbeziehen.
Praktische Tipps zur Auswahl des richtigen Staplers
- Ermitteln Sie den maximalen Lastschwerpunkt Ihrer Güter: Messen Sie die tatsächlichen Lasten oder fragen Sie Ihren Lieferanten. Berücksichtigen Sie auch zukünftige Lasten.
- Prüfen Sie das Tragfähigkeitsdiagramm: Jeder Stapler hat ein Diagramm, das die Kapazität in Abhängigkeit von Lastschwerpunkt und Hubhöhe zeigt. Vergleichen Sie Ihre Anforderungen mit diesem Diagramm.
- Planen Sie Reserven ein: Wählen Sie einen Stapler, der auch bei etwas größerem Lastschwerpunkt noch ausreichend Kapazität bietet. Sicherheit geht vor.
- Berücksichtigen Sie Anbaugeräte: Wenn Sie Anbaugeräte verwenden, reduzieren Sie die Nennkapazität entsprechend oder wählen Sie einen stärkeren Stapler.
- Schulen Sie Ihre Fahrer: Der Lastschwerpunkt muss Teil der regelmäßigen Sicherheitsunterweisung sein. Fahrer sollten wissen, wie sie die Last richtig aufnehmen und dass eine falsche Lastaufnahme zum Kippen führen kann.
- Nutzen Sie moderne Technik: Einige Stapler bieten wiegende Lastaufnahmemittel oder Neigungsmesser, die den Fahrer unterstützen. BYD Elektrostapler mit Lithiumbatterien sind bekannt für ihre Zuverlässigkeit und Sicherheit.

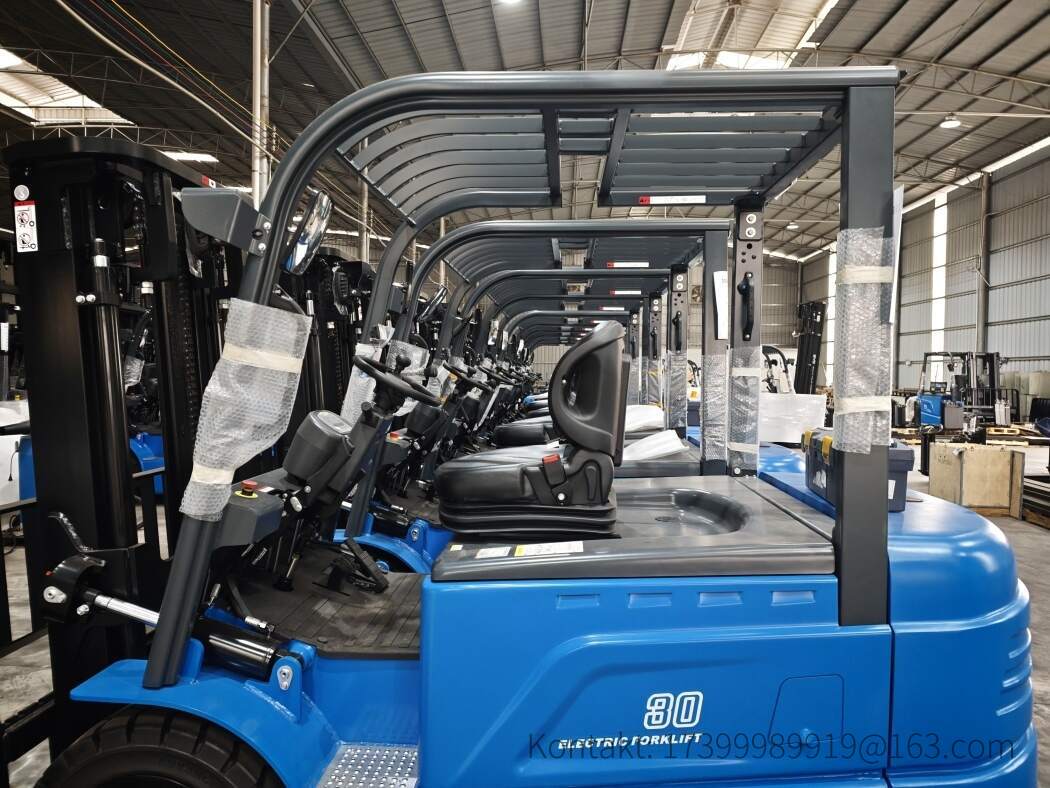

BYD Elektrostapler und Lithiumbatterien
BYD ist ein weltweit führender Hersteller von Elektrostaplern und Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Stapler sind besonders für den intensiven Einsatz in Lager und Produktion geeignet. Sie zeichnen sich durch hohe Energieeffizienz, lange Lebensdauer und geringe Wartungskosten aus. Für die Auswahl des richtigen Staplers ist auch hier der Lastschwerpunkt entscheidend. BYD bietet eine breite Palette von Gegengewichtsstaplern mit verschiedenen Kapazitäten und Lastschwerpunkten an, sodass für jede Anwendung die passende Lösung gefunden werden kann.
Ein weiterer Vorteil: Die Lithiumbatterien von BYD können schnell geladen werden und ermöglichen den Mehrschichtbetrieb ohne Batteriewechsel. Dadurch steigt die Produktivität, und die Stapler können optimal an die Lastanforderungen angepasst werden. Achten Sie bei der Auswahl darauf, dass der Stapler für Ihren spezifischen Lastschwerpunkt ausgelegt ist – die BYD-Vertriebspartner unterstützen Sie gerne dabei.
Fazit
Der Lastschwerpunkt ist weit mehr als eine technische Kennzahl – er ist ein Sicherheits- und Wirtschaftlichkeitsfaktor ersten Ranges. Wer bei der Stapler-Auswahl den Lastschwerpunkt ignoriert, riskiert Unfälle, Beschädigungen und unnötige Kosten. Nehmen Sie sich daher Zeit, Ihre Lasten genau zu analysieren und den passenden Stapler auszuwählen. Ob Sie einen Elektrostapler von BYD oder ein anderes Fabrikat in Betracht ziehen: Der Lastschwerpunkt muss immer im Zentrum der Entscheidung stehen.
