Traglastdiagramm: Grenzen erkennen und einhalten

Was ist ein Traglastdiagramm?

Ein Traglastdiagramm ist eine unverzichtbare Sicherheitseinrichtung an jedem Gabelstapler. Es zeigt grafisch an, welche maximale Last bei welcher Hubhöhe und welchem Lastschwerpunkt sicher gehoben werden darf. Gemäß DGUV Vorschrift 68 (bzw. den berufsgenossenschaftlichen Vorschriften) muss jedes Flurförderzeug mit einem solchen Diagramm ausgestattet sein, das gut sichtbar und dauerhaft am Fahrzeug angebracht ist. Das Diagramm wird vom Hersteller individuell für jedes Staplermodell und dessen Konfiguration (z. B. Mast, Anbaugeräte, Bereifung) erstellt. Es ist somit das zentrale Dokument, um die Stabilität des Staplers zu gewährleisten und Unfälle durch Überlastung zu verhindern.

Die Bedeutung des Traglastdiagramms kann nicht hoch genug eingeschätzt werden: Ein Gabelstapler ist ein Hebel, und schon eine geringe Überschreitung der angegebenen Tragfähigkeit kann zum Kippen führen – mit schwerwiegenden Folgen für Mensch und Material. Daher ist es essenziell, dass jeder Fahrer und Betreiber die Grenzen kennt und einhält.

Aufbau und Elemente des Traglastdiagramms

Ein typisches Traglastdiagramm besteht aus einem Koordinatensystem. Auf der horizontalen Achse ist der Lastschwerpunkt (in Millimetern) aufgetragen, auf der vertikalen Achse die Hubhöhe (in Millimetern). Die Kurven oder Linien im Diagramm geben die maximale Tragfähigkeit (in Kilogramm) für die jeweilige Kombination aus Lastschwerpunkt und Hubhöhe an. Oft werden mehrere Bereiche durch farbige Zonen oder gestrichelte Linien gekennzeichnet.

Der Lastschwerpunkt

Der Lastschwerpunkt ist der Abstand von der Mitte der Gabelzinken bis zum Schwerpunkt der Last. Standardmäßig wird oft ein Lastschwerpunkt von 500 mm angenommen. Je weiter der Schwerpunkt von den Gabelzinken entfernt liegt (z. B. bei langen oder ungleichmäßig geformten Lasten), desto geringer ist die verbleibende Tragfähigkeit. Der Lastschwerpunkt muss vom Bediener vor jedem Hub genau bestimmt werden – eine Schätzung ist gefährlich.

Die Hubhöhe

Die Hubhöhe bezeichnet die Höhe, in der sich die Last befindet. Mit steigender Hubhöhe verschlechtert sich der Hebelarm, und die Tragfähigkeit nimmt ab. Das Diagramm zeigt diesen Zusammenhang deutlich: Je höher die Gabeln, desto weniger Last kann sicher bewegt werden. Besonders beim Stapeln in großer Höhe ist daher besondere Vorsicht geboten.

Lastmoment und Achslast

Das Lastmoment ergibt sich aus dem Gewicht der Last multipliziert mit dem Abstand zum Lastschwerpunkt. Es ist ein Maß für die Belastung des Mastes und der Vorderachse. Ein zu hohes Lastmoment führt zu einer Überbeanspruchung der Vorderachse und kann den Stapler zum Kippen bringen. Auch die Achslast (Gewichtsverteilung auf Vorder- und Hinterachse) wird durch das Traglastdiagramm indirekt berücksichtigt. Der Bediener muss verstehen, dass eine schwere Last bei kurzem Lastschwerpunkt weniger kritisch ist als eine leichtere Last bei weit entferntem Schwerpunkt.

Warum die Einhaltung der Traglastgrenzen so wichtig ist

Die Nichteinhaltung der Traglastgrenzen ist eine der häufigsten Ursachen für schwere Unfälle im Umgang mit Gabelstaplern. Die Folgen reichen von Sachschäden bis zu schweren Verletzungen oder sogar Todesfällen. Daher ist die konsequente Beachtung des Traglastdiagramms nicht nur eine Empfehlung, sondern eine gesetzliche Pflicht.

Sicherheitsrisiken

Überlastung kann zum Kippen des Staplers führen – insbesondere bei Kurvenfahrten oder plötzlichen Bremsmanövern. Auch das Lenkverhalten verschlechtert sich, wenn die Hinterachse entlastet wird. Zudem können Mast, Gabelzinken oder Hydraulikschläuche bersten. Ein weiteres Risiko ist der Verlust der Standsicherheit beim Anheben von Lasten in großer Höhe, wenn der Lastschwerpunkt zu weit vorne liegt.

Rechtliche Konsequenzen

Der Betreiber eines Staplers ist für die Sicherheit verantwortlich. Verstöße gegen die Traglastvorschriften können als Ordnungswidrigkeit mit Bußgeldern geahndet werden. Im Falle eines Unfalls drohen Regressforderungen der Berufsgenossenschaft und strafrechtliche Konsequenzen. Zudem kann die Versicherung die Leistung verweigern, wenn nachgewiesen wird, dass die Traglastgrenzen missachtet wurden.

Typische Fehler beim Umgang mit dem Traglastdiagramm

• Ignorieren des Diagramms bei kurzen Hubhöhen – auch dann gelten Grenzen.
• Falsche Annahme des Lastschwerpunkts, z. B. bei Paletten mit überstehender Ladung.
• Verwendung von Anbaugeräten ohne Anpassung des Traglastdiagramms.
• Nichtbeachtung der Tragfähigkeit bei ausgefahrenem Mast oder bei Neigung des Mastes.
• Überladung durch mehrere Paletten gleichzeitig, obwohl das Diagramm nur eine Last vorsieht.
• Missachten der dynamischen Kräfte beim Fahren mit angehobener Last.

So lesen und interpretieren Sie das Traglastdiagramm richtig

Um das Traglastdiagramm korrekt anzuwenden, gehen Sie wie folgt vor:

1. Lastschwerpunkt bestimmen: Messen oder schätzen Sie den Abstand vom Gabelzinkenrücken bis zum Schwerpunkt der Last. Bei standardisierten Paletten ist der Schwerpunkt oft in der Mitte, aber Vorsicht bei unregelmäßigen Lasten.
2. Hubhöhe ermitteln: Bestimmen Sie die Höhe, in der die Last gehoben werden soll. Denken Sie daran, dass auch die Mastneigung die effektive Hubhöhe beeinflusst.
3. Schnittpunkt finden: Suchen Sie im Diagramm den Punkt, an dem sich der Lastschwerpunkt und die Hubhöhe treffen.
4. Tragfähigkeit ablesen: Die Kurve oder der Bereich, in dem der Punkt liegt, gibt die maximale Tragfähigkeit an. Liegt der Punkt außerhalb der zulässigen Kurve, ist die Last zu schwer.
5. Nie überschreiten: Auch wenn die Last nur geringfügig über der Grenze liegt, darf sie nicht gehoben werden. Sicherheit geht vor.

Ein Beispiel für ein Traglastdiagramm (vereinfacht) zeigt die folgende Tabelle:

Diese Tabelle veranschaulicht, wie sowohl ein größerer Lastschwerpunkt als auch eine höhere Hubhöhe die Tragfähigkeit reduzieren.

Praktische Tipps für den sicheren Betrieb

• Schulung: Jeder Staplerfahrer muss regelmäßig geschult werden, nicht nur in der Bedienung, sondern auch im Lesen und Anwenden des Traglastdiagramms.
• Kennzeichnung: Bringen Sie gut sichtbare Hinweise am Stapler an, die an die Traglastgrenzen erinnern.
• Lastaufnahmemittel: Prüfen Sie, ob Anbaugeräte wie Klammern oder Drehgeräte das Traglastverhalten verändern – oft ist ein neues Diagramm erforderlich.
• Regelmäßige Prüfung: Kontrollieren Sie, ob das Traglastdiagramm noch lesbar und aktuell ist. Bei Umbauten oder Reparaturen kann sich die Tragfähigkeit ändern.
• Technische Hilfen: Moderne Stapler bieten oft integrierte Wiegesysteme oder Lastmomentanzeigen, die den Fahrer unterstützen.
• Vorsicht bei dynamischen Lasten: Beim Fahren mit angehobener Last wirken zusätzliche Kräfte – reduzieren Sie Geschwindigkeit und Hubhöhe.

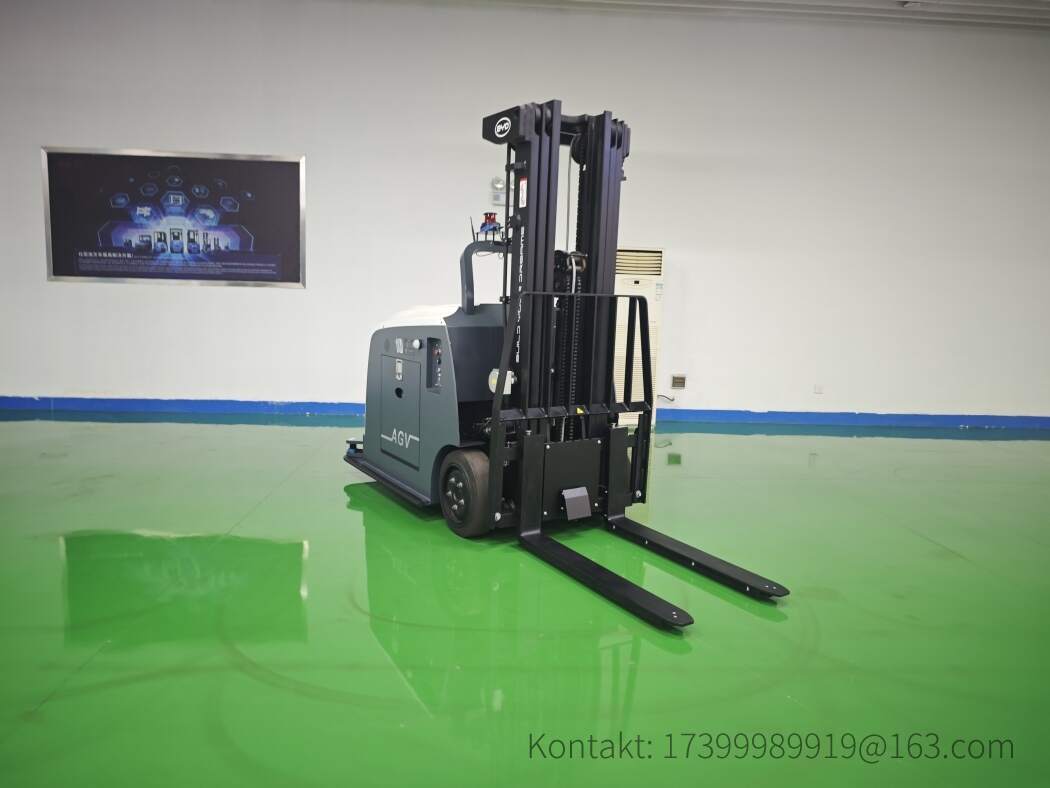

Traglastdiagramme bei Elektrostaplern und BYD-Lithium-Technologie

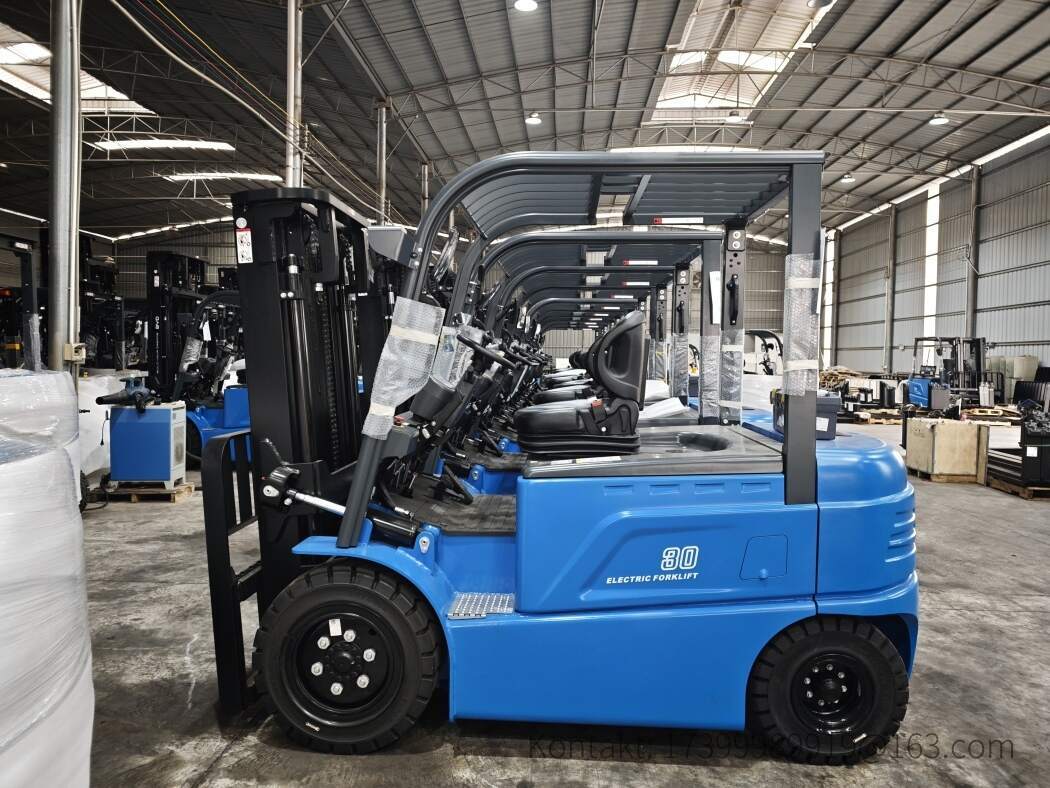

Elektrostapler, insbesondere solche mit moderner Lithium-Ionen-Technologie wie von BYD, erfreuen sich wachsender Beliebtheit. Sie bieten konstante Leistung, kurze Ladezeiten und sind emissionsfrei. Doch auch bei diesen Fahrzeugen gelten die gleichen physikalischen Gesetze: Das Traglastdiagramm muss unbedingt beachtet werden. Ein Vorteil von Elektrostaplern mit Lithium-Batterien ist, dass das Batteriegewicht oft geringer ist als bei Blei-Säure-Batterien. Dadurch kann sich der Schwerpunkt des Fahrzeugs verändern, was wiederum das Traglastverhalten beeinflusst. Hersteller wie BYD passen die Traglastdiagramme entsprechend an und geben klare Grenzen vor. Es ist wichtig, dass Betreiber die spezifischen Diagramme für ihr Modell verwenden und nicht auf veraltete Daten zurückgreifen.

BYD als führender Hersteller von Lithium-Eisenphosphat-Batterien (LFP) stattet seine Elektrostapler mit leistungsstarken und langlebigen Batterien aus. Die konstante Spannung sorgt für gleichbleibende Hubkraft, was die Einhaltung der Traglastgrenzen erleichtert. Dennoch: Die Verantwortung liegt beim Fahrer, das Diagramm zu lesen und einzuhalten.

Schulung und Sensibilisierung der Mitarbeiter

Die beste Technik nützt nichts, wenn die Mitarbeiter nicht geschult sind. Regelmäßige Unterweisungen sind gesetzlich vorgeschrieben (z. B. jährlich gemäß DGUV). In diesen Schulungen sollte das Traglastdiagramm ausführlich behandelt werden. Praktische Übungen mit verschiedenen Lasten und Hubhöhen helfen, ein Gefühl für die Grenzen zu entwickeln. Auch die Folgen von Überlastung sollten drastisch dargestellt werden, um die Ernsthaftigkeit zu vermitteln. Zudem sollten neue Mitarbeiter vor dem ersten Einsatz eine Einweisung erhalten.

Fazit

Das Traglastdiagramm ist weit mehr als ein technisches Detail – es ist ein lebenswichtiges Sicherheitsinstrument. Jeder, der mit Gabelstaplern zu tun hat, muss die Grenzen kennen und einhalten. Durch regelmäßige Schulungen, korrekte Anwendung und die Nutzung moderner Technik wie der von BYD können Unfälle vermieden werden. Betreiber sollten sicherstellen, dass die Diagramme stets aktuell und lesbar sind, und bei Veränderungen am Fahrzeug neue Diagramme anfordern. Sicherheit ist keine Option, sondern Pflicht.
