Der Lastschwerpunkt ist eine der wichtigsten, aber auch am häufigsten missverstandenen Angaben an einem Gabelstapler. Wer die Lastschwerpunkt-Kennzeichnung und das dazugehörige Tragfähigkeitsdiagramm nicht richtig interpretiert, riskiert nicht nur teure Schäden an Maschine und Ware, sondern auch schwere Unfälle. In diesem umfassenden Ratgeber erklären wir, was der Lastschwerpunkt ist, wie Sie die Kennzeichnung am Stapler lesen, welche Faktoren die Resttragfähigkeit beeinflussen und worauf Sie im täglichen Betrieb achten müssen.
Was ist der Lastschwerpunkt bei einem Gabelstapler?
Der Lastschwerpunkt (englisch: load center) ist der horizontale Abstand zwischen der Vorderkante der Gabelzinken und dem Schwerpunkt der aufgenommenen Last. Er wird in Millimetern oder Zoll gemessen und ist die zentrale Bezugsgröße für die gesamte Tragfähigkeitsberechnung eines Gabelstaplers.
Bei Standard-Gabelstaplern wird der Lastschwerpunkt ab Werk üblicherweise mit 500 mm (20 Zoll) angegeben. Dieser Wert gilt für eine kompakte, gleichmäßig verteilte Last auf einer Europalette. Sobald die Last weiter von der Gabelspitze entfernt liegt, vergrößert sich der Hebelarm und die tatsächlich sichere Tragfähigkeit sinkt – oft dramatisch.
Die Lastschwerpunkt-Kennzeichnung ist Teil des Tragfähigkeitsschilds (Capacity Plate), das gut sichtbar am Fahrerplatz angebracht sein muss. Sie besteht aus zwei Elementen: dem Nenn-Lastschwerpunkt und dem Tragfähigkeitsdiagramm, das die zulässige Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt zeigt.
Warum die Lastschwerpunkt-Kennzeichnung so wichtig ist
Ein Gabelstapler ist ein Hebel. Je weiter eine Last vom Drehpunkt (der Vorderachse) entfernt liegt, desto größer ist das Kippmoment. Die Kennzeichnung am Fahrzeug ist deshalb kein bürokratisches Detail, sondern die einzige verbindliche Grundlage, um zu entscheiden, ob eine Last sicher gehoben werden darf.
- Kippgefahr: Ein falsch eingeschätzter Lastschwerpunkt ist eine der häufigsten Ursachen für umstürzende Stapler.
- Rechtliche Sicherheit: Betreiber sind nach DGUV und Betriebssicherheitsverordnung verpflichtet, die zulässigen Traglasten einzuhalten.
- Anbaugeräte: Jedes Anbaugerät wie Zinkenverstellgerät, Klammer oder Schaufel verändert den Lastschwerpunkt und reduziert die Nenntragfähigkeit.
- Wirtschaftlichkeit: Wer die Resttragfähigkeit kennt, nutzt seinen Fuhrpark optimal, ohne zu überladen.
Das Tragfähigkeitsdiagramm richtig lesen
Das Tragfähigkeitsdiagramm (auch Lastdiagramm genannt) ist das Herzstück der Lastschwerpunkt-Kennzeichnung. Es zeigt grafisch oder tabellarisch, welche Last bei welcher Hubhöhe und welchem Lastschwerpunkt maximal zulässig ist.
Die Achsen des Diagramms
Auf der X-Achse wird der Lastschwerpunkt in Millimetern abgetragen (z. B. 500, 600, 700, 800, 900, 1000 mm). Auf der Y-Achse findet sich die Hubhöhe in Millimetern (z. B. 3000, 4000, 5000 mm). Die eingezeichneten Kurven oder die Tabelle geben die maximale Last in Kilogramm an. Wichtig: Die Werte gelten nur bei vertikalem Mast und ohne Anbaugeräte.
Beispiel eines Tragfähigkeitsdiagramms
| Hubhöhe (mm) | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 3000 | 2000 kg | 1800 kg | 1550 kg |
| 4000 | 1800 kg | 1600 kg | 1350 kg |
| 5000 | 1550 kg | 1350 kg | 1150 kg |
| 6000 | 1300 kg | 1100 kg | 900 kg |
Schon an diesem vereinfachten Beispiel wird deutlich: Ein Stapler mit 2000 kg Nenntragfähigkeit kann bei 6000 mm Hubhöhe und 700 mm Lastschwerpunkt nur noch 900 kg sicher heben – weniger als die Hälfte der ausgewiesenen Nennlast.
Nenntragfähigkeit und Resttragfähigkeit
Die Nenntragfähigkeit ist der Wert, der bei Nenn-Lastschwerpunkt (meist 500 mm) und einer definierten Hubhöhe gilt. Die Resttragfähigkeit ist die tatsächlich verbleibende Tragfähigkeit unter den realen Einsatzbedingungen. Sie liegt immer unter der Nenntragfähigkeit, sobald Hubhöhe, Lastschwerpunkt oder Anbaugeräte von den Nennbedingungen abweichen.
Faktoren, die die Resttragfähigkeit beeinflussen
Mehrere Größen wirken gleichzeitig auf die Stabilität des Gabelstaplers ein. Die wichtigsten sind:
- Lastschwerpunkt: Je weiter vorn der Schwerpunkt liegt, desto geringer die Tragfähigkeit.
- Hubhöhe: Mit steigender Hubhöhe wandert der Lastschwerpunkt nach vorn und die Stabilität sinkt.
- Anbaugeräte: Jedes Zusatzgerät bringt Eigengewicht und einen zusätzlichen Lastabstand (Load Distance) mit. Der Hersteller gibt dafür reduzierte Tragfähigkeitstabellen heraus.
- Mastneigung: Vorwärtsneigen vergrößert den Hebelarm und reduziert die zulässige Last.
- Reifen und Radstand: Luft- oder Vollgummireifen, Radstand und Spurweite bestimmen das Kippmoment des Fahrzeugs.
- Batteriegewicht: Bei Elektrostaplern ist das Gegengewicht teilweise die Batterie. Eine falsche Batterie kann die Stabilität erheblich beeinflussen.
So berechnen Sie die Resttragfähigkeit überschlägig
Für gleiche Hubhöhen und ohne Anbaugeräte gilt näherungsweise: Die zulässige Last ist umgekehrt proportional zum Lastschwerpunkt. Die Formel lautet:
Resttragfähigkeit = Nenntragfähigkeit × (Nenn-Lastschwerpunkt ÷ tatsächlicher Lastschwerpunkt)
Beispiel: Ein Stapler mit 2000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt soll eine Last mit 700 mm Schwerpunktabstand heben. Rechnung: 2000 kg × (500 ÷ 700) = 1428 kg. Die tatsächlich sichere Last beträgt also rund 1430 kg – nicht 2000 kg.
Hinweis: Diese Faustformel ersetzt nicht das Tragfähigkeitsdiagramm des Herstellers. Sie dient nur als schnelle Plausibilitätsprüfung im Alltag.
Typische Fehler und Gefahren im Betrieb
- Nur die Nennlast beachten: Viele Fahrer schauen nur auf die große Zahl auf dem Schild und ignorieren das Diagramm.
- Verschobene Lasten: Paletten mit überstehender Ware oder lose Gitterboxen verlagern den Schwerpunkt nach vorn.
- Gabelverlängerungen: Sie vergrößern den Lastabstand und senken die Tragfähigkeit drastisch – oft ohne neue Kennzeichnung.
- Schräglauf und dynamische Kräfte: Beschleunigen, Bremsen und Kurvenfahren erzeugen zusätzliche Kippmomente.
- Unleserliche Schilder: Ein beschädigtes oder fehlendes Tragfähigkeitsschild macht den Stapler rechtlich nicht betriebsbereit.
Praktische Tipps für den sicheren Umgang
- Prüfen Sie vor jeder Schicht, ob das Tragfähigkeitsschild vorhanden und lesbar ist.
- Ermitteln Sie bei unregelmäßigen Lasten den tatsächlichen Lastschwerpunkt – im Zweifel mit einem Sicherheitszuschlag.
- Verwenden Sie bei Anbaugeräten ausschließlich die vom Hersteller mitgelieferte, angepasste Tragfähigkeitstabelle.
- Schulen Sie Fahrer regelmäßig nach DGUV Vorschrift 68 und dokumentieren Sie die Unterweisung.
- Achten Sie auf die richtige Batterie: Bei Elektrostaplern ist das Batteriegewicht Teil des Gegengewichts.
- Neigen Sie den Mast nur so weit wie nötig und heben Sie Lasten erst nach dem Anheben auf Reisehöhe.
- Bei langen Lasten oder hohen Hubhöhen: Last immer möglichst tief und nah am Mast transportieren.
Lastschwerpunkt-Kennzeichnung bei modernen Lithium-Staplern

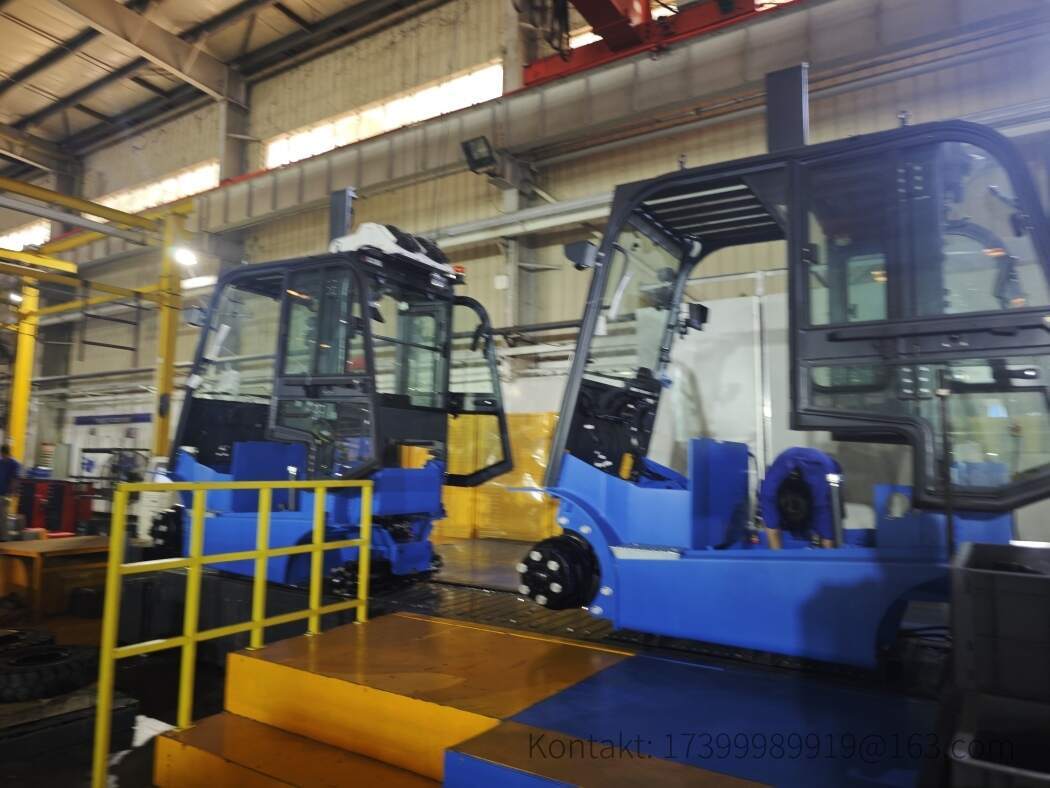

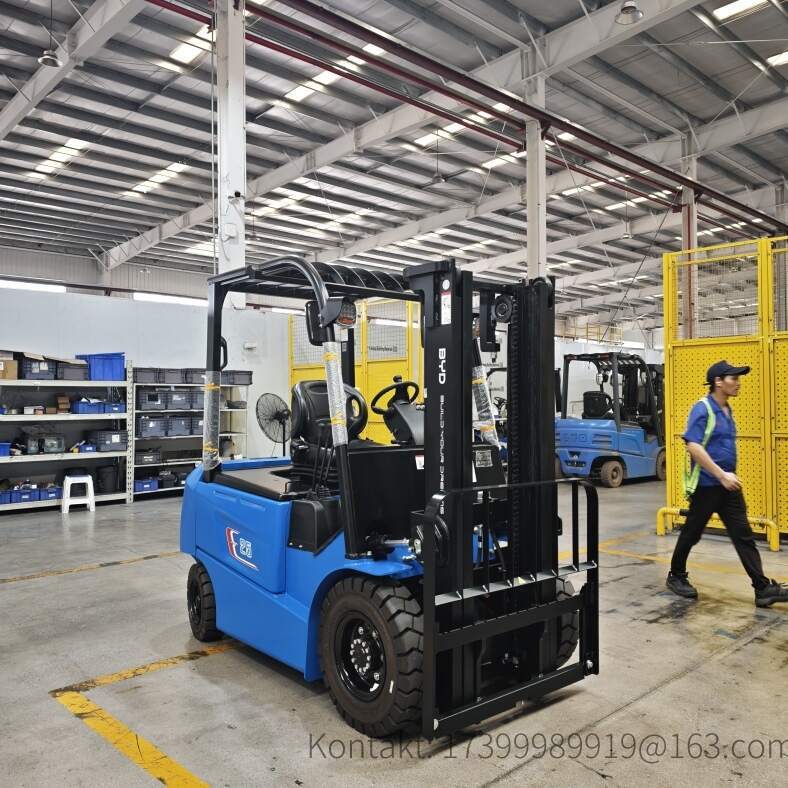

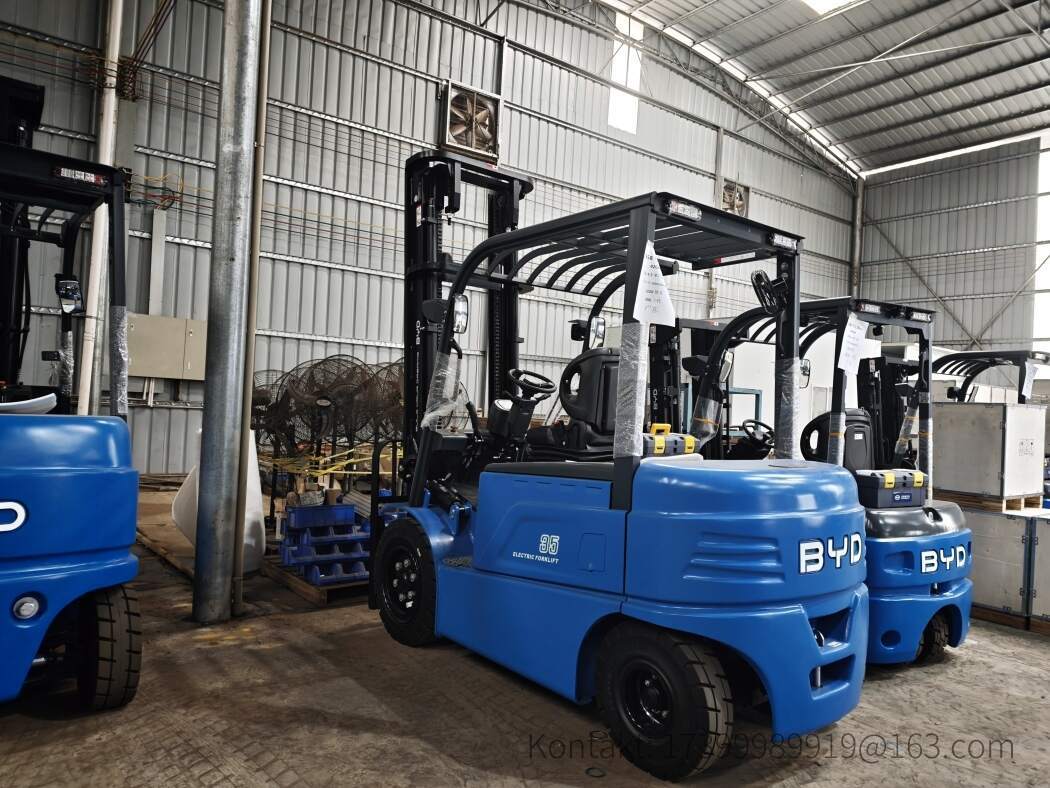

Moderne Elektrostapler mit Lithium-Ionen-Batterie, wie sie zum Beispiel BYD für die Intralogistik anbietet, verändern die Rahmenbedingungen. Lithium-Batterien sind deutlich leichter als Blei-Säure-Batterien und haben ein anderes Gewichtsprofil. Hersteller passen deshalb Gegengewicht und Tragfähigkeitskennzeichnung exakt auf die verbaute Batterie an.
Ein weiterer Vorteil: Lithium-Stapler erlauben Zwischenladung und haben eine konstante Leistungsabgabe. Das ändert nichts an der Physik des Lastschwerpunkts – die Kennzeichnung bleibt die verbindliche Grundlage. Wer auf BYD-Lithium-Stapler umsteigt, sollte prüfen, ob die vorhandenen Anbaugeräte und Lastaufnahmemittel weiterhin zur neuen Tragfähigkeitstabelle passen.
Kennzeichnungspflichten und Normen
Die Anforderungen an die Lastschwerpunkt-Kennzeichnung sind in der Norm DIN EN ISO 3691-1 sowie in den Herstellerrichtlinien festgelegt. Das Tragfähigkeitsschild muss dauerhaft am Fahrzeug angebracht und in der Sprache des Betreiberlandes lesbar sein. Bei Änderungen am Fahrzeug – etwa durch einen anderen Mast, ein Anbaugerät oder eine andere Batterie – muss die Kennzeichnung aktualisiert werden.
Fazit
Die Lastschwerpunkt-Kennzeichnung ist weit mehr als eine Zahl auf einem Blechschild. Sie ist die Grundlage jeder sicheren Hubentscheidung. Wer den Lastschwerpunkt versteht, das Tragfähigkeitsdiagramm lesen kann und die Resttragfähigkeit richtig einschätzt, schützt Menschen, Ware und Maschine – und nutzt seinen Gabelstapler wirtschaftlich und rechtskonform. Prüfen Sie regelmäßig die Kennzeichnung an Ihren Fahrzeugen und schulen Sie Ihre Fahrer.
Für Fragen zu Lithium-Gabelstaplern, Anbaugeräten und Tragfähigkeitskennzeichnungen erreichen Sie unser Team unter info@bydfork.com.
