Lastschwerpunkt verstehen: Sicherheit im Staplerbetrieb

Einleitung: Warum der Lastschwerpunkt über Leben und Sicherheit entscheidet

Im Staplerbetrieb ist der Lastschwerpunkt (auch Lastmittelpunkt genannt) eine der wichtigsten physikalischen Größen, die über Stabilität, Kippgefahr und letztlich über die Sicherheit von Mensch und Material entscheidet. Viele Unfälle mit Gabelstaplern – ob in Lagerhallen, auf Ladehöfen oder in Produktionsbetrieben – gehen auf eine falsche Einschätzung des Lastschwerpunkts zurück. Wer die Grundlagen versteht, kann Gefahren frühzeitig erkennen und vermeiden. Besonders bei Elektrostaplern mit Lithium-Ionen-Batterien, wie sie BYD anbietet, ist das Verständnis des Lastschwerpunkts unerlässlich, da diese Fahrzeuge zwar wartungsarm und effizient sind, aber physikalischen Gesetzen ebenso unterliegen wie konventionelle Stapler.

Was ist der Lastschwerpunkt?

Der Lastschwerpunkt ist der Abstand von der vorderen Stirnfläche der Gabelzinken bis zum Schwerpunkt der aufgenommenen Last. Er wird in Millimetern angegeben und ist eine feste Größe, die der Staplerhersteller für jede Tragfähigkeitsklasse definiert. Standardmäßig liegt der Lastschwerpunkt bei 500 mm oder 600 mm, gemessen ab Gabelrücken. Dieser Wert ist die Grundlage für das Lastdiagramm, das die maximale Tragfähigkeit in Abhängigkeit von Hubhöhe und Lastschwerpunkt angibt.

Ein anschauliches Beispiel: Eine Last von 1.000 kg, die gleichmäßig auf einer Palette verteilt ist, hat ihren Schwerpunkt in der Mitte der Palette. Je weiter diese Mitte von der Gabelfront entfernt ist, desto größer ist der Hebel, der auf den Stapler wirkt. Bereits eine Verschiebung des Schwerpunkts um 100 mm kann die Tragfähigkeit um 20 bis 30 Prozent reduzieren.

Physikalische Grundlagen und das Stabilitätsdreieck

Die Stabilität eines Gabelstaplers beruht auf dem Prinzip des Hebelgesetzes. Das Gewicht der Last erzeugt ein Drehmoment um die Vorderachse, das durch das Gegengewicht am Heck ausgeglichen werden muss. Die Verbindungslinie zwischen Vorderachse, Hinterachse und Gegengewicht bildet das sogenannte Stabilitätsdreieck. Solange der gemeinsame Schwerpunkt von Stapler und Last innerhalb dieses Dreiecks liegt, bleibt der Stapler stabil.

Wird der Lastschwerpunkt nach vorne verlagert – etwa durch eine falsch positionierte Last oder durch Anbaugeräte –, verschiebt sich auch der gemeinsame Schwerpunkt nach vorne. Verlässt er das Stabilitätsdreieck, kippt der Stapler nach vorne. Besonders gefährlich ist dies bei Kurvenfahrten oder beim Anheben der Last, da zusätzliche dynamische Kräfte wirken.

Lastdiagramm und Tragfähigkeit: Die Zahlen richtig lesen

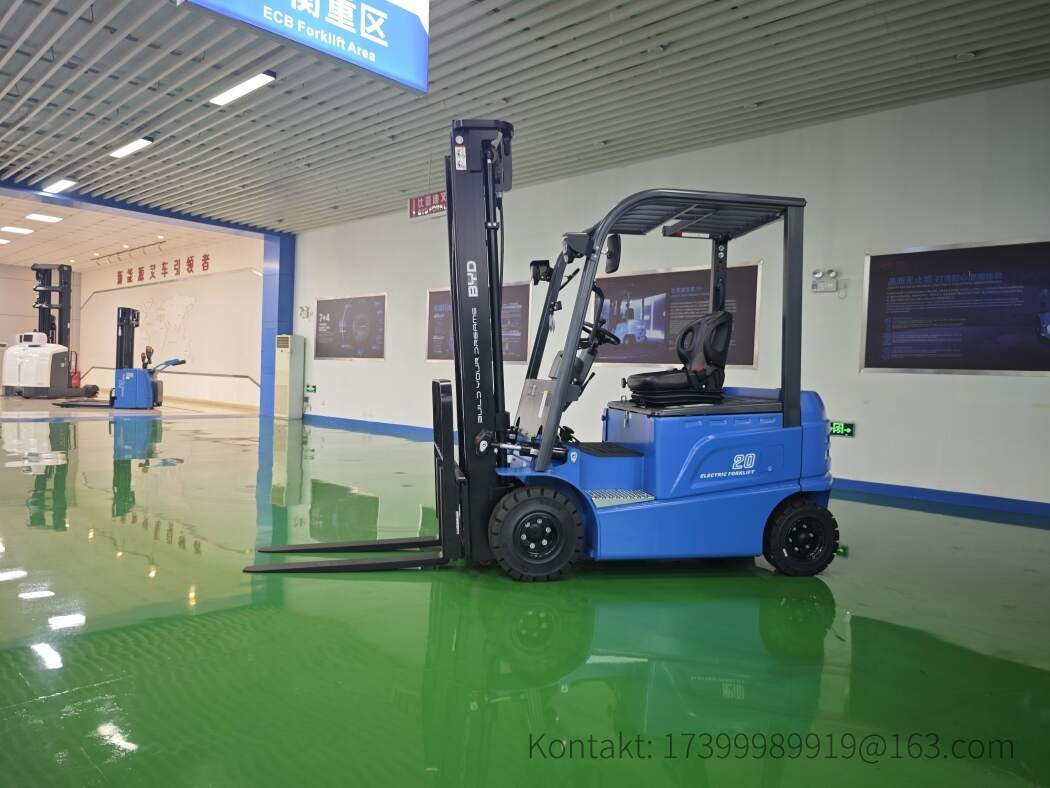

Jeder Gabelstapler besitzt ein Lastdiagramm, das die Tragfähigkeit in Abhängigkeit von Lastschwerpunkt und Hubhöhe angibt. Die Nennkapazität bezieht sich immer auf einen definierten Lastschwerpunkt (meist 500 mm) und eine bestimmte Hubhöhe (oft 0 mm). Wird der Lastschwerpunkt größer oder die Hubhöhe höher, sinkt die erlaubte Last. Die folgende Tabelle zeigt ein typisches Beispiel für einen Elektrostapler mit 2,5 t Nennkapazität:

Diese Werte machen deutlich: Wer den Lastschwerpunkt ignoriert, riskiert eine Überladung, die zum Kippen oder zum Bruch von Bauteilen führen kann. Besonders bei hohen Hubhöhen ist die Tragfähigkeit drastisch reduziert.

Einfluss von Anbaugeräten und Lastaufnahmemitteln

Anbaugeräte wie Gabelverlängerungen, Klammern, Drehgeräte oder Schaufeln verändern den Lastschwerpunkt erheblich. Sie vergrößern den Abstand zwischen Last und Gabelrücken und reduzieren dadurch die nutzbare Tragfähigkeit. Der Hersteller gibt für jedes Anbaugerät einen eigenen Tragfähigkeitsverlust an, der im Lastdiagramm berücksichtigt werden muss. Ein weit verbreiteter Fehler ist die Annahme, dass die Nennkapazität des Staplers auch mit Anbaugerät gilt. Tatsächlich kann die Tragfähigkeit um 30 bis 50 Prozent sinken.

Die Rolle der Batterie und des Gegengewichts

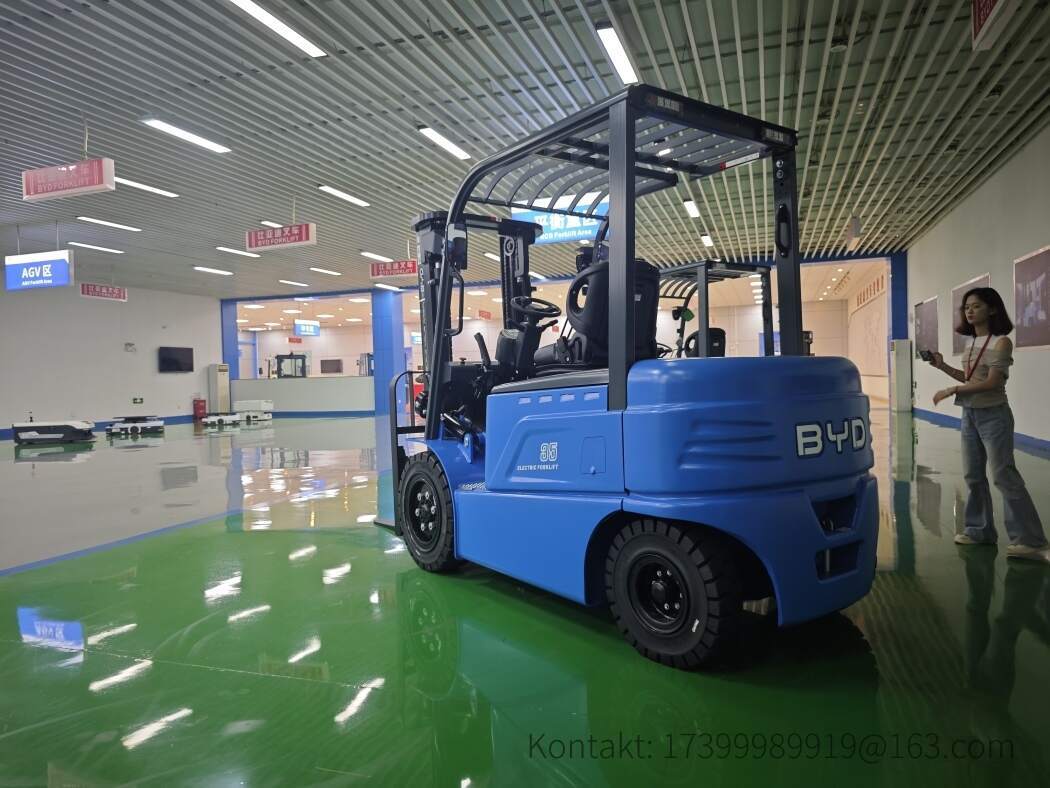

Bei Elektrostaplern übernimmt die Batterie eine Doppelfunktion: Sie dient als Energiespeicher und gleichzeitig als Teil des Gegengewichts. Blei-Säure-Batterien haben ein hohes Gewicht, das fest einkalkuliert ist. BYD setzt auf Lithium-Eisenphosphat-Batterien (LFP), die leichter und kompakter sind, aber dennoch das notwendige Gegengewicht durch eine intelligente Integration in das Chassis bieten. Der Vorteil: konstante Leistung, keine Wartung und keine Gasung. Dennoch muss der Fahrer den Lastschwerpunkt stets beachten, denn die Physik bleibt unverändert.

Ein weiterer Pluspunkt der BYD-Lithium-Technologie ist die Möglichkeit des schnellen Zwischenladens, wodurch der Stapler länger im Einsatz bleiben kann. Doch auch hier gilt: Sicherheit geht vor. Die Batterie darf niemals als Ausrede für eine unsachgemäße Beladung dienen.

Praktische Tipps für sicheres Arbeiten

• Last immer so nah wie möglich am Mast aufnehmen, um den Lastschwerpunkt zu minimieren.
• Vor jeder Fahrt das Lastdiagramm prüfen und die tatsächliche Last sowie deren Schwerpunkt kennen.
• Niemals die Nennkapazität überschreiten, auch wenn die Last optisch klein erscheint.
• Beim Fahren die Last niedrig halten (ca. 150–300 mm über dem Boden) und den Mast nach hinten neigen.
• Kurven langsam und mit ausreichendem Radius fahren, um dynamische Kippkräfte zu vermeiden.
• Bei unklaren Lasten oder Anbaugeräten den Vorgesetzten oder Sicherheitsbeauftragten hinzuziehen.
• Regelmäßige Sichtprüfungen der Gabelzinken auf Verformungen oder Risse durchführen.

Häufige Fehler und Gefahren

Zu den häufigsten Fehlern zählen: das Ignorieren des Lastdiagramms, das Fahren mit angehobener Last, das Schrägstellen des Mastes während der Fahrt, die Verwendung ungeeigneter Anbaugeräte sowie die Überladung durch mehrere Paletten. Besonders gefährlich ist das gleichzeitige Anheben und Fahren – hier wirken enorme Kräfte auf den Mast und die Vorderachse. Ein weiterer Fehler ist die falsche Einschätzung des Lastschwerpunkts bei langen oder unregelmäßig geformten Gütern. Hier hilft nur eine konsequente Schulung und Sensibilisierung.

Schulung und Sicherheitsunterweisung

Die Betriebssicherheitsverordnung (BetrSichV) und die DGUV Vorschrift 68 (früher BGV D27) verlangen, dass Staplerfahrer regelmäßig unterwiesen werden. Mindestens einmal jährlich muss eine Sicherheitsunterweisung erfolgen, bei der auch der Lastschwerpunkt behandelt werden sollte. Praktische Übungen mit verschiedenen Lasten und Lastschwerpunkten sind besonders effektiv. Moderne Schulungszentren nutzen Simulatoren oder Kippversuche, um die Gefahr erlebbar zu machen.

BYD Lithium-Technologie und Sicherheit

BYD ist weltweit führend in der Entwicklung von Lithium-Eisenphosphat-Batterien für Flurförderzeuge. Diese Technologie bietet entscheidende Sicherheitsvorteile: keine Säure, keine Gasung, keine Wartung und eine hohe thermische Stabilität. Zudem ermöglicht das integrierte Batteriemanagementsystem (BMS) eine präzise Überwachung und Steuerung. Doch all diese Vorteile entbinden den Fahrer nicht von der Pflicht, den Lastschwerpunkt zu berücksichtigen. Im Gegenteil: Die hohe Verfügbarkeit der BYD-Stapler verleitet zu längeren Einsätzen, was die Aufmerksamkeit für Sicherheitsaspekte umso wichtiger macht.

Für Unternehmen, die auf nachhaltige und sichere Intralogistik setzen, sind Elektrostapler mit BYD-Lithium-Batterien eine zukunftssichere Wahl. Sie reduzieren nicht nur Emissionen, sondern auch Ausfallzeiten und Wartungskosten. Kombiniert mit einer gründlichen Fahrerschulung und der konsequenten Beachtung des Lastschwerpunkts entsteht ein sicheres Arbeitsumfeld.

Fazit

Der Lastschwerpunkt ist keine theoretische Größe, sondern ein zentraler Sicherheitsfaktor im Staplerbetrieb. Wer ihn versteht und in der täglichen Praxis berücksichtigt, verhindert Unfälle, schützt Mensch und Material und erhöht die Effizienz. Besonders bei modernen Elektrostaplern mit Lithium-Technologie – etwa von BYD – bleibt die Physik unverändert. Nutzen Sie die angebotenen Schulungen, lesen Sie das Lastdiagramm und handeln Sie stets vorausschauend. Bei Fragen zu sicheren Elektrostaplern und BYD-Lithium-Batterien kontaktieren Sie uns gerne unter info@bydfork.com.
