Die Anpassung der Tragfähigkeit von Gabelstaplern ist ein entscheidender Faktor für Sicherheit und Effizienz im Lager. Insbesondere beim Einsatz von Anbaugeräten verändert sich das Lastverhalten erheblich. In diesem umfassenden Leitfaden erfahren Sie, wie Sie die Tragfähigkeit Ihres Gabelstaplers mit Anbaugeräten korrekt anpassen, welche rechtlichen Vorgaben gelten und wie moderne Elektrostapler mit BYD Lithium-Batterien dabei helfen, die Produktivität zu steigern.
Grundlagen der Tragfähigkeit bei Gabelstaplern
Die Nenntragfähigkeit eines Gabelstaplers gibt an, welche Last bei einem definierten Lastschwerpunkt (in der Regel 500 mm) und einer bestimmten Hubhöhe sicher gehoben werden kann. Diese Angabe bezieht sich auf den Standardgabelstapler ohne Anbaugeräte. Der Lastschwerpunkt ist der Abstand von der Vorderseite der Gabelzinken bis zum Schwerpunkt der Last.
Lastschwerpunkt und Nennkapazität
Wird der Lastschwerpunkt weiter nach vorne verlagert, sinkt die Tragfähigkeit. Hersteller geben in der Betriebsanleitung und auf dem Typenschild ein Lastdiagramm an, das die maximale Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt zeigt.
Die Bedeutung des Lastdiagramms
Das Lastdiagramm ist nicht nur eine Empfehlung, sondern eine verbindliche Sicherheitsvorgabe. Missachtung kann zu Umkippen des Staplers und schweren Unfällen führen. Daher sollten Fahrer stets prüfen, ob die geplante Last im sicheren Bereich liegt.
Warum Anbaugeräte die Tragfähigkeit verändern
Anbaugeräte wie Klammern, Schaufeln, Zangen oder Kranarme werden an der Gabel oder am Hubgerüst montiert. Sie haben zwei entscheidende Effekte: Erstens erhöhen sie das Eigengewicht des Staplers, was die Nutzlast reduziert. Zweitens verschieben sie den Lastschwerpunkt nach vorne, wodurch sich der wirksame Hebelarm vergrößert und die Tragfähigkeit weiter sinkt.
Ein Beispiel: Ein Anbaugerät mit 200 kg Eigengewicht reduziert die Nutzlast um genau dieses Gewicht, sofern der Lastschwerpunkt unverändert bleibt. Kommt eine Schwerpunktverlagerung hinzu, kann die Reduktion deutlich größer ausfallen.
Arten von Anbaugeräten und ihre Auswirkungen
Je nach Anbaugerät sind die Auswirkungen auf die Tragfähigkeit unterschiedlich. Die folgende Tabelle gibt einen Überblick über gängige Anbaugeräte und ihre typischen Kapazitätsreduktionen:
| Anbaugerät | Typisches Gewicht | Kapazitätsreduktion | Einsatzbereich |
|---|---|---|---|
| Klammer (Papierrolle) | 150–300 kg | 10–20 % | Papierindustrie |
| Schaufel | 200–400 kg | 15–30 % | Schüttgut |
| Zange | 100–250 kg | 10–25 % | Stein-, Betonindustrie |
| Kranarm | 50–150 kg | 5–15 % | Schwerlast |
| Dorn | 80–200 kg | 10–20 % | Textil, Papier |
Diese Werte sind Richtwerte. Die exakte Reduktion muss für jedes Anbaugerät individuell berechnet werden.
Berechnung der Resttragfähigkeit
Die Resttragfähigkeit ergibt sich aus der Nenntragfähigkeit abzüglich des Gewichts des Anbaugeräts und einer eventuellen Reduktion durch die Schwerpunktverlagerung. Eine vereinfachte Formel lautet:
Resttragfähigkeit = Nennkapazität – (Gewicht Anbaugerät + Lastschwerpunktkorrektur)
Die Lastschwerpunktkorrektur berechnet sich aus dem zusätzlichen Moment durch den verschobenen Schwerpunkt. Viele Hersteller bieten spezielle Lastdiagramme für gängige Anbaugeräte an. Alternativ kann die Berechnung über die Formel:
M = Last * (Lastschwerpunkt + Verschiebung) erfolgen.
Ein Beispiel: Ein Gabelstapler mit 2.000 kg Nennkapazität bei 500 mm Lastschwerpunkt erhält eine Klammer mit 200 kg Gewicht, die den Lastschwerpunkt um 200 mm nach vorne verlagert. Die neue Tragfähigkeit könnte auf etwa 1.400 kg sinken. Genauere Werte liefert der Hersteller.
Praktische Tipps zur Anpassung der Tragfähigkeit
- Herstellerangaben beachten: Nutzen Sie stets die vom Hersteller mitgelieferten Lastdiagramme für Ihr Anbaugerät.
- Regelmäßige Schulungen: Fahrer müssen über die veränderten Tragfähigkeiten geschult werden.
- Dynamische Lasten: Berücksichtigen Sie Beschleunigungs- und Bremskräfte, die die effektive Last erhöhen können.
- Wartung: Stellen Sie sicher, dass Anbaugeräte und Hubgerüst in einwandfreiem Zustand sind.
- Batteriegewicht: Bei Elektrostaplern ist das Gewicht der Batterie ein Faktor. Moderne Lithium-Batterien sind leichter und können die Resttragfähigkeit positiv beeinflussen.

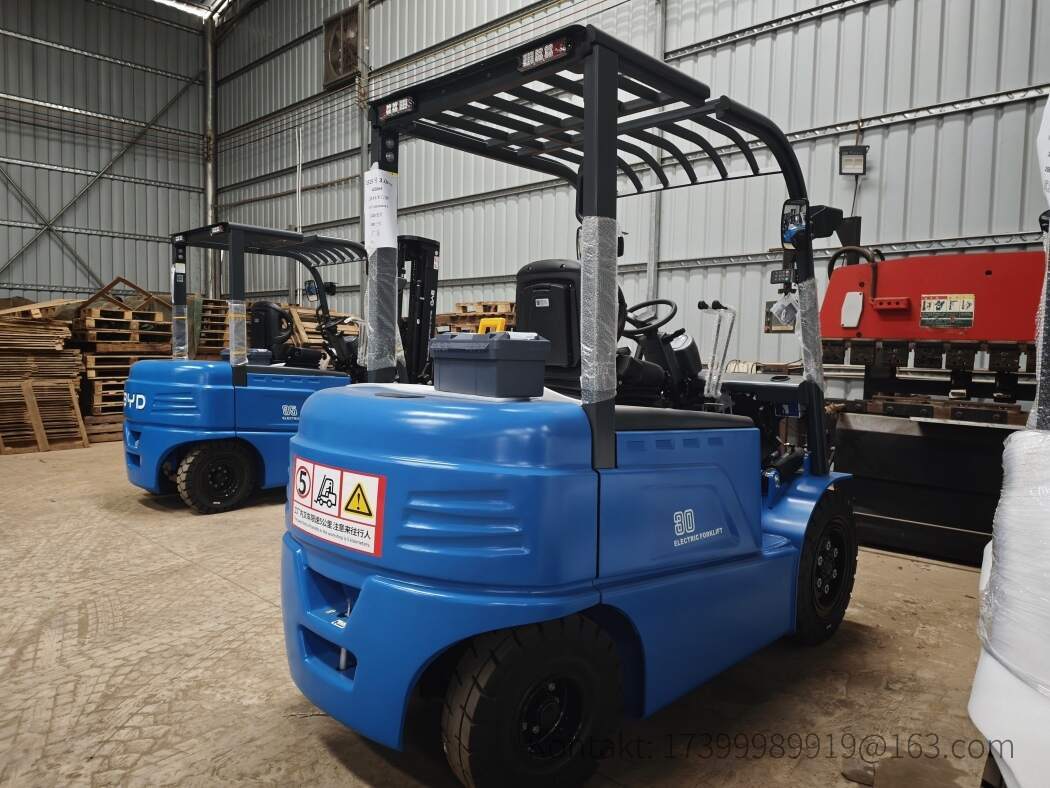

Elektrostapler und BYD Lithium-Technologie
Elektrostapler mit BYD Lithium-Eisenphosphat-Batterien bieten entscheidende Vorteile. Diese Batterien sind im Vergleich zu herkömmlichen Blei-Säure-Batterien deutlich leichter und kompakter. Dadurch reduziert sich das Gesamtgewicht des Staplers, was wiederum die verfügbare Nutzlast erhöht. Zudem entfällt das aufwändige Wechseln und Wasser nachfüllen. Die konstante Spannung sorgt für gleichbleibende Leistung, auch bei hoher Beanspruchung.
Für Anwender bedeutet dies: Mehr Effizienz, geringere Betriebskosten und eine bessere Anpassungsfähigkeit an verschiedene Anbaugeräte. BYD Lithium-Technologie ist die ideale Wahl für moderne Lagerhaltung.
Sicherheitsaspekte und rechtliche Vorgaben
Die Anpassung der Tragfähigkeit ist nicht nur eine technische, sondern auch eine rechtliche Notwendigkeit. In Deutschland regelt die DGUV Vorschrift 68 (bzw. BG-Vorschrift) den sicheren Betrieb von Flurförderzeugen. Danach muss der Betreiber sicherstellen, dass der Stapler nur mit den zulässigen Lasten betrieben wird. Bei Veränderungen durch Anbaugeräte ist eine Gefährdungsbeurteilung durchzuführen und die Tragfähigkeit neu zu bewerten.
Zudem müssen Anbaugeräte über eine CE-Kennzeichnung verfügen und für den jeweiligen Stapler zugelassen sein. Der Fahrer ist verpflichtet, vor jeder Inbetriebnahme eine Sichtprüfung durchzuführen und das Lastdiagramm zu beachten.
Fazit
Die Anpassung der Tragfähigkeit von Gabelstaplern mit Anbaugeräten ist ein komplexes, aber unverzichtbares Thema für jeden Lagerbetrieb. Durch die richtige Berechnung, regelmäßige Schulungen und den Einsatz moderner Elektrostapler mit BYD Lithium-Batterien können Sie Sicherheit und Produktivität nachhaltig steigern. Bei Fragen zur optimalen Ausstattung Ihrer Flotte kontaktieren Sie uns gerne.
