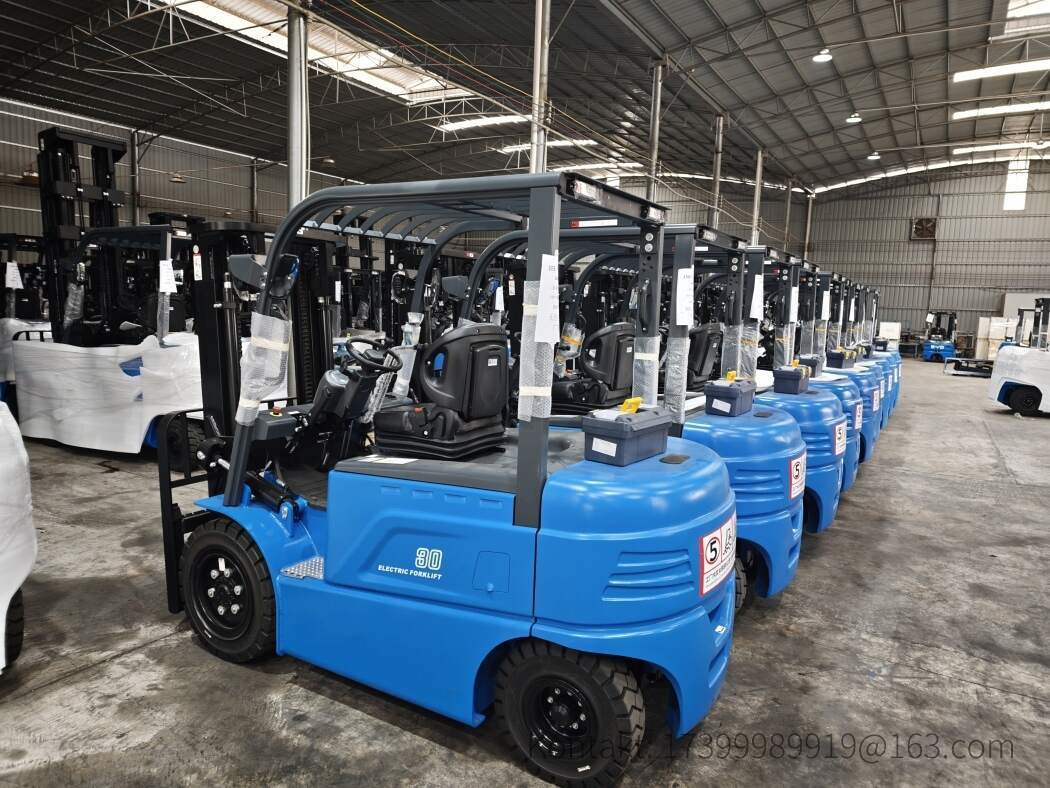

Der Lastschwerpunktabstand ist eine der wichtigsten Kennzahlen für den sicheren Betrieb von Gabelstaplern und anderen Flurförderzeugen. Wer wissen will, welche Last ein Stapler wirklich heben darf, muss nicht nur die Nenntragfähigkeit kennen, sondern auch den Abstand zwischen Lastschwerpunkt und Gabelferse. Doch welcher Lastschwerpunktabstand ist zulässig? Und welche Faustregeln helfen im Alltag? Dieser Leitfaden erklärt die Grundlagen, die relevanten Normen, typische Werte und die praktische Berechnung der Resttragfähigkeit.
Was ist der Lastschwerpunktabstand?
Der Lastschwerpunktabstand – auch Lastschwerpunktentfernung oder englisch „load center distance“ genannt – ist der horizontale Abstand zwischen der Gabelferse (Vorderkante des Gabelrückens) und dem Schwerpunkt der aufgenommenen Last. Er wird in Millimetern angegeben und ist die zentrale Bezugsgröße für das Traglastdiagramm eines Flurförderzeugs.
Nennlastschwerpunkt und tatsächlicher Lastschwerpunkt
Jeder Stapler wird mit einem Nennlastschwerpunkt ausgeliefert – bei Gegengewichtsstaplern in der Regel 500 mm oder 600 mm. Dieser Wert gilt für eine definierte, quaderförmige Prüflast mit gleichmäßiger Massenverteilung. In der Praxis weicht der tatsächliche Lastschwerpunkt jedoch fast immer davon ab, weil Paletten, Gitterboxen, Wickel oder Schüttgut anders verteilt sind.
Wichtig: Der Lastschwerpunkt liegt bei einer gleichmäßig beladenen Europalette (1200 mm Tiefe) rechnerisch bei 600 mm ab Gabelferse, wenn die Gabeln vollständig eingefahren sind. Bei einer 1000-mm-Palette sind es 500 mm. Der Lastschwerpunkt wandert also mit der Lasttiefe und ihrer Verteilung.
Welcher Lastschwerpunktabstand ist zulässig? Die normativen Grundlagen
Ein „zulässiger“ Lastschwerpunktabstand ist keine feste Zahl, sondern ergibt sich immer aus dem Zusammenspiel von Fahrzeug, Anbaugerät und Last. Die wichtigsten Regelwerke sind:
- DIN EN ISO 3691-1: Sicherheitsanforderungen an Flurförderzeuge – regelt unter anderem Tragfähigkeit und Standsicherheit.
- DGUV Vorschrift 68 (ehemals BGV D27): Unfallverhütungsvorschrift „Flurförderzeuge“ für den Betrieb in Deutschland.
- Traglastdiagramm des Herstellers: Die verbindliche, fahrzeugspezifische Angabe, welche Last bei welchem Lastschwerpunkt und welcher Hubhöhe zulässig ist.
- Betriebsanleitung: Enthält Angaben zu Anbaugeräten, Lastaufnahmemitteln und Einschränkungen.
Merksatz: Zulässig ist der Lastschwerpunktabstand, den das Traglastdiagramm des konkreten Fahrzeugs für die jeweilige Hubhöhe freigibt. Alles darüber hinaus ist unzulässig – unabhängig davon, ob die Last noch angehoben werden kann.
Typische Nennlastschwerpunktabstände im Überblick
| Fahrzeugtyp | Typischer Nenn-Lastschwerpunkt | Hinweis |
|---|---|---|
| Gegengewichtsstapler 1–2,5 t | 500 mm | Standard für Kompakt- und Universalfahrzeuge |
| Gegengewichtsstapler ab 3 t | 600 mm | höhere Tragfähigkeit bei größerem Hebel |
| Geländestapler | 600–900 mm | für lange oder sperrige Lasten |
| Schubmast- und Hochregalstapler | 600 mm | Traglast sinkt stark mit der Hubhöhe |
| Quersitzstapler / Vier-Wege-Stapler | 900–1200 mm | für Langgut und Langmaterial |
| Handhubwagen | 600 mm | Bezug auf Palettenmitte |
Diese Werte sind Anhaltsgrößen. Maßgeblich ist immer das Typenschild und das Traglastdiagramm des einzelnen Fahrzeugs.
Die wichtigsten Faustregeln für die Praxis
- Regel 1 – Halbe Lasttiefe: Bei gleichmäßig verteilter Last entspricht der Lastschwerpunkt der halben Lasttiefe ab Gabelferse. 1200 mm Palette = 600 mm, 800 mm Gitterbox = 400 mm.
- Regel 2 – 500 mm ist der Standard: Die meisten Gegengewichtsstapler bis 2,5 t sind auf 500 mm Nennlastschwerpunkt ausgelegt.
- Regel 3 – Jeder Zentimeter kostet Tragkraft: Steigt der Lastschwerpunkt über den Nennwert, sinkt die zulässige Last proportional.
- Regel 4 – Anbaugeräte verschieben den Schwerpunkt: Zinkenverstellung, Schaufel oder Klammer erhöhen den Lastabstand deutlich – die Tragfähigkeit sinkt zusätzlich.
- Regel 5 – Hubhöhe zählt mit: Bei Schubmast- und Hochregalstaplern reduziert sich die Traglast bereits ab wenigen Metern Hubhöhe erheblich.
- Regel 6 – Unsicher? Nachrechnen oder wiegen: Bei unregelmäßigen Lasten immer das Traglastdiagramm prüfen.
Resttragfähigkeit berechnen: So funktioniert die Faustformel
Für eine schnelle Abschätzung gilt die vereinfachte Formel:
Qzulässig = QNenn × (cNenn / ctatsächlich)
Beispiel: Ein Stapler mit 2000 kg Nenntragfähigkeit bei 500 mm Nennlastschwerpunkt soll eine Last mit 800 mm tatsächlichem Lastschwerpunkt heben.
2000 kg × (500 / 800) = 1250 kg. Die zulässige Last sinkt also um rund 37,5 %.
| Tatsächlicher Lastschwerpunkt | Zulässige Last (Nenn 2000 kg bei 500 mm) | Anteil der Nenntragfähigkeit |
|---|---|---|
| 500 mm | 2000 kg | 100 % |
| 600 mm | 1667 kg | 83 % |
| 700 mm | 1429 kg | 71 % |
| 800 mm | 1250 kg | 63 % |
| 1000 mm | 1000 kg | 50 % |
| 1200 mm | 833 kg | 42 % |
Achtung: Diese Formel liefert nur einen Näherungswert und ersetzt niemals das herstellerseitige Traglastdiagramm, da reale Kurven zusätzlich Hubhöhe, Mastart und Gegengewichtsgeometrie berücksichtigen.
Anbaugeräte und Lastaufnahmemittel
Jedes Anbaugerät verändert den effektiven Lastschwerpunkt und wird im Traglastdiagramm mit einem eigenen Reduktionsfaktor geführt. Typische Beispiele:
- Zinkenverstellgerät: verschiebt den Lastschwerpunkt um 50–150 mm nach vorn.
- Seitenschieber: reduziert die Tragfähigkeit um bis zu 10–15 %.
- Klammer oder Schaufel: Lastabstand je nach Bauart deutlich größer, oft 600–1000 mm.
- Traverse oder Kranbügel: Lastschwerpunkt liegt unterhalb der Gabel – Stabilität und Pendelverhalten beachten.
Werden Anbaugeräte nachträglich montiert, muss das Traglastdiagramm angepasst und ein neues Typenschild angebracht werden. Andernfalls erlischt die Betriebserlaubnis für diese Konfiguration.
Vertikaler Lastschwerpunkt und Standsicherheit
Neben dem horizontalen Lastschwerpunktabstand spielt auch der vertikale Lastschwerpunkt eine Rolle. Eine hohe Last mit tiefem Schwerpunkt ist stabiler als eine flache, breite Last mit hohem Schwerpunkt. Faustregel: Je höher der Lastschwerpunkt über dem Boden liegt, desto geringer ist die Kippstabilität – besonders bei Kurvenfahrt, Neigungen und dynamischem Bremsen.
Deshalb gilt: Lasten immer tief und möglichst nah am Mast transportieren, Gabeln leicht nach hinten geneigt, Hubhöhe beim Fahren minimieren.
Häufige Fehler und ihre Folgen
- Verwechslung von Nenn- und Nutzlast: Wer nur die 2000 kg auf dem Typenschild liest, überschätzt die tatsächliche Kapazität.
- Ignorieren der Lasttiefe: Langgut und Doppelpaletten verschieben den Schwerpunkt massiv.
- Nicht eingefahrene Gabeln: Stehen die Gabelspitzen über die Palette hinaus, steigt der Lastschwerpunktabstand.
- Fahren mit angehobener Last: Kombination aus hohem Schwerpunkt, dynamischen Kräften und Vorschub führt zu Kippunfällen.
- Fehlende Unterweisung: Fahrer müssen Traglastdiagramme lesen und interpretieren können – mindestens einmal jährlich.
Praktische Tipps zur Einhaltung des zulässigen Lastschwerpunktabstands
- Traglastdiagramm sichtbar in der Kabine anbringen und regelmäßig schulen.
- Lastgewichte kennen oder stichprobenartig wiegen – besonders bei schweren Gütern.
- Palettentiefe und Lastverteilung vor dem Aufnehmen prüfen.
- Anbaugeräte immer mit der dazu passenden Traglasttabelle betreiben.
- Moderne Elektrostapler mit Lastmomentanzeige und Wiegesystem nutzen – sie warnen, bevor die Standsicherheitsgrenze erreicht ist.
- Bei BYD-Lithiumstaplern mit integriertem Lastmanagementsystem lassen sich Hubhöhe, Gewicht und Lastschwerpunkt in Echtzeit überwachen.
Fazit
Einen pauschal „zulässigen“ Lastschwerpunktabstand gibt es nicht. Zulässig ist immer der Wert, den das Traglastdiagramm des konkreten Fahrzeugs für die jeweilige Hubhöhe und Konfiguration freigibt. Als Faustregeln gelten: Standardstapler arbeiten mit 500 mm, größere Fahrzeuge mit 600 mm und mehr, der Lastschwerpunkt entspricht bei gleichmäßiger Last der halben Lasttiefe, und die zulässige Last sinkt proportional mit steigendem Lastabstand. Wer diese Regeln beachtet, verhindert Kippunfälle und nutzt seine Flotte sicher und wirtschaftlich.
