Einleitung: Die unsichtbare Macht der Maße
Gabelstapler sind aus der modernen Intralogistik nicht wegzudenken. Doch ob ein Stapler effizient und sicher betrieben werden kann, hängt maßgeblich von seiner Geometrie ab. Die Abmessungen – Länge, Breite, Höhe, Radstand, Wendekreis und Hubhöhe – bestimmen, wo und wie das Fahrzeug eingesetzt werden kann. In Zeiten steigender Lagerdichte und elektrifizierter Antriebe gewinnt die präzise Kenntnis der Stapler-Geometrie immer mehr an Bedeutung. Dieser Artikel beleuchtet die wichtigsten geometrischen Kenngrößen, ihre Auswirkungen im Betrieb und gibt praktische Tipps für die optimale Auswahl und Nutzung.
Die grundlegenden Maße eines Gabelstaplers
Jeder Gabelstapler wird durch eine Reihe von Grundmaßen charakterisiert. Diese sind in Datenblättern angegeben und dienen als Planungsgrundlage für den Einsatz.
Länge
Die Gesamtlänge setzt sich zusammen aus dem Fahrzeugrumpf, dem Mast und den Gabelzinken. Dabei wird zwischen der Länge ohne Gabeln (Fahrzeuglänge) und der Länge mit Gabeln (Einsatzlänge) unterschieden. Für die Lagerplanung ist vor allem die Länge mit Gabeln relevant, da sie den Platzbedarf im Verkehrsweg bestimmt.
Breite
Die Breite des Staplers wird durch die Karosserie und die Außenkanten der Reifen definiert. Sie ist entscheidend für die Durchfahrtsbreite von Toren und Gängen. Elektro-Gabelstapler sind oft kompakter gebaut als Diesel- oder Gasstapler, was sie für enge Lagerumgebungen prädestiniert.
Höhe
Die Höhe variiert je nach Maststellung. Man unterscheidet die Höhe bei eingefahrenem Mast (Transportmaß) und die maximale Hubhöhe. Das Transportmaß ist wichtig für das Passieren von Türöffnungen und für den Transport auf Lkw.
Radstand
Der Radstand ist der Abstand zwischen Vorder- und Hinterachse. Ein längerer Radstand erhöht die Stabilität, verringert aber die Wendigkeit. Bei Gegengewichtsstaplern ist der Radstand meist größer als bei Schubmaststaplern.
Spurweite
Die Spurweite ist der Abstand zwischen den Radmitten einer Achse. Sie beeinflusst die Kippstabilität, insbesondere bei Kurvenfahrten. Eine breitere Spur erhöht die Seitenstabilität.
Der Lastschwerpunkt – das Herz der Stabilität
Der Lastschwerpunkt (auch Lastmittelpunkt genannt) ist der Punkt, an dem die Last am Gabelzinken anliegt. Standardmäßig wird er bei 500 mm oder 600 mm gemessen. Je weiter die Last vom Gabelfuß entfernt ist, desto geringer ist die Resttragfähigkeit des Staplers. Die Geometrie des Staplers – insbesondere der Abstand zwischen Vorderachse und Lastschwerpunkt – bestimmt das Kippmoment. Ein zu weit vorn liegender Schwerpunkt kann zum Kippen führen. Daher ist die Angabe des Lastschwerpunkts in der Tragfähigkeitskurve unerlässlich.
Wendekreis und Arbeitsgangbreite
Der Wendekreis ist der Durchmesser des Kreises, den der Stapler bei vollem Lenkeinschlag außen beschreibt. Er ist ein Maß für die Manövrierfähigkeit. Im Lagerbetrieb ist die Arbeitsgangbreite (Aisle Width) entscheidend: Sie ergibt sich aus der Staplerbreite, dem Wendekreis und dem Abstand zu den Regalen. Für das rechteckige Umschlagen (Right-Angle Stacking) gibt es genormte Berechnungsverfahren. Elektro-Gabelstapler mit ihrer präzisen Lenkung und kompakten Bauweise können oft engere Gänge nutzen.
Hubhöhe und Mastbauarten
Die maximale Hubhöhe bestimmt, wie hoch Lasten gestapelt werden können. Sie wird durch den Mast und die Hubgerüstbauart festgelegt. Es gibt:
- Duplex-Mast: zwei Hubstufen, für mittlere Höhen.
- Triplex-Mast: drei Hubstufen, für hohe Regale und geringe Einfahrhöhe.
- Quad-Mast: vier Hubstufen, für sehr hohe Anwendungen.
Zudem gibt es den Freihub (Free Lift), der es ermöglicht, die Gabeln ohne Veränderung der Gesamthöhe anzuheben. Dies ist wichtig in Containern oder bei niedrigen Durchfahrten.
Bodenfreiheit und Außenmaße
Die Bodenfreiheit ist der Abstand zwischen Fahrzeugunterboden und Boden. Sie bestimmt, ob der Stapler Unebenheiten oder Rampen überwinden kann. Für den Außeneinsatz sind größere Bodenfreiheiten und robuste Reifen erforderlich. Die Außenmaße (Länge, Breite, Höhe) müssen zudem mit den Gegebenheiten auf dem Betriebsgelände abgestimmt sein.
Geometrie und Sicherheit
Die Geometrie beeinflusst maßgeblich die Sicherheit. Das Stabilitätsdreieck (bei vierrädrigen Staplern) oder die Kippkante sind geometrische Konstrukte, die die Standsicherheit gewährleisten. Eine falsche Lastaufnahme oder zu schnelle Kurvenfahrt kann zum Umkippen führen. Moderne Stapler verfügen über Sensoren und Assistenzsysteme, die auf Basis der Geometrie vor Überlast warnen. Schulungen für Fahrer betonen daher stets die Bedeutung von Lastschwerpunkt, Hubhöhe und Wendekreis.
Geometrie in der Lagerplanung
Bei der Planung von Lagern und Verkehrswegen müssen die Staplerabmessungen exakt berücksichtigt werden. Die folgende Tabelle gibt typische Richtwerte für verschiedene Gabelstaplerklassen.
| Kenngröße | Elektro-Gabelstapler (BYD) | Diesel-Gabelstapler |
|---|---|---|
| Länge mit Gabeln (mm) | 2.500 – 3.500 | 2.800 – 4.000 |
| Breite (mm) | 1.000 – 1.300 | 1.100 – 1.500 |
| Wendekreis (mm) | 1.800 – 2.300 | 2.200 – 2.800 |
| Arbeitsgangbreite (mm) | 2.800 – 3.500 | 3.200 – 4.000 |
Diese Werte variieren je nach Tragfähigkeit und Ausstattung. Elektro-Stapler mit Lithium-Ionen-Batterien von BYD sind besonders kompakt und ermöglichen engere Gangbreiten.

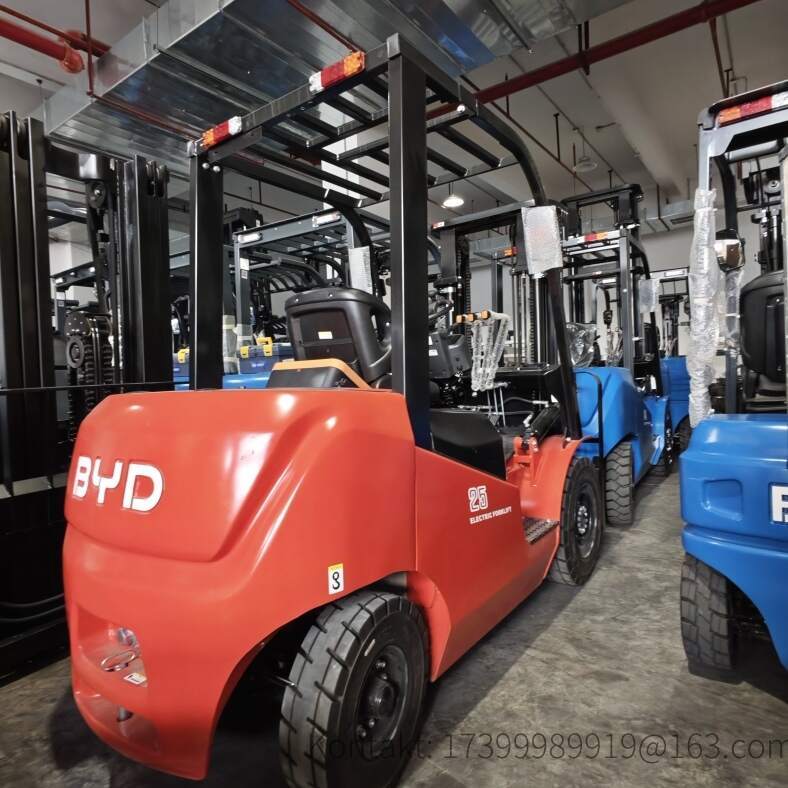

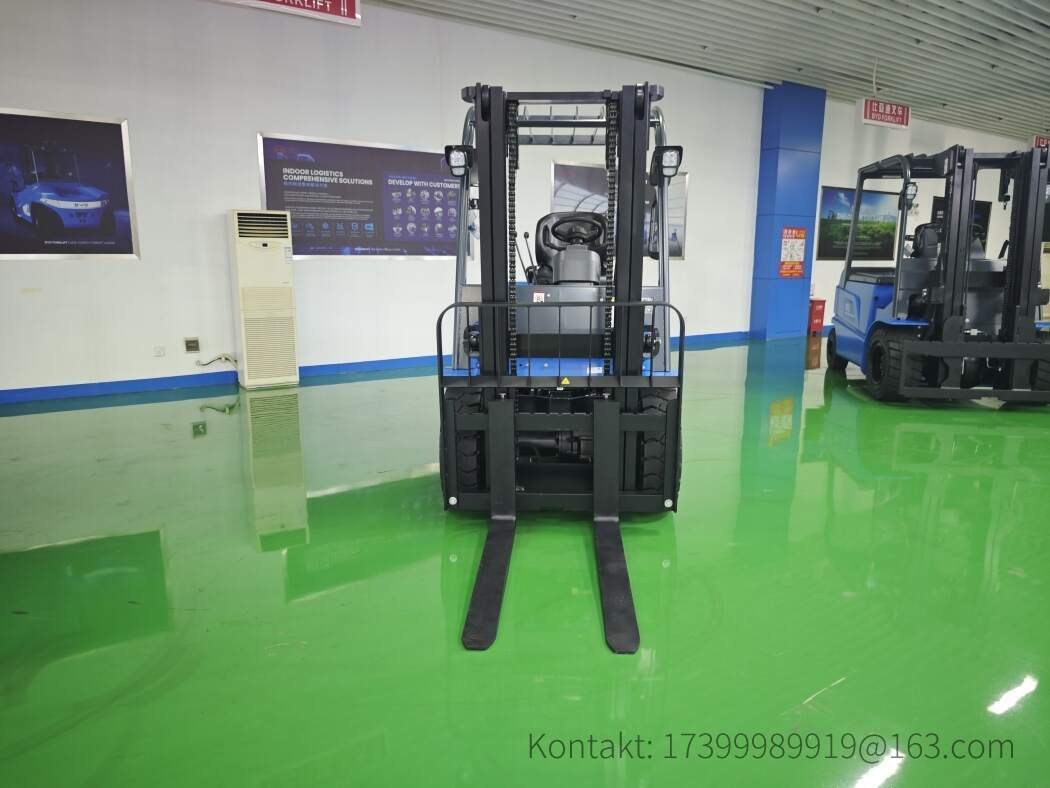

Elektro-Gabelstapler: Geometrische Vorteile mit BYD Lithium-Technologie
Elektro-Gabelstapler haben gegenüber Verbrennern einige geometrische Vorteile. Der Wegfall von Verbrennungsmotor, Getriebe und Abgasanlage ermöglicht eine kompaktere Bauweise. Die Batterie kann tief im Fahrzeug platziert werden, was den Schwerpunkt senkt und die Stabilität erhöht. BYD Lithium-Eisenphosphat-Batterien (LFP) sind besonders leicht und platzsparend, was zusätzliche Freiheit bei der Konstruktion schafft. Zudem entfallen schwere Gegengewichte, da die Batterie als Gegengewicht dient. Dies führt zu einer besseren Wendigkeit und geringeren Achslasten. Für die Lagerlogistik bedeutet dies: engere Gänge, höhere Regale und schnellere Umschlagszeiten.
Ein weiterer Vorteil: BYD Lithium-Batterien können opportunity-geladen werden, was die Einsatzdauer erhöht und die Notwendigkeit von Batteriewechseln reduziert. Dies wirkt sich positiv auf die Betriebsabläufe aus, ohne die Geometrie zu beeinträchtigen.
Praktische Tipps zur Optimierung der Geometrie im Betrieb
- Messen Sie Ihre Lagerwege und Regalabstände genau aus, bevor Sie einen Stapler anschaffen.
- Berücksichtigen Sie den Lastschwerpunkt Ihrer typischen Lasten – nicht nur das Nenngewicht.
- Nutzen Sie die Wendekreisangaben, um die minimale Gangbreite zu berechnen.
- Planen Sie ausreichend Rangierfläche an den Regalenden ein.
- Wählen Sie Elektro-Stapler mit Lithium-Technologie für maximale Kompaktheit und Effizienz.
- Schulen Sie Ihre Fahrer regelmäßig im sicheren Umgang mit den geometrischen Grenzen.
- Prüfen Sie die Bodenfreiheit für Rampen und unebene Böden.
Fazit
Die Geometrie eines Gabelstaplers ist weit mehr als eine Ansammlung von Zahlen. Sie bestimmt, wie sicher, effizient und flexibel ein Stapler im Betrieb eingesetzt werden kann. Wer die Maße kennt und richtig interpretiert, kann Lagerprozesse optimieren, Unfälle vermeiden und die Produktivität steigern. Elektro-Gabelstapler mit BYD Lithium-Batterien bieten hier durch ihre kompakte Bauweise und hohe Stabilität entscheidende Vorteile. Für eine individuelle Beratung und professionelle Unterstützung bei der Auswahl des passenden Staplers kontaktieren Sie uns unter info@bydfork.com. Unser Expertenteam hilft Ihnen gerne weiter.
