Die Nennlast ist eine der zentralen Angaben auf dem Datenblatt eines Gabelstaplers. Sie gibt an, welche Last der Stapler unter definierten Bedingungen sicher heben und transportieren kann. Doch viele Betreiber interpretieren diese Zahl falsch und setzen sich unnötigen Risiken aus. In diesem Artikel erklären wir, was die Nennlast wirklich bedeutet, wie Sie das Datenblatt korrekt lesen und welche Faktoren die tatsächliche Tragfähigkeit beeinflussen.
Was ist die Nennlast eines Gabelstaplers?
Die Nennlast, oft auch als Nenntragfähigkeit oder Nennkapazität bezeichnet, ist die maximale Last, die ein Gabelstapler bei einem definierten Lastschwerpunkt und einer bestimmten Hubhöhe sicher aufnehmen kann. Sie wird vom Hersteller angegeben und ist auf dem Typenschild sowie im Datenblatt zu finden. Die Nennlast bezieht sich in der Regel auf einen Lastschwerpunkt von 500 mm (bei Standardstaplern) und eine bestimmte Hubhöhe, oft 0 mm oder eine genormte Höhe.
Wichtig: Die Nennlast ist keine konstante Größe, die für alle Einsätze gilt. Sie ist an Bedingungen geknüpft. Ändern sich diese Bedingungen – etwa durch höheres Heben oder einen weiter vom Gabelstapler entfernten Schwerpunkt – reduziert sich die tatsächliche Tragfähigkeit.
Unterschied zwischen Nennlast und Tragfähigkeit
Die Nennlast ist ein spezifischer Wert, während die Tragfähigkeit die tatsächliche Last ist, die unter den gegebenen Umständen sicher gehandhabt werden kann. Die Tragfähigkeit kann kleiner oder gleich der Nennlast sein, abhängig von Lastschwerpunkt, Hubhöhe, Anbaugeräten und anderen Faktoren.
Die Angaben im Datenblatt richtig lesen
Ein Datenblatt enthält viele technische Details. Um die Nennlast korrekt zu interpretieren, müssen Sie die folgenden Angaben verstehen:
Lastschwerpunkt (Load Center)
Der Lastschwerpunkt ist der Abstand von der senkrechten Vorderfläche der Gabeln bis zum Schwerpunkt der Last. Standardmäßig wird ein Lastschwerpunkt von 500 mm angenommen. Je weiter die Last vom Gabelträger entfernt ist, desto geringer ist die Tragfähigkeit. Das Datenblatt gibt oft an, wie sich die Nennlast bei einem größeren Lastschwerpunkt verringert.
Hubhöhe und Resttragfähigkeit
Die Nennlast gilt oft nur für eine bestimmte Hubhöhe, meist in Bodennähe. Mit zunehmender Hubhöhe sinkt die Tragfähigkeit, da der Lastschwerpunkt steigt und das Kippmoment zunimmt. Die Resttragfähigkeit bei maximaler Hubhöhe ist ein wichtiger Wert, der im Datenblatt oder in Lastdiagrammen angegeben wird.
Lastaufnahmemittel und Anbaugeräte
Anbaugeräte wie Klammern, Drehgeräte oder Seitenschieber verändern den Lastschwerpunkt und das Gewicht. Dadurch reduziert sich die nutzbare Tragfähigkeit. Das Datenblatt gibt oft an, wie viel Last mit einem bestimmten Anbaugerät noch zulässig ist. Achten Sie auf die Angaben zur 'Resttragfähigkeit mit Anbaugerät'.
Fahrzeuggewicht und Achslast
Die Nennlast beeinflusst auch die Achslasten. Das Datenblatt enthält Angaben zu den Achslasten bei verschiedenen Beladungen. Diese sind wichtig für die Bodenbelastung und die Standsicherheit.
Warum die Nennlast nicht immer die tatsächliche Tragfähigkeit ist
Die Nennlast ist ein theoretischer Wert unter Idealbedingungen. In der Praxis führen verschiedene Faktoren zu einer geringeren Tragfähigkeit:
- Größerer Lastschwerpunkt: Bereits eine Verschiebung des Schwerpunkts um 100 mm kann die Tragfähigkeit um 10-20 % reduzieren.
- Hohe Hubhöhen: Bei maximaler Hubhöhe kann die Tragfähigkeit auf die Hälfte oder weniger sinken.
- Anbaugeräte: Jedes Anbaugerät hat Eigengewicht und verändert den Schwerpunkt.
- Dynamische Lasten: Beschleunigen, Bremsen und Kurvenfahren erzeugen zusätzliche Kräfte.
- Bodenbeschaffenheit: Unebenheiten können die Stabilität beeinträchtigen.
Ein Beispiel: Ein Gabelstapler mit einer Nennlast von 2.000 kg bei 500 mm Lastschwerpunkt und 0 mm Hubhöhe kann bei 1.000 mm Lastschwerpunkt und 4.000 mm Hubhöhe nur noch 800 kg sicher heben. Solche Werte finden sich in Lastdiagrammen.
Hier ist eine beispielhafte Tabelle, die die Tragfähigkeit in Abhängigkeit von Lastschwerpunkt und Hubhöhe zeigt (typischer Gegenbalance-Stapler, Nennlast 2.000 kg):
| Lastschwerpunkt (mm) | Hubhöhe (mm) | Tragfähigkeit (kg) |
|---|---|---|
| 500 | 0 | 2000 |
| 500 | 3000 | 1500 |
| 600 | 0 | 1700 |
| 600 | 3000 | 1200 |
| 700 | 0 | 1400 |
| 700 | 3000 | 900 |
Diese Werte sind nur beispielhaft und können je nach Modell variieren. Immer das konkrete Datenblatt und Lastdiagramm des Herstellers beachten.
Praktische Tipps zum Umgang mit der Nennlast
Um sicher und effizient zu arbeiten, sollten Sie folgende Tipps beachten:
- Datenblatt studieren: Lesen Sie nicht nur die Nennlast, sondern auch die Bedingungen (Lastschwerpunkt, Hubhöhe).
- Lastdiagramm nutzen: Viele Hersteller bieten Lastdiagramme oder Tabellen, die die Tragfähigkeit für verschiedene Kombinationen anzeigen.
- Lastschwerpunkt bestimmen: Kennen Sie den Schwerpunkt Ihrer Last? Bei unregelmäßigen Lasten ggf. nachmessen.
- Anbaugeräte berücksichtigen: Ziehen Sie das Gewicht des Anbaugeräts von der Nutzlast ab und beachten Sie die geänderten Lastschwerpunkte.
- Schulung: Staplerfahrer müssen regelmäßig geschult werden, um die Zusammenhänge zu verstehen.
- Technische Hilfsmittel: Moderne Gabelstapler mit Wiegesystemen oder Lastmomentanzeigen können den Fahrer unterstützen. BYD Lithium-Gabelstapler bieten optional solche Systeme.

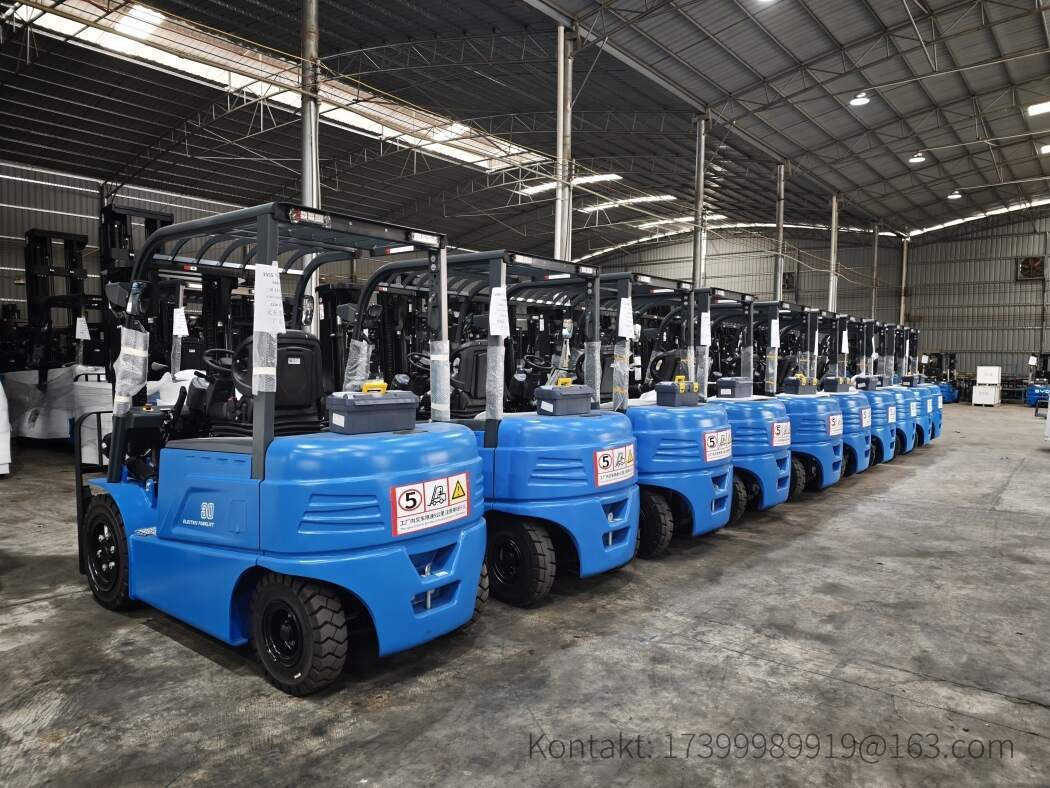

Bedeutung für elektrische Gabelstapler und Lithium-Batterien
Elektrische Gabelstapler, insbesondere mit Lithium-Ionen-Batterien, gewinnen weltweit an Bedeutung. BYD ist ein führender Hersteller von Lithium-Eisenphosphat-Batterien (LFP) für Gabelstapler. Die Nennlast ist auch hier ein zentrales Kriterium. Durch den Einsatz leichterer und leistungsstarker Lithium-Batterien kann das Gesamtgewicht des Staplers optimiert werden, was sich positiv auf die Energieeffizienz auswirkt. Allerdings muss die Nennlast weiterhin an die Konstruktion und den Schwerpunkt angepasst sein.
BYD Gabelstapler zeichnen sich durch hohe Standzeiten, schnelle Ladung und Wartungsfreiheit aus. Die Nennlast wird bei diesen Modellen genauso definiert wie bei konventionellen Staplern. Achten Sie beim Kauf auf die Angaben im Datenblatt, insbesondere auf die Tragfähigkeit bei verschiedenen Hubhöhen und Lastschwerpunkten.
Rechtliche und sicherheitstechnische Aspekte
Die Nennlast ist nicht nur eine technische Information, sondern auch eine Sicherheitsangabe. In vielen Ländern schreiben Unfallverhütungsvorschriften vor, dass Gabelstapler nur innerhalb ihrer Tragfähigkeitsgrenzen betrieben werden dürfen. Überlastung kann zu Kippen, Bruch von Bauteilen und schweren Unfällen führen. Der Betreiber ist verpflichtet, die Mitarbeiter zu unterweisen und regelmäßige Prüfungen durchzuführen. Das Datenblatt und die Betriebsanleitung sind dabei die Grundlage.
In der EU gilt die Norm EN 1459 für Gabelstapler, die unter anderem die Angabe der Nennlast und die Prüfung der Standsicherheit regelt. Auch die DGUV Vorschrift 68 (ehemals BGV D27) in Deutschland ist relevant.
Nennlast und Resttragfähigkeit: Ein Rechenbeispiel
Angenommen, ein Gabelstapler hat eine Nennlast von 1.500 kg bei 500 mm Lastschwerpunkt und 0 mm Hubhöhe. Die Last wiegt 1.200 kg, hat aber einen Schwerpunkt von 700 mm. Laut Lastdiagramm des Herstellers beträgt die Tragfähigkeit bei 700 mm nur noch 1.000 kg. In diesem Fall darf die Last nicht gehoben werden, obwohl sie leichter als die Nennlast ist. Solche Berechnungen sollten vor jedem Hub durchgeführt werden, wenn die Bedingungen von den Standardwerten abweichen.
Häufige Fehler bei der Interpretation der Nennlast
Viele Unfälle mit Gabelstaplern gehen auf eine falsche Einschätzung der Tragfähigkeit zurück. Die häufigsten Fehler sind:
- Die Nennlast als universelle Tragfähigkeit ansehen, unabhängig von Hubhöhe und Lastschwerpunkt.
- Das Gewicht von Anbaugeräten nicht berücksichtigen.
- Den Lastschwerpunkt bei unregelmäßigen Lasten falsch einschätzen.
- Dynamische Kräfte durch schnelles Fahren oder abruptes Bremsen ignorieren.
- Die Angaben im Datenblatt nicht regelmäßig überprüfen, insbesondere nach Umbauten oder Reparaturen.
Fazit
Die Nennlast auf dem Datenblatt ist ein wichtiger Ausgangspunkt, aber nicht die ganze Wahrheit. Nur wer Lastschwerpunkt, Hubhöhe und Anbaugeräte berücksichtigt, kann die tatsächliche Tragfähigkeit sicher beurteilen. Elektrische Gabelstapler mit Lithium-Technologie, wie sie BYD anbietet, bieten moderne Lösungen für effizientes und sicheres Handling. Informieren Sie sich genau und schulen Sie Ihre Fahrer regelmäßig.
