Warum die Zahl auf dem Typenschild nur die halbe Wahrheit ist
Wer einen Gabelstapler kauft oder einen bestehenden Fuhrpark um ein neues Anbaugerät ergänzt, stößt früher oder später auf dieselbe Frage: Wie viel darf der Stapler wirklich heben? Die Antwort steht scheinbar klar auf dem Typenschild – zum Beispiel 2.000 kg. In der Praxis ist diese Zahl jedoch an sehr enge Bedingungen geknüpft: eine bestimmte Hubhöhe, einen definierten Lastschwerpunkt und einen serienmäßigen Zustand ohne Anbaugeräte.
Die tatsächliche Tragfähigkeit von Gabelstaplern liegt häufig deutlich unter dem Nennwert. Wer das nicht berücksichtigt, riskiert nicht nur teure Schäden an Mast, Hubgerüst und Reifen, sondern vor allem die Sicherheit der Mitarbeiter. Dieser Leitfaden zeigt, wie Sie realistische Werte einschätzen, Lastdiagramme korrekt lesen und Fehleinschätzungen im Lageralltag vermeiden.
Die drei Grundwerte der Tragfähigkeit
Jede Tragfähigkeitsangabe beruht auf drei physikalischen Größen, die zusammenwirken. Verändert sich eine davon, ändert sich das gesamte Lastverhalten.
1. Die Nennlast
Die Nennlast ist der Maximalwert, den der Hersteller für einen definierten Referenzzustand angibt – in der Regel am Lastschwerpunkt von 500 mm bei minimaler Hubhöhe und senkrecht stehendem Mast. Diese Zahl ist eine Vergleichsgröße, keine universelle Freigabe.
2. Der Lastschwerpunkt
Der Lastschwerpunkt (Last Center) beschreibt den Abstand von der Gabelvorderkante bis zum Schwerpunkt der Last. Genormt sind 500 mm, doch die Realität sieht oft anders aus:
- Eine Europalette mit gleichmäßig verteilter Fracht kommt dem Wert häufig nahe.
- Ein Gitterbox-Container mit dichter Schüttung verschiebt den Schwerpunkt deutlich nach vorn.
- Lange Rohre, Blechpakete oder Papierrollen erzeugen je nach Auflagepunkt extreme Hebelwirkungen.
Da sich das Lastmoment aus Gewicht multipliziert mit Abstand ergibt, sinkt die zulässige Last proportional zur Schwerpunktverschiebung. Schon 100 mm zusätzlicher Abstand können die Resttragfähigkeit um 15 bis 25 Prozent reduzieren.
3. Die Hubhöhe
Je höher die Last gehoben wird, desto größer wird der Hebelarm am Mast und desto stärker wirkt das Kippmoment. Deshalb sinkt die zulässige Last mit steigender Hubhöhe – teils drastisch. Ein Stapler, der am Boden sicher 2.000 kg trägt, darf bei 6.000 mm Hubhöhe oft nur noch 800 bis 1.200 kg bewegen.
Das Lastdiagramm richtig lesen
Das Lastdiagramm, auch Traglastkurve genannt, ist das wichtigste Werkzeug zur realistischen Einschätzung. Es steht im Betriebshandbuch und ist meist zusätzlich als Aufkleber am Stapler angebracht. Es kombiniert Hubhöhe und Lastschwerpunkt für jeden Masttyp.
| Hubhöhe | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 3.300 mm | 2.000 kg | 1.800 kg | 1.550 kg |
| 4.500 mm | 1.700 kg | 1.500 kg | 1.250 kg |
| 6.000 mm | 1.200 kg | 1.000 kg | 800 kg |
Die Tabelle macht das Grundprinzip deutlich: Mehr Höhe und mehr Abstand bedeuten weniger Last. Wichtig ist, dass solche Werte immer für den serienmäßigen Zustand ohne Anbaugeräte gelten.
Schritt-für-Schritt-Prüfung
- Lastschwerpunkt messen: Ermitteln Sie die tatsächliche Länge und Schwerpunktlage Ihrer Ladungsträger inklusive Ware.
- Maximale Hubhöhe protokollieren: Nicht die mittlere Arbeitshöhe zählt, sondern der höchste Punkt im Regal.
- Anbaugeräte erfassen: Zinkenversteller, Klammern, Schaufeln oder Drehgeräte verändern Gewicht und Schwerpunkt – sie haben eigene Traglastverluste.
- Resttragfähigkeit berechnen lassen: Hersteller und Händler liefern für Kombinationen aus Mast, Anbaugerät und Lastträger verbindliche Werte.
- Neues Typenschild anbringen: Sobald sich die Konfiguration ändert, muss der Stapler neu gekennzeichnet werden.
Typische Fehleinschätzungen aus der Praxis
Fehler 1: Nennlast als Dauerfreigabe
Die häufigste Fehlannahme lautet: 2.000 kg auf dem Typenschild bedeuten 2.000 kg für jede Situation. Tatsächlich gilt der Wert nur im Referenzzustand. Im laufenden Betrieb mit hohen Regalen und schweren Lastträgern ist die Resttragfähigkeit oft die realistische Obergrenze.
Fehler 2: Anbaugeräte werden ignoriert
Ein Zinkenversteller wiegt selbst 100 bis 200 kg und verschiebt das Lastzentrum nach vorn. Die zulässige Nutzlast sinkt dadurch deutlich. Ohne korrigierte Traglastangabe fährt der Stapler dauerhaft im Grenzbereich.
Fehler 3: Reifen und Boden werden unterschätzt
Luft- und Vollgummireifen haben unterschiedliche Lastaufnahmefähigkeiten. Auf unebenem Boden, bei Schlaglöchern oder in Kühlhäusern verändert sich das Fahrverhalten zusätzlich. Ein Stapler, der auf glattem Hallenboden stabil wirkt, kann im Außenbereich kippgefährdet sein.
Fehler 4: Batteriegewicht bei Elektrostaplern
Bei Elektrostaplern ist das Gegengewicht Teil des Konstruktionsprinzips. Wird eine Batterie mit abweichendem Gewicht oder Volumen eingebaut, kann sich die Tragfähigkeit verschieben. Besonders beim Wechsel zwischen Blei-Säure und anderen Technologien lohnt der Blick in die Freigabe des Herstellers.

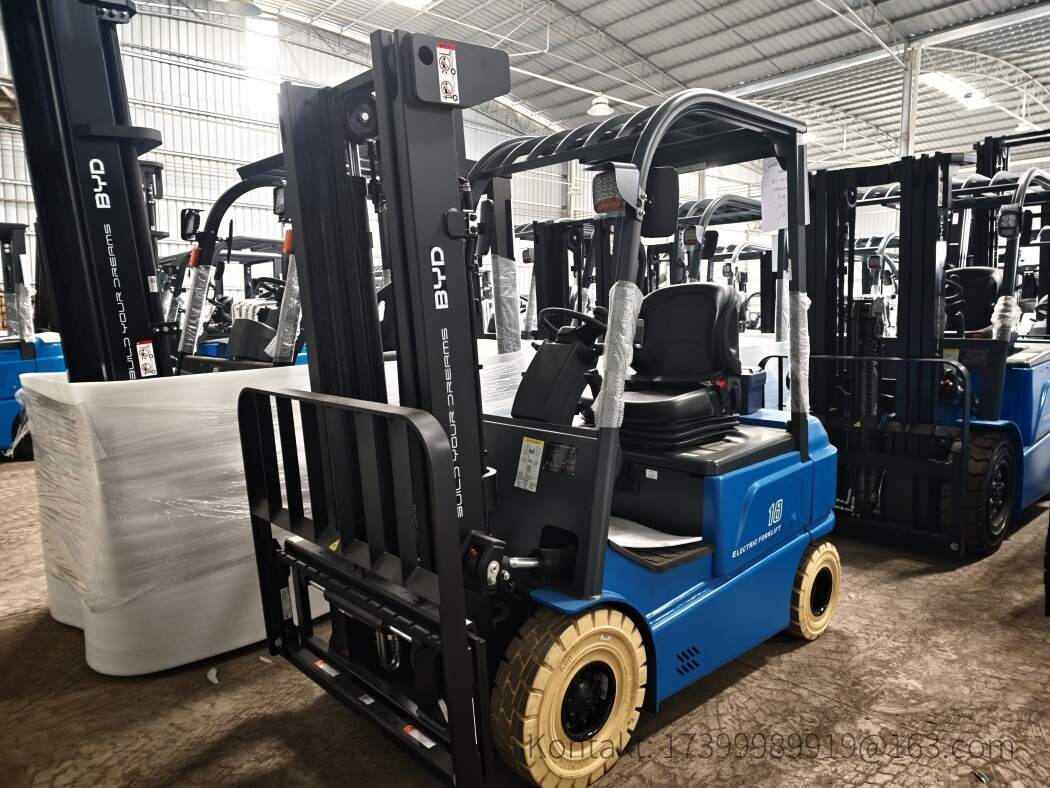

BYD Lithium-Gabelstapler: stabile Tragfähigkeit durch konstantes Batteriegewicht
Ein entscheidender Vorteil moderner Lithium-Eisenphosphat-Technik (LFP) liegt in der Planungssicherheit. BYD-Elektrostapler nutzen integrierte Lithium-Batterien, die als festes Konstruktionselement ins Gegengewicht und in die Tragfähigkeitsberechnung einfließen. Dadurch bleiben die Lastwerte über die gesamte Lebensdauer konstant – unabhängig vom Ladezustand.
- Kein Kapazitätsverlust: Die Spannungslage bleibt auch bei niedrigem Ladestand stabil, die Hubleistung sinkt nicht spürbar.
- Gleichbleibendes Gewicht: Kein Nachfüllen von Wasser, keine Gewichtsveränderung durch Gasung oder Sulfatierung.
- Schnellladung ohne Batteriewechsel: Der Stapler bleibt dieselbe Maschine mit denselben Traglastwerten – ideal für die wiederkehrende Dokumentation.
- Weniger Wartung: Stabile Betriebsbedingungen erleichtern die Einhaltung der Tragfähigkeitsgrenzen im Alltag.
Für Logistikbetriebe, die ihre Tragfähigkeitsgrenzen sauber dokumentieren müssen, ist diese Konstanz ein handfester Vorteil bei der internen Sicherheitsprüfung.
Checkliste für den sicheren Umgang mit Lastgrenzen
- Typenschild und Lastdiagramm vor jeder Schicht sichtbar und lesbar?
- Ist der tatsächliche Lastschwerpunkt Ihrer Standardladungen bekannt?
- Sind alle Anbaugeräte in der Traglastangabe berücksichtigt?
- Wurde die maximale Hubhöhe im Hochregal gegen das Diagramm geprüft?
- Sind Fahrer geschult im Erkennen von Hebelwirkung und Kippmoment?
- Gibt es eine dokumentierte Freigabe für Sonderladungen?
- Werden Stoß- und Schwingungsbelastungen beim Fahren vermieden?
Sonderfälle: Stoß, Schrägzug und Personentransport
Die Tragfähigkeitsgrenzen gelten ausschließlich für ruhiges, senkrechtes Heben im Stand. Schrägzug, Reißen am Lastträger oder abruptes Bremsen erzeugen Zusatzkräfte, die rechnerisch nicht abgedeckt sind. Auch der Personentransport auf der Gabel – selbst mit Arbeitskorb – erfordert eine gesonderte Freigabe und reduzierte Lastwerte.
Bei Schwerlastanwendungen, die dauerhaft nahe der Grenze arbeiten, ist eine technische Überprüfung durch den Hersteller empfehlenswert. Sie liefert belastbare Zahlen statt Schätzungen.
Fazit: Realistische Werte statt Wunschdenken
Die Tragfähigkeit eines Gabelstaplers ist keine feste Zahl, sondern eine Funktion aus Lastschwerpunkt, Hubhöhe und Ausrüstung. Wer diese drei Größen kennt und das Lastdiagramm konsequent anwendet, arbeitet sicher, schont die Technik und vermeidet Unfälle. Besonders bei Elektrostaplern mit stabiler Lithium-Technik lohnt sich die Investition in saubere Dokumentation – sie zahlt sich über die gesamte Einsatzdauer aus.
Sie planen die Anschaffung von Elektro-Gabelstaplern oder BYD-Lithium-Geräten für Ihr Lager und möchten die passenden Traglastwerte für Ihre Anwendung? Unser Team unterstützt Sie bei der Auswahl der richtigen Konfiguration.
