Die Betriebsprüfung von Flurförderzeugen wie Gabelstaplern ist eine gesetzlich vorgeschriebene Maßnahme, um die Sicherheit im innerbetrieblichen Verkehr zu gewährleisten. Ein oft unterschätzter Aspekt ist die Dokumentation der Abmessungen. Doch warum ist das wichtig? Die Abmessungen beeinflussen nicht nur die Stabilität und Tragfähigkeit, sondern auch die Manövrierfähigkeit und die Einhaltung von Sicherheitsabständen. In diesem Leitfaden erfahren Sie, welche Abmessungen relevant sind, wie Sie sie korrekt messen und dokumentieren, und welche rechtlichen Anforderungen Sie beachten müssen.
Rechtliche Grundlagen der Betriebsprüfung
Die Betriebssicherheitsverordnung (BetrSichV) verpflichtet Arbeitgeber, Arbeitsmittel regelmäßig prüfen zu lassen. Für Flurförderzeuge gelten zusätzlich die DGUV Vorschrift 1 „Grundsätze der Prävention“ sowie die DGUV Regel 100-500 „Betrieb von Arbeitsmitteln“. Die Unfallverhütungsvorschrift (UVV) „Flurförderzeuge“ (DGUV Vorschrift 68) konkretisiert die Anforderungen. Eine ordnungsgemäße Dokumentation der Prüfungen ist nachzuweisen und mindestens bis zur nächsten Prüfung aufzubewahren.
Die Abmessungen eines Staplers sind ein wesentlicher Bestandteil der technischen Dokumentation. Sie dienen als Referenz für die wiederkehrenden Prüfungen und müssen bei Veränderungen (z. B. Anbaugeräten) aktualisiert werden.
Relevante Abmessungen für Stapler
Welche Maße müssen dokumentiert werden? Die folgenden Abmessungen sind für die Betriebsprüfung und die tägliche Sicherheit relevant:
- Gesamtlänge: Von der Gabelspitze bis zum Heck, oft ohne Last.
- Gesamtbreite: Über alles, inklusive Bereifung und Anbauteile.
- Gesamthöhe: Mit abgesenktem und angehobenem Mast, sowie mit Dach (Überrollschutz).
- Radstand: Abstand zwischen Vorder- und Hinterachse.
- Spurweite: Abstand zwischen den Radmitten einer Achse.
- Bodenfreiheit: Abstand zwischen tiefstem Punkt und Boden.
- Gabelzinkenlänge und -breite: Für die Lastaufnahme entscheidend.
- Lastschwerpunktabstand: Abstand von der Gabelvorderkante zum Lastschwerpunkt.
- Wenderadius: Außenradius beim Lenken.
Die folgende Tabelle gibt einen Überblick über typische Abmessungen verschiedener Staplerklassen:
| Staplerklasse | Länge (mm) | Breite (mm) | Höhe (mm) | Radstand (mm) |
|---|---|---|---|---|
| Elektro-Gabelstapler 1,5 t | 2100 | 1100 | 2100 | 1400 |
| Elektro-Gabelstapler 3,0 t | 2600 | 1250 | 2200 | 1700 |
| Dieselstapler 5,0 t | 3500 | 1500 | 2500 | 2000 |
| schubmaststapler | 2800 | 1200 | 2300 | 1500 |
| BYD Lithium-Gabelstapler 2,0 t | 2400 | 1150 | 2150 | 1600 |
Diese Werte sind Richtwerte und können je nach Hersteller und Ausstattung variieren. Immer die Herstellerangaben verwenden.
Korrekte Messung der Abmessungen
Um reproduzierbare Ergebnisse zu erhalten, sollten die Messungen standardisiert durchgeführt werden.
Vorbereitung
- Stapler auf ebenem, festem Untergrund abstellen.
- Mast vollständig absenken, Gabelzinken waagerecht.
- Reifendruck prüfen (falls luftbereift).
- Anbaugeräte in Grundstellung bringen.
- Messwerkzeuge bereitlegen: Maßband, Laserentfernungsmesser, Wasserwaage.
Durchführung
Messen Sie jede Dimension an der breitesten bzw. höchsten Stelle. Bei der Höhe unterscheiden Sie zwischen Transportstellung und maximaler Hubhöhe. Der Radstand wird von Radmitte zu Radmitte gemessen. Die Spurweite ist der Abstand zwischen den Radmitten auf derselben Achse. Für die Bodenfreiheit messen Sie den geringsten Abstand zwischen Fahrzeugunterkante und Boden.
Hilfsmittel und Genauigkeit
Verwenden Sie kalibrierte Messgeräte. Eine Genauigkeit von ±5 mm ist für die Dokumentation ausreichend. Fotografieren Sie die Messpunkte, um die Nachvollziehbarkeit zu erhöhen.
Dokumentation der Abmessungen
Die Dokumentation kann manuell oder digital erfolgen. Wichtig ist, dass sie nachvollziehbar, datiert und unterschrieben ist.
Manuelle Dokumentation
Ein Prüfprotokoll in Papierform ist einfach, aber anfällig für Verlust. Verwenden Sie ein einheitliches Formular, das alle relevanten Maße enthält. Ein Beispiel:
| Messgröße | Sollwert (mm) | Istwert (mm) | Abweichung | Bemerkung |
|---|---|---|---|---|
| Gesamtlänge | 2400 | |||
| Gesamtbreite | 1150 | |||
| Gesamthöhe (abgesenkt) | 2150 | |||
| Radstand | 1600 |
Digitale Dokumentation
Moderne Flottenmanagementsysteme oder Apps ermöglichen die direkte Eingabe und Speicherung der Messwerte. Vorteile: schnelle Auswertung, Erinnerungsfunktion für Prüftermine, keine Papierberge. Achten Sie auf Datenschutz und Zugriffsrechte.
Fotodokumentation
Fotos der Messpunkte mit Maßband können die Werte belegen. Achten Sie auf gute Beleuchtung und einen Maßstab im Bild.
Praktische Tipps für die Betriebsprüfung
- Prüfintervalle einhalten: Je nach Einsatzbedingungen mindestens jährlich, bei intensiver Nutzung häufiger.
- Abweichungen dokumentieren: Toleranzen festlegen (z. B. ±10 mm).
- Änderungen nachrüsten: Bei Anbaugeräten oder Umbauten die Abmessungen neu messen.
- Schulung der Mitarbeiter: Nur unterwiesene Personen dürfen messen und dokumentieren.
- Digitale Helfer nutzen: Apps oder Tabellenkalkulationen mit Plausibilitätsprüfungen.
- Historie führen: Mehrere Prüfungen vergleichen, um Verschleiß zu erkennen.
Häufige Fehler bei der Dokumentation
- Messung auf unebenem Untergrund.
- Verwendung falscher Bezugspunkte.
- Nichtbeachtung von Anbaugeräten.
- Fehlende Datumsangabe oder Unterschrift.
- Verlust der Unterlagen.
- Veraltete Werte nach Veränderungen.
Besonderheiten bei Lithium-Ionen-Staplern (BYD)

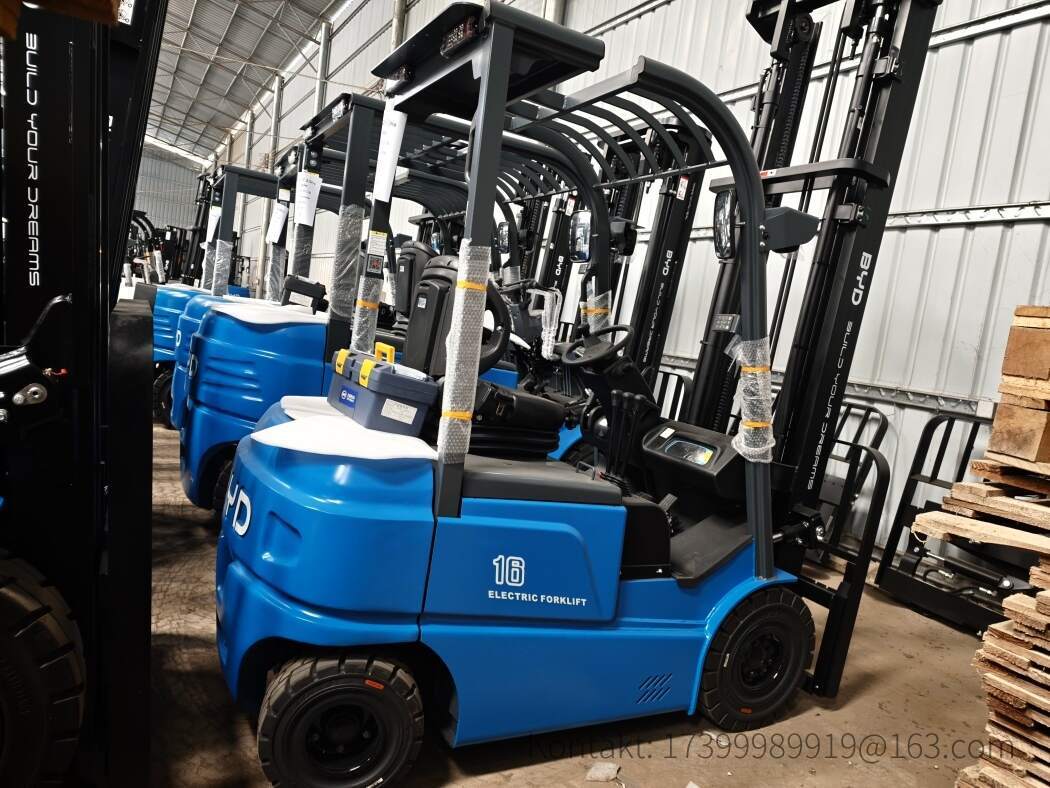

Elektrische Gabelstapler mit Lithium-Ionen-Batterien, wie sie BYD anbietet, zeichnen sich durch eine kompakte Bauweise aus. Die Batterie ist oft in die Struktur integriert, was die Abmessungen im Vergleich zu Blei-Säure-Staplern leicht verändern kann. Bei der Dokumentation sollten Sie daher die herstellerspezifischen Angaben verwenden. BYD bietet für seine Modelle detaillierte Maßzeichnungen an. Die regelmäßige Prüfung der Abmessungen bleibt auch bei Lithium-Staplern unerlässlich, um die Sicherheit und Effizienz zu gewährleisten. Beachten Sie, dass sich der Schwerpunkt durch die Batterieposition ändern kann, was Auswirkungen auf die Tragfähigkeit hat.
Fazit
Die Dokumentation der Abmessungen von Staplern ist ein wichtiger Baustein der Betriebsprüfung. Sie dient der Sicherheit, der Nachvollziehbarkeit und der Einhaltung gesetzlicher Vorgaben. Mit standardisierten Messverfahren und einer strukturierten Dokumentation – ob analog oder digital – erfüllen Sie die Anforderungen und erhöhen die Betriebssicherheit. Vergessen Sie nicht, die Werte regelmäßig zu aktualisieren und bei Änderungen anzupassen.
