Warum die Deckenhöhe zum entscheidenden Planungsfaktor wird
Wer ein Lager neu plant oder erweitert, denkt zuerst an Regale, Paletten und Stapler. Die Deckenhöhe wird dabei häufig als selbstverständliche Größe hingenommen – bis die oberste Palettenebene nicht mehr passt oder der Stapler beim Anheben an die Sprinkleranlage stößt. Tatsächlich ist die lichte Höhe der Halle der Rahmen, in dem sich jede weitere Entscheidung abspielt: Regalhöhe, Anzahl der Ebenen, Hubhöhe des Staplers und nicht zuletzt die Breite der Arbeitsgänge.
In der Praxis entscheidet die Höhe über den wirtschaftlichsten Hebel eines Lagers – die Anzahl der Palettenstellplätze pro Quadratmeter. Eine Halle mit acht Metern lichter Höhe kann bei gleicher Grundfläche deutlich mehr Paletten aufnehmen als eine mit sechs Metern, sofern Regaltechnik, Stapler und Sicherheitsabstände sauber aufeinander abgestimmt sind. Dieser Leitfaden zeigt Schritt für Schritt, wie Sie den Platz zwischen Regalen planen und dabei keine Sicherheitsreserve verschenken.
Die wichtigsten Höhenmaße im Überblick
Bevor Regale bestellt oder Stapler ausgewählt werden, sollten alle relevanten Höhen exakt gemessen und dokumentiert werden. Die folgende Übersicht strukturiert die zentralen Werte einer Lagerhalle:
| Maß | Typischer Wert | Bedeutung für die Planung |
|---|---|---|
| Lichte Hallenhöhe | 6,00 – 12,00 m | Ausgangswert aller Berechnungen |
| Abstand unter Sprinklerdüsen | mind. 0,50 m | Brandschutz, nicht verhandelbar |
| Beleuchtung, Kanäle, Rohre | 0,20 – 0,60 m | Hindernisse in der Höhenzone |
| Sicherheitsabstand Regal zur Decke | mind. 0,50 m | Sprinklerwirkung und Montage |
| Oberkante Regal / letzte Ebene | Resthöhe | Ergibt sich aus Hallenhöhe minus Abstände |
| Nennhubhöhe Stapler | 4,50 – 7,50 m | Muss die oberste Ebene sicher erreichen |
| Höhe Gabelzinken abgesenkt | 0,08 – 0,12 m | Bodenfreiheit beim Einfahren |
Resttragfähigkeit und Hubhöhe: Die Grenzen des Staplers
Ein weit verbreiteter Fehler besteht darin, die Nennhubhöhe eines Staplers mit der nutzbaren Hubhöhe gleichzusetzen. Denn je höher die Gabel steigt, desto geringer wird die verbleibende Tragfähigkeit – die sogenannte Resttragfähigkeit. Bei 4,5 Metern Hubhöhe verliert ein Gegengewichtsstapler je nach Lastschwerpunkt und Mastbauart schnell 20 bis 40 Prozent seiner Nennkapazität.
Für die Planung heißt das: Prüfen Sie immer das Lastdiagramm des konkreten Modells. Entscheidend sind der Lastschwerpunkt der Paletten, das Eigengewicht der Regaltraversen und die tatsächliche Anfahrhöhe. Wer schwere Lasten in der obersten Ebene einlagert, benötigt entweder einen leistungsstärkeren Stapler oder eine niedrigere Regalhöhe. Auch die Mastbauhöhe ist relevant: Ein Dreifachmast mit 7,5 Metern Hubhöhe bringt im eingefahrenen Zustand oft über vier Meter Bauhöhe mit – Tore, Durchfahrten und Deckenunterzüge müssen diesen Wert berücksichtigen.
Durchgangsbreiten: Der Platz zwischen den Regalen
Die Gangbreite ist das Ergebnis aus Staplergeometrie, Lastabmessungen und Sicherheitsanforderungen. Sie bestimmt, wie viele Regalzeilen überhaupt in die Halle passen. Grundsätzlich gilt: Je breiter der Gang, desto großzügiger und schneller die Kommissionierung – aber desto geringer die Flächenausnutzung.
Breitgang, Schmalgang und die passende Staplerart
| Staplerart | Typische Arbeitsgangbreite | Einsatzprofil |
|---|---|---|
| Handhubwagen | 2,00 – 2,50 m | Kurze Wege, geringe Umschlagsleistung |
| Gegengewichtsstapler | 3,50 – 4,50 m | Flexibel, Außenbereich, Blocklager |
| schubmaststapler | 2,80 – 3,20 m | Hochregal, mittlere bis hohe Hallen |
| Schmalgangstapler | 1,60 – 2,00 m | Maximale Flächennutzung, hohe Regale |
So berechnen Sie die Arbeitsgangbreite
Als Faustformel gilt: Arbeitsgangbreite = Bauradius des Staplers plus Sicherheitsabstand plus halbe Lasttiefe. Der Bauradius beschreibt den Radius, den das Fahrzeug beim Wenden bis zur Außenkante benötigt. Hinzu kommt ein Sicherheitszuschlag von mindestens 100 Millimetern je Seite – bei hohen Umschlagsfrequenzen und mehreren gleichzeitig agierenden Fahrzeugen besser 200 Millimeter.
Ein Rechenbeispiel: Ein Schubmaststapler mit 1,80 Meter Bauradius, 1,20 Meter Lasttiefe und jeweils 150 Millimeter Sicherheitsabstand ergibt eine Arbeitsgangbreite von rund 3,10 Metern. Werden in derselben Halle zwei Fahrzeuge eingesetzt, muss die Breite so ausgelegt sein, dass Begegnungen oder Überholvorgänge möglich sind. Planen Sie außerdem Wendeflächen an den Gangenden und eine ausreichende Freizone vor Toren ein.

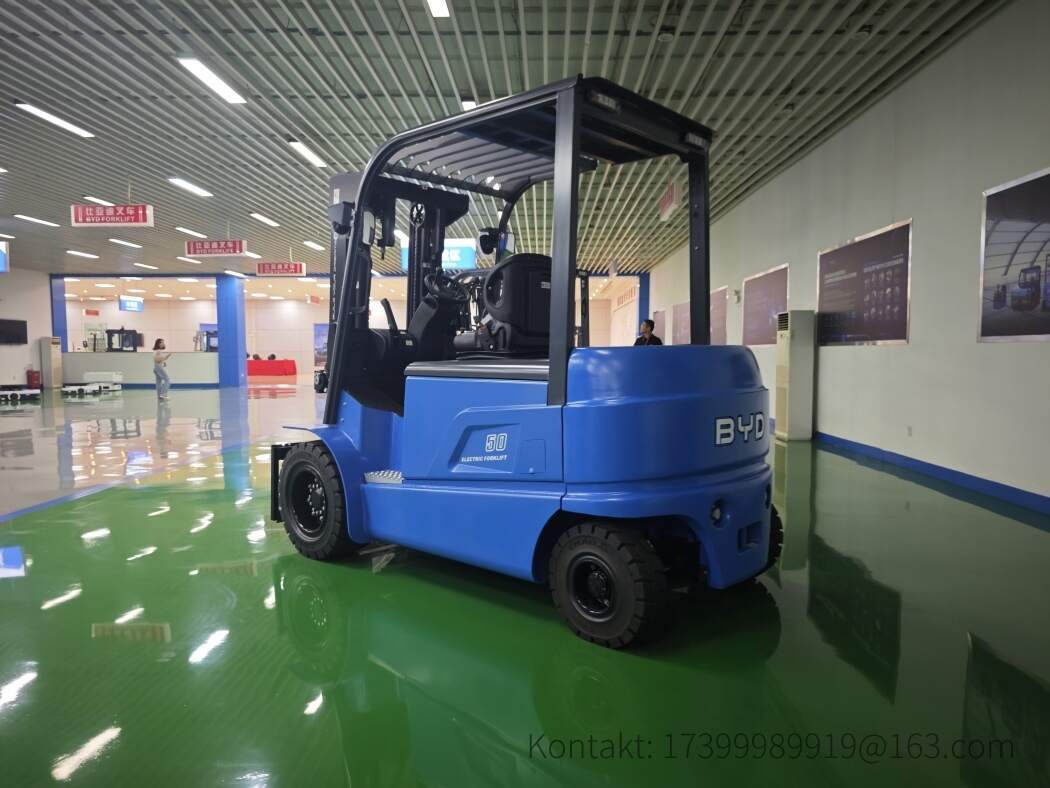

Elektrostapler mit Lithium-Technik: Mehr Platz durch kompakte Bauweise
Elektrostapler mit moderner Lithium-Eisenphosphat-Batterie (LiFePO4) verändern die Höhen- und Flächenplanung spürbar. Ihr wesentlicher Vorteil liegt in der kompakten Energieversorgung: Da die Batterie wartungsfrei und ohne Gasung arbeitet, entfallen Batteriewechselräume, Laderaumlüftung und Wasserstofflogistik. Das schafft zusätzliche Nutzfläche, die direkt für Regale oder Verkehrswege zur Verfügung steht.
- Kein separater Batteriewechselraum und damit mehr nutzbare Lagerfläche
- Zwischenladung in Pausen – ein Fahrzeug kann über mehrere Schichten durchlaufen
- Konstante Leistung bis zum Ladeende, auch bei hoher Hubhöhe
- Geringere Mastbaumaße bei gleicher Hubhöhe durch kompakte Chassisbauweise
- Weniger Wärmeentwicklung und damit geringere Belastung der Hallenlüftung
Gerade in Hallen mit begrenzter lichter Höhe zählt jeder Zentimeter der Mastbauhöhe. Moderne Elektrostapler lassen sich mit Masten konfigurieren, die exakt auf die geplante letzte Regal-Ebene abgestimmt sind – nicht mehr und nicht weniger.
Sprinkler, Beleuchtung und Deckenlasten
Die Decke ist selten eine glatte Fläche. Sprinklerrohre, Unterzüge, Lüftungskanäle und Beleuchtungsträger ragen in den Raum und reduzieren die tatsächlich nutzbare Höhe. Nach gängigen Brandschutzregeln muss zwischen der Oberkante des Lagerguts und der Sprinklerdüse ein Abstand von mindestens 50 Zentimetern verbleiben, damit das Wasser im Brandfall ungehindert auf das Material trifft.
Darüber hinaus sind Hallenböden für Radlasten und Punktlasten dimensioniert. Wer mit schweren Elektrostapler-Modellen und satten Regallasten arbeitet, sollte die zulässigen Decken- und Bodenlasten mit der Statik abgleichen. Auch die Tragfähigkeit der Deckenkonstruktion kann die maximal nutzbare Höhe begrenzen, wenn hoch gelagerte Lasten über Kopf montiert werden.
Praktische Checkliste für die Planung
- Lichte Hallenhöhe an mindestens fünf Stellen messen – Böden sind selten exakt eben
- Alle Höhenhindernisse einzeichnen: Sprinkler, Kanäle, Lampen, Unterzüge
- Nutzhöhe nach Abzug aller Sicherheitsreserven berechnen
- Regalhöhe und Ebenenanzahl an diese Nutzhöhe koppeln
- Hubhöhe und Resttragfähigkeit des gewünschten Staplers prüfen
- Arbeitsgangbreite nach Fahrzeugtyp und Lastabmessungen festlegen
- Wendeflächen, Torzonen und Begegnungsverkehr berücksichtigen
- Flucht- und Rettungswege sowie Brandschutzvorgaben einhalten
- Wachstum einplanen: Reservehöhe für eine spätere zusätzliche Ebene lassen
Häufige Fehler bei der Höhen- und Gangplanung
- Nennhubhöhe mit nutzbarer Hubhöhe verwechseln
- Sicherheitsabstand zur Sprinkleranlage zu knapp kalkulieren
- Mastbauhöhe und Durchfahrtshöhen an Toren nicht gegenprüfen
- Gangbreiten nur nach Regalmaßen statt nach Staplerradien auslegen
- Resttragfähigkeit bei hoher Einlagerung ignorieren
- Zukünftige Lagerausweitungen nicht mit einer Höhenreserve abdecken
Fazit: In der Höhe liegt die Rendite
Die Deckenhöhe ist kein Nebenaspekt, sondern die Leitgröße der gesamten Lagerplanung. Wer die verfügbare Höhe exakt erfasst, alle Hindernisse einrechnet und Hubhöhe sowie Resttragfähigkeit des Staplers korrekt bewertet, gewinnt Stellplatz für Stellplatz. In Kombination mit durchdachten Arbeitsgangbreiten und kompakten Elektrostaplern mit Lithium-Batterie entsteht ein Lager, das sowohl sicher als auch wirtschaftlich arbeitet. Planen Sie den Platz zwischen den Regalen daher nicht nach Gefühl, sondern auf Basis klarer Zahlen – jeder Zentimeter zahlt sich über die Nutzungsdauer aus.
