Die Lichtraumhöhe des Staplers: Vor dem Einsatz prüfen

Die Lichtraumhöhe ist eine der am häufigsten unterschätzten Größen im Lagerbetrieb. Während Flurförderzeuge in Anschaffung, Wartung und Fahrerschulung meist sehr genau geplant werden, bleibt der freie Raum über dem Fahrweg oft ungeprüft. Dabei entscheidet genau dieser Raum darüber, ob ein Stapler überhaupt in eine Halle einfahren, einen Regalgang nutzen oder unter einer Rohrbrücke hindurchpasst. Ein einziger ungeprüfter Zentimeter kann teure Schäden an Sprinkleranlagen, Toren oder Gebäudetechnik verursachen und im schlimmsten Fall Menschen gefährden.

Was bedeutet Lichtraumhöhe beim Stapler?

Der Begriff Lichtraumhöhe – oft auch als Durchfahrtshöhe, lichte Höhe oder Durchfahrtsprofil bezeichnet – beschreibt den senkrechten Abstand zwischen der Oberkante des Fahrwegs und dem tiefsten Hindernis oberhalb dieses Fahrwegs. Entscheidend ist dabei die Kombination aus zwei Werten:

• der tatsächlichen Höhe des Hindernisses (z. B. Unterkante einer Kabeltrasse) und
• dem höchsten Punkt, den der Stapler während der Fahrt erreichen kann – gemessen am voll ausgefahrenen Hubgerüst, am Dachschutz oder an Anbaugeräten.

Erst wenn zwischen beiden Werten ein ausreichender Sicherheitsabstand liegt, darf die Strecke befahren werden. Die Lichtraumhöhe ist also keine feste Größe des Staplers, sondern immer ein Ergebnis aus Fahrzeug, Strecke und Betriebszustand.

Die vier Höhenmaße, die Sie kennen müssen

Viele Betreiber verwechseln unterschiedliche Höhenangaben aus dem Datenblatt. Für die Praxis sind vier Werte relevant, die klar auseinandergehalten werden müssen.

1. Bauhöhe beziehungsweise Transporthöhe

Die Bauhöhe ist die Höhe des Staplers im unbeladenen Zustand mit abgesenktem Hubgerüst. Sie bestimmt, ob das Fahrzeug zum Beispiel in einen Container, einen Lkw-Aufbau oder durch ein niedriges Tor passt. Bei Elektrostaplern mit kompakter Bauweise liegt dieser Wert häufig zwischen 2,00 und 2,30 Metern.

2. Dachschutzhöhe

Der Dachschutz (Fahrerschutzdach) schützt die Bedienperson vor herabfallenden Lasten. Seine Oberkante ist beim Fahren mit abgesenktem Mast meist der höchste Punkt des Fahrzeugs – und damit der maßgebliche Wert für die Durchfahrt.

3. Durchfahrtshöhe des Mastes

Sie beschreibt die Höhe des Hubgerüsts im abgesenkten Zustand. Bei mehrstufigen Masten kann sie je nach Ausführung deutlich über der Dachschutzhöhe liegen. Achten Sie auf die Angabe in der Betriebsanleitung, da diese Höhe sich je nach Hubgerüsttyp erheblich unterscheidet.

4. Maximale Hubhöhe

Die maximale Hubhöhe ist der höchste Punkt, den die Gabelspitzen erreichen können. Sie hat nichts mit der Lichtraumhöhe zu tun, ist aber beim Einlagern in hohe Regale entscheidend. Bereits eine Hubhöhe von sechs bis acht Metern kann zur Warnung werden, wenn sich darüber Sprinklerköpfe oder Leuchtbänder befinden.

Rechtliche Grundlagen und Normen

Die Prüfung der Lichtraumhöhe ist keine freiwillige Vorsichtsmaßnahme, sondern Teil der Betreiberpflichten. Relevante Regelwerke sind unter anderem:

• Betriebssicherheitsverordnung (BetrSichV): verpflichtet zur Gefährdungsbeurteilung und zu sicheren Arbeitsmitteln.
• DGUV Vorschrift 68 (Flurförderzeuge): regelt unter anderem die Prüfung vor Arbeitsbeginn und die sichere Nutzung.
• DIN EN ISO 3691-1: Sicherheitsanforderungen an Flurförderzeuge mit Fahrersitz.
• Arbeitsstättenverordnung und ASR A1.8: Anforderungen an Verkehrswege in Arbeitsstätten.

Aus diesen Vorgaben ergibt sich in der Praxis: Vor jeder Schicht ist zu prüfen, ob die vorgesehene Fahrstrecke für das eingesetzte Fahrzeug geeignet ist. Ändern sich Gebäude, Regale oder Fahrzeugflotte, muss die Beurteilung erneut durchgeführt werden.

Typische Gefahrenquellen über dem Fahrweg

In industriellen Hallen liegen Hindernisse selten auf Augenhöhe, sondern meist dort, wo der Blick des Fahrers nicht hinreicht. Besonders kritisch sind:

• Sprinklerköpfe und Rohrleitungen der Brandschutzanlage
• Rauchmelder und Brandmeldekabel
• Hallenbeleuchtung, Lichtbänder und Leuchtenaufhängungen
• Heizungsstränge, Druckluft- und Wasserleitungen
• Kabeltrassen und Schienen für Krananlagen
• Sektional-, Roll- und Schnelllauftore in Zwischenwänden
• Regalverbände, Querverstrebungen und Fachwerkträger
• Zwischenebenen (Mezzanine), Bühnen und Ladebrücken

Ein Kontakt mit diesen Elementen führt oft nicht nur zu Sachschäden. Herabfallende Teile oder ein ausgelöster Sprinkler können den Betrieb stundenlang lahmlegen.

Schritt für Schritt: Lichtraumhöhe vor dem Einsatz prüfen

Schritt 1: Technische Daten ermitteln

Lesen Sie die Betriebsanleitung des Herstellers und notieren Sie Bauhöhe, Dachschutzhöhe sowie die Durchfahrtshöhe des Mastes. Diese Angaben finden Sie meist auch auf dem Typenschild oder in der Fahrzeugakte.

Schritt 2: Höchsten Punkt im Betriebszustand bestimmen

Vergessen Sie Anbaugeräte wie Zinkenverstellgeräte, Klammern oder Seitenschieber nicht. Besonders bei angehobenem Mast kann der höchste Punkt deutlich über dem Dachschutz liegen.

Schritt 3: Engstellen exakt messen

Nutzen Sie einen Laser-Entfernungsmesser statt eines Maßbands. Messen Sie immer an der niedrigsten Stelle der Strecke, nicht an der Decke der Halle. Bei Toren ist der geöffnete Zustand maßgeblich, nicht die lichte Höhe des Durchlasses im geschlossenen Zustand.

Schritt 4: Sicherheitsabstand einplanen

Planen Sie stets einen Puffer ein. Je nach Anlage und Fahrweise werden mindestens 20 bis 50 Zentimeter empfohlen; unter Sprinklern und bei dynamischer Fahrweise kann ein größerer Abstand erforderlich sein. Bei Hubvorgängen in Regalen sollte zusätzlich ein Abstand zur Hallendecke berücksichtigt werden.

Schritt 5: Ergebnisse dokumentieren und kennzeichnen

Tragen Sie die gemessenen Werte in die Gefährdungsbeurteilung ein und kennzeichnen Sie kritische Bereiche im Lager durch Schilder, Höhenbegrenzer oder Warnketten. So erkennt jeder Fahrer die Grenze sofort.

Schritt 6: Fahrpersonal unterweisen

Die beste Messung hilft nichts, wenn sie nicht bekannt ist. Unterweisen Sie Fahrer regelmäßig zu Engstellen, kritischen Höhen und dem Verhalten bei Unsicherheit.

Schritt 7: Nach Änderungen erneut prüfen

Nach Umbauten, neuen Regalanlagen, zusätzlicher Leitungstechnik oder einem Fahrzeugwechsel ist die Lichtraumhöhe erneut zu bewerten.

Tabelle: Richtwerte für Mindestabstände

Diese Werte sind Richtwerte. Verbindlich sind stets Herstellerangaben, örtliche Gegebenheiten und die Ergebnisse der Gefährdungsbeurteilung.

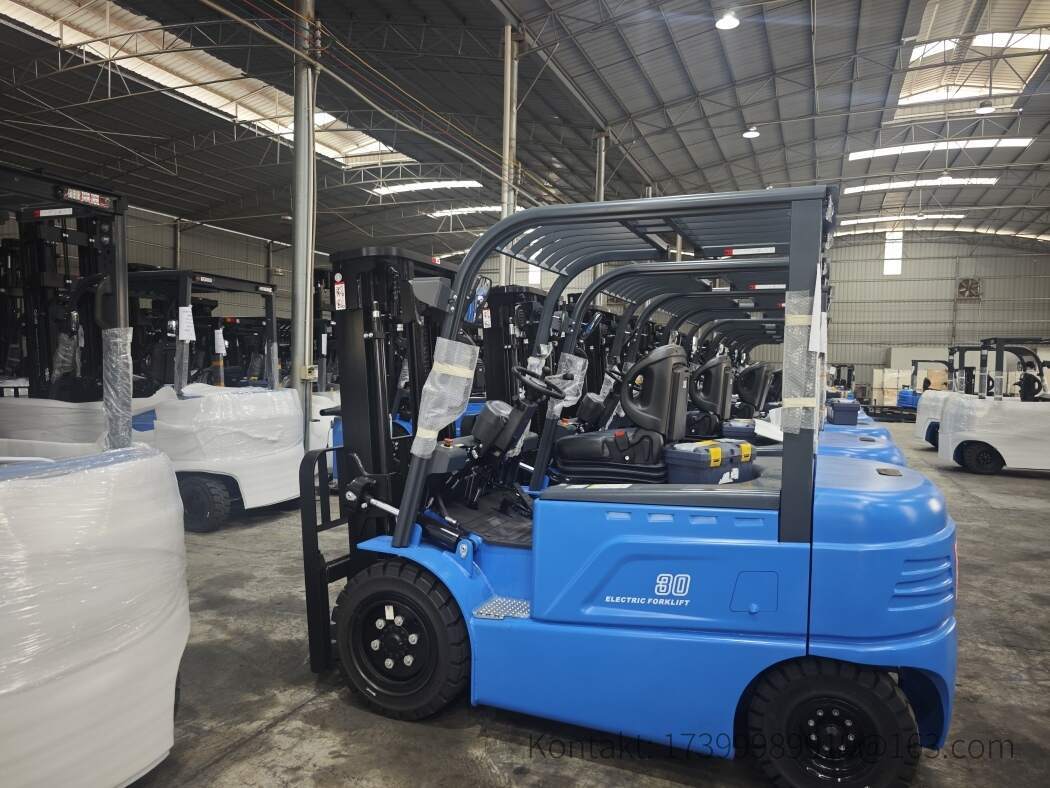

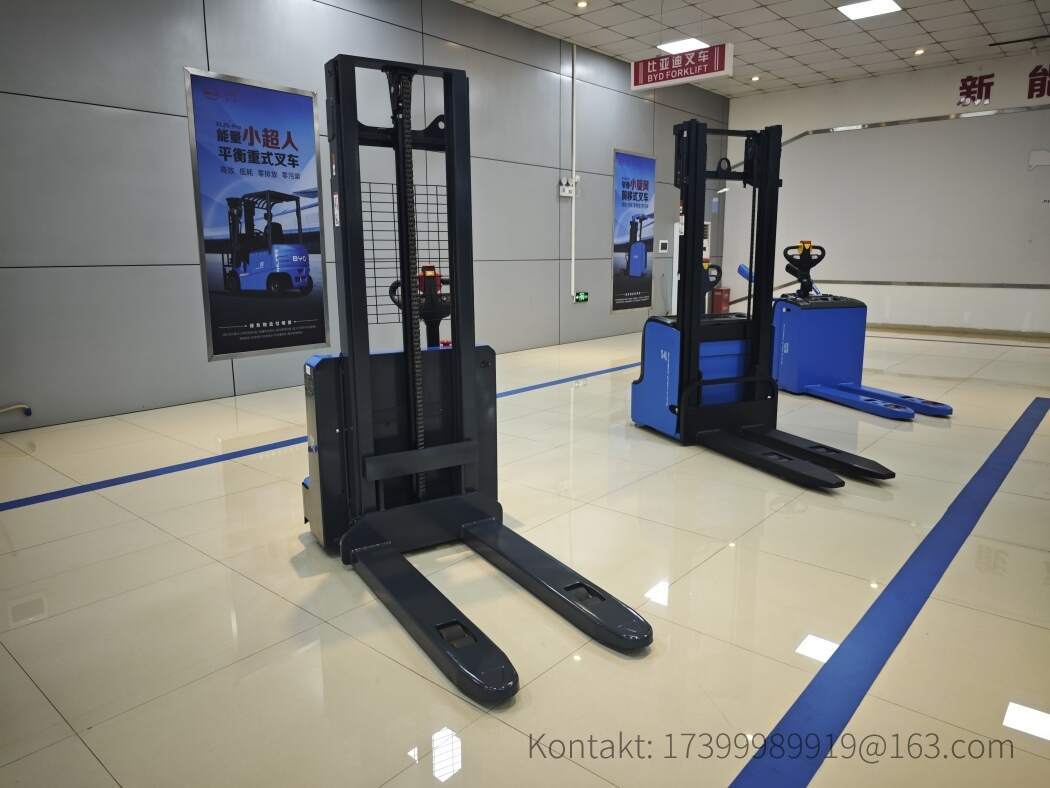

Besonderheiten bei Elektrostaplern mit BYD-Lithium-Technologie

Elektrostapler mit Lithium-Eisenphosphat-Batterien – etwa Fahrzeuge mit BYD-Technologie – haben die Lagerlogistik in vielen Punkten verändert. Für die Lichtraumhöhe ergeben sich daraus mehrere praktische Vorteile:

• Kein Batteriewechselraum: Da Lithium-Akkus bedarfsgerecht zwischengeladen werden, entfallen Wechselstationen mit Krananlagen und die damit verbundenen Höhenanforderungen.
• Keine Gasung: Es entstehen keine Wasserstoffgase, daher sind keine besonderen Entlüftungsöffnungen unter der Decke erforderlich.
• Kompakte Bauweise: Die integrierte Batterie erlaubt kurze Fahrzeuglängen und häufig niedrigere Bauhöhen, was enge Hallen und niedrige Tore begünstigt.
• Hohe Hubhöhen: Moderne Elektrostapler erreichen Hubhöhen von über sieben Metern. Genau hier wird die Lichtraumhöhe der Halle schnell zum limitierenden Faktor – noch vor der Tragfähigkeit des Regals.

Wer eine Flotte auf Elektroantrieb umstellt, sollte die Lichtraumhöhen daher nicht nur für die alten Fahrzeuge, sondern für die neuen Stapler neu messen.

Häufige Fehler bei der Höhenkontrolle

• Es wird nur die Hallendecke betrachtet, nicht die tatsächlich tiefsten Hindernisse.
• Gemessen wird im abgesenkten Zustand, gefahren wird mit angehobenem Mast.
• Anbaugeräte und Sonderausstattungen werden nicht berücksichtigt.
• Ergebnisse werden nicht dokumentiert oder nicht an das Fahrpersonal weitergegeben.
• Nach Umbauten oder einem Fahrzeugwechsel erfolgt keine erneute Prüfung.

Checkliste für die tägliche Prüfung vor dem Einsatz

• ☐ Bauhöhe, Dachschutzhöhe und Mastdurchfahrtshöhe des eingesetzten Staplers bekannt
• ☐ Strecke auf tiefste Hindernisse kontrolliert
• ☐ Engstellen und Tore exakt gemessen
• ☐ Sicherheitsabstand eingeplant
• ☐ Kritische Bereiche gekennzeichnet
• ☐ Fahrpersonal unterwiesen
• ☐ Dokumentation in der Gefährdungsbeurteilung aktualisiert

Fazit

Die Lichtraumhöhe ist ein zentraler Sicherheitsfaktor im Lager – und zugleich einer der einfachsten zu kontrollieren. Wer Bauhöhe, Dachschutz und Mastdurchfahrtshöhe kennt, die Fahrstrecke regelmäßig überprüft und Sicherheitsabstände einplant, verhindert Schäden an Gebäudetechnik und schützt Menschen. Besonders bei Elektrostaplern mit hohen Hubgerüsten und leistungsstarker BYD-Lithium-Technologie gilt: Erst messen, dann fahren. Eine kurze Prüfung vor dem Einsatz kostet wenige Minuten und verhindert Stillstände, die Tage dauern können.
