Die Tragfähigkeit eines Staplers ist eine der wichtigsten Sicherheitskennzahlen im Lagerbetrieb. Dennoch wird sie in der Praxis oft falsch eingeschätzt. Wer glaubt, dass die Nenn-Tragfähigkeit auf dem Typenschild für jede Situation gilt, riskiert Unfälle, Materialschäden und im schlimmsten Fall Personenschäden. Dieser Leitfaden zeigt, wie Sie die Tragfähigkeit realistisch bewerten und typische Fehler vermeiden.
Was bedeutet Tragfähigkeit beim Stapler?
Die Tragfähigkeit, auch Nenntragfähigkeit genannt, gibt an, welches Gewicht ein Gabelstapler unter definierten Bedingungen sicher heben kann. Sie wird vom Hersteller festgelegt und auf einem Typenschild oder einer Tragfähigkeitsplakette angegeben. Entscheidend ist: Die Nenntragfähigkeit gilt nur für einen bestimmten Lastschwerpunkt und eine bestimmte Hubhöhe. Weicht die reale Situation davon ab, reduziert sich die tatsächliche Tragfähigkeit.
Ein Beispiel: Ein Stapler mit 2.000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt und 3.000 mm Hubhöhe kann bei 1.200 mm Lastschwerpunkt und 6.000 mm Hubhöhe nur noch 800 kg sicher heben. Wer das ignoriert, überlastet den Stapler.
Faktoren, die die tatsächliche Tragfähigkeit beeinflussen
Die Tragfähigkeit ist keine feste Größe, sondern hängt von mehreren Faktoren ab. Die wichtigsten sind:
- Lastschwerpunkt: Der Abstand von der Lastmitte bis zur Gabelvorderkante.
- Hubhöhe: Je höher die Last gehoben wird, desto geringer die Tragfähigkeit.
- Anbaugeräte: Zinkenverlängerungen, Klammern, Drehgeräte etc. verändern den Schwerpunkt und das Eigengewicht.
- Mastart und Hubgerüst: Ein Dreifachmast hat andere Tragfähigkeitskurven als ein Zweifachmast.
- Reifengröße und Radstand: Sie beeinflussen die Standsicherheit.
- Batteriegewicht: Bei Elektrostaplern dient die Batterie als Gegengewicht. Eine leichtere Lithium-Ionen-Batterie kann die Tragfähigkeit reduzieren, wenn sie nicht entsprechend ausgelegt ist.
Der Lastschwerpunkt: Das A und O
Der Lastschwerpunkt ist der Abstand zwischen der Lastmitte und der Vorderkante der Gabelzinken. Standardmäßig wird die Nenntragfähigkeit bei 500 mm oder 600 mm Lastschwerpunkt angegeben. Bei breiten oder sperrigen Lasten verschiebt sich der Schwerpunkt nach vorne. Dadurch entsteht ein größeres Kippmoment, und die Tragfähigkeit sinkt. Ein Beispiel: Eine Last von 1.500 kg mit 1.000 mm Lastschwerpunkt erfordert einen Stapler, der bei diesem Schwerpunkt mindestens 1.500 kg tragen kann. Oft ist das nur mit einem größeren Modell möglich.
Hubhöhe und Mastart
Je höher die Gabeln gehoben werden, desto instabiler wird das gesamte System. Deshalb geben Hersteller Tragfähigkeitskurven an, die die maximale Last in Abhängigkeit von der Hubhöhe zeigen. Ein Stapler mit 2.500 kg bei 3.000 mm kann bei 6.000 mm nur noch 1.200 kg tragen. Die Mastart spielt ebenfalls eine Rolle: Ein Triplex-Mast mit Freihub hat oft eine geringere Resttragfähigkeit in großen Höhen als ein Duplex-Mast.
Anbaugeräte und Zubehör
Anbaugeräte wie Zinkenverlängerungen, Seitenschieber oder Klammern verändern nicht nur den Lastschwerpunkt, sondern erhöhen auch das Eigengewicht des Staplers. Dadurch verringert sich die nutzbare Tragfähigkeit. Die Faustregel: Jedes Anbaugerät reduziert die Tragfähigkeit um seinen eigenen Lastschwerpunkt und sein Gewicht. Hersteller geben oft korrigierte Tragfähigkeitstabellen für gängige Anbaugeräte an.
Die Tragfähigkeitsplakette richtig lesen
Jeder Stapler verfügt über eine Tragfähigkeitsplakette, die die maximal zulässige Last bei verschiedenen Hubhöhen und Lastschwerpunkten angibt. Diese Plakette ist kein dekoratives Element, sondern verbindlich. Ein Beispiel für eine solche Tabelle:
| Hubhöhe (mm) | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 3000 | 2500 kg | 2200 kg | 1900 kg |
| 4000 | 2200 kg | 1900 kg | 1600 kg |
| 5000 | 1800 kg | 1500 kg | 1300 kg |
| 6000 | 1400 kg | 1200 kg | 1000 kg |
Diese Tabelle zeigt: Je höher die Hubhöhe und je größer der Lastschwerpunkt, desto geringer die Tragfähigkeit. In der Praxis sollte man immer die ungünstigste Kombination zugrunde legen.
Realistische Einschätzung: Typische Fehler und wie man sie vermeidet
Viele Unfälle mit Staplern entstehen durch eine falsche Einschätzung der Tragfähigkeit. Die häufigsten Fehler:
Fehler 1: Nur das Nenngewicht beachten
Das Typenschild zeigt oft nur die maximale Tragfähigkeit bei optimalen Bedingungen. Wer nur diese Zahl liest, ignoriert Lastschwerpunkt und Hubhöhe. Lösung: Immer die Tragfähigkeitsplakette studieren und die tatsächlichen Einsatzbedingungen berücksichtigen.
Fehler 2: Lastschwerpunkt ignorieren
Breite Lasten wie Gitterboxen oder lange Rohre verschieben den Schwerpunkt nach vorne. Dadurch kann der Stapler schon bei geringerem Gewicht kippen. Lösung: Lastschwerpunkt messen oder schätzen und mit der Tragfähigkeitstabelle abgleichen.
Fehler 3: Anbaugeräte nicht berücksichtigen
Ein Seitenschieber wiegt schnell 150 kg und verschiebt den Schwerpunkt um 200 mm nach vorne. Die Tragfähigkeit sinkt drastisch. Lösung: Tragfähigkeitsverlust durch Anbaugeräte vom Hersteller erfragen oder berechnen lassen.
Fehler 4: Hubhöhe unterschätzen
In hohen Regalen wird oft mit maximaler Hubhöhe gearbeitet. Die Tragfähigkeit reduziert sich dann erheblich. Lösung: Für jede Hubhöhe die entsprechende Resttragfähigkeit aus der Tabelle ablesen.
Praktische Tipps für den sicheren Betrieb
- Lastgewicht kennen: Wiegen Sie regelmäßig Ihre Lasten oder nutzen Sie Wiegeeinrichtungen am Stapler.
- Lastschwerpunkt bestimmen: Bei unbekannten Lasten den Schwerpunkt grob ermitteln (z. B. durch Schätzen der Lastmitte).
- Tragfähigkeitsplakette sichtbar anbringen: Sie muss für den Fahrer jederzeit lesbar sein.
- Schulung: Staplerfahrer müssen regelmäßig in der Tragfähigkeitsberechnung unterwiesen werden.
- Technik nutzen: Moderne Stapler mit Lastmomentanzeige oder Wiegesystemen unterstützen die realistische Einschätzung.
- Reserven einplanen: Nie die maximale Tragfähigkeit ausreizen – 80 % sind sicherer.
Elektrostapler und Lithium-Ionen-Batterien: Besonderheiten

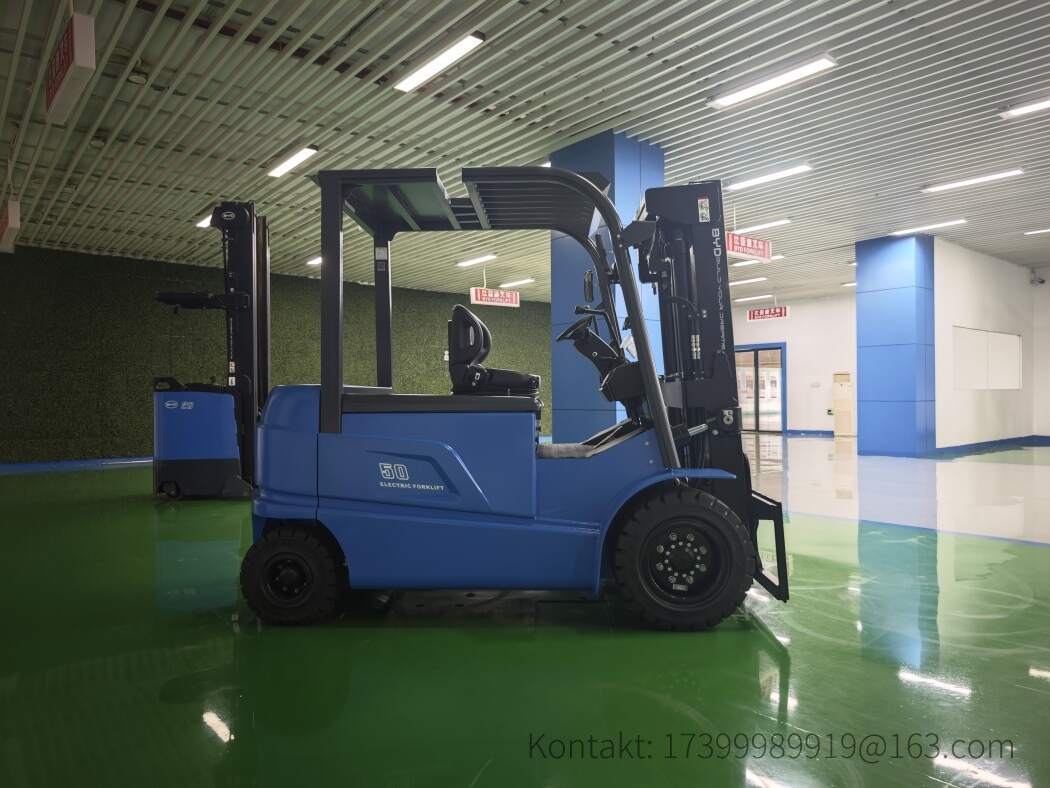

Elektrostapler mit Lithium-Ionen-Batterien, wie sie von BYD angeboten werden, haben gegenüber Blei-Säure-Staplern einige Vorteile: Sie sind wartungsärmer, effizienter und oft leichter. Doch das geringere Batteriegewicht kann die Tragfähigkeit beeinflussen. Denn die Batterie dient als Gegengewicht. Ist sie leichter, muss der Hersteller dies durch eine angepasste Konstruktion ausgleichen, oder die Nenntragfähigkeit reduziert sich. Bei BYD-Staplern wird die Lithium-Batterie so integriert, dass die Tragfähigkeit erhalten bleibt. Dennoch sollten Anwender die spezifischen Tragfähigkeitsangaben für ihr Modell genau prüfen.
Ein weiterer Aspekt: Lithium-Ionen-Batterien haben eine konstante Spannung über den Entladezyklus. Dadurch bleibt die Hubkraft konstant, was die Einschätzung der Tragfähigkeit erleichtert. Bei Blei-Säure-Batterien sinkt die Leistung mit abnehmender Ladung, was zu einer verminderten Hubkraft führen kann.
Fazit: Sicherheit durch realistische Einschätzung
Die Tragfähigkeit eines Staplers ist keine statische Zahl, sondern eine dynamische Größe, die von Lastschwerpunkt, Hubhöhe, Anbaugeräten und Batteriegewicht abhängt. Wer diese Faktoren ignoriert, gefährdet Mensch und Material. Eine realistische Einschätzung erfordert das Lesen der Tragfähigkeitsplakette, die Kenntnis der eigenen Lasten und regelmäßige Schulungen. Moderne Elektrostapler mit Lithium-Ionen-Technologie bieten hier Vorteile, erfordern aber ebenfalls eine genaue Prüfung der Tragfähigkeitsdaten.
