Bei angehobenem Hubgerüst: Wie sich die Tragfähigkeit verändert

Einleitung: Warum die Tragfähigkeit kein statischer Wert ist

Die Tragfähigkeit eines Gabelstaplers wird oft als feste Größe angesehen: 2.500 kg steht auf dem Typenschild, also dürfen 2.500 kg bewegt werden. In der Praxis ist diese Annahme gefährlich. Sobald das Hubgerüst angehoben wird, verändert sich die Geometrie des Staplers, der Lastschwerpunkt verschiebt sich und das Kippmoment steigt. Die tatsächlich verfügbare Resttragfähigkeit kann dann deutlich unter der Nennlast liegen. Besonders im Lager, beim Kommissionieren oder beim Einlagern in hohe Regale sind angehobene Hubgerüste an der Tagesordnung. Wer die Zusammenhänge nicht kennt, riskiert Unfälle, beschädigte Regale und hohe Kosten. Dieser Artikel erklärt detailliert, wie sich die Tragfähigkeit bei angehobenem Hubgerüst verändert, wie Sie Lastdiagramme richtig lesen und welche Sicherheitsmaßnahmen Sie ergreifen müssen. Als Anbieter von BYD Elektrostaplern und lithiumbasierten Lagertechnikgeräten wissen wir, wie wichtig exakte Lastangaben für einen sicheren Betrieb sind.

Grundlagen: Lastschwerpunkt, Nennlast und Standsicherheit

Um die Veränderung der Tragfähigkeit zu verstehen, müssen zunächst drei zentrale Begriffe geklärt werden: Nennlast, Lastschwerpunkt und Resttragfähigkeit. Die Nennlast ist die maximale Last, die ein Gabelstapler unter genau definierten Bedingungen – meist bei einer Hubhöhe von null und einem Lastschwerpunkt von 500 mm oder 600 mm – sicher tragen darf. Der Lastschwerpunkt ist der gedachte Punkt, an dem die gesamte Gewichtskraft der Last wirkt. Bei einer standardisierten Europalette mit gleichmäßiger Beladung liegt er in der Mitte der Last, gemessen von der Gabelvorderseite. Die Resttragfähigkeit beschreibt die Last, die bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt noch zulässig ist. Sie wird vom Hersteller in einem Lastdiagramm oder Tragfähigkeitsdiagramm dokumentiert.

• Nennlast: maximale Last bei definierter Hubhöhe und definiertem Lastschwerpunkt.
• Lastschwerpunkt: Abstand von der Gabelvorderseite bis zum Schwerpunkt der Last.
• Resttragfähigkeit: verbleibende zulässige Last bei angehobenem Hubgerüst oder vergrößertem Lastschwerpunkt.
• Standsicherheit: Verhältnis von Kippmoment zu Standmoment; sie muss immer positiv bleiben.

Alle Angaben gelten nur für den vom Hersteller freigegebenen Zustand des Staplers. Anbaugeräte, verlängerte Gabeln oder schwere Lasten mit großem Volumen verändern die Werte zusätzlich. Deshalb ist das Studium des Lastdiagramms keine Formalität, sondern eine zentrale Sicherheitsaufgabe.

Was passiert physikalisch, wenn das Hubgerüst angehoben wird?

Beim Anheben des Hubgerüsts verlagert sich der Lastschwerpunkt nach vorn und das Gewicht des Hubgerüsts sowie der Gabeln wirkt ebenfalls weiter vorn. Dadurch entsteht ein größeres Kippmoment um die Vorderachse. Gleichzeitig verringert sich der Abstand zwischen Lastschwerpunkt und Staplerachse nicht – im Gegenteil, der Hebelarm wird länger. Das Ergebnis: Der Stapler kann bei gleicher Last instabil werden. Die Tragfähigkeit nimmt mit jeder Höhe ab.

Verschiebung des Lastschwerpunkts nach vorn

Der Lastschwerpunkt liegt bei einer Standardlast etwa 500 mm vor der Gabelvorderseite. Wird das Hubgerüst angehoben, bleibt die Last zwar auf den Gabeln, aber der Schwerpunkt wandert in der Seitenansicht nach vorn oben. Der Abstand zur Vorderachse vergrößert sich, weil das Hubgerüst nach vorn kippt und die Gabeln mit der Last weiter vorn positioniert sind. Je höher die Hubhöhe, desto größer wird dieser Effekt. Zusätzlich kann sich der Schwerpunkt durch ungleichmäßige Beladung oder schräges Anheben weiter verschieben.

Hebelwirkung und Kippmoment

Das Kippmoment berechnet sich aus Lastgewicht multipliziert mit dem horizontalen Abstand zwischen Lastschwerpunkt und Vorderachse. Bei angehobenem Hubgerüst vergrößert sich dieser Abstand, sodass das Kippmoment überproportional steigt. Das Standmoment des Staplers – im Wesentlichen bestimmt durch das Eigengewicht und den Schwerpunkt des Fahrzeugs – bleibt konstant. Sobald das Kippmoment das Standmoment übersteigt, hebt sich das Heck an, und der Stapler kann umstürzen. Genau deshalb geben Hersteller Resttragfähigkeitskurven an, die mit steigender Hubhöhe abfallen.

Mastgewicht und dynamische Kräfte

Ein weiterer Faktor ist das Eigengewicht des Hubgerüsts. Es wirkt bei angehobenem Zustand weiter vorn und erhöht das Kippmoment zusätzlich. Bei teleskopierbaren oder dreifach ausfahrbaren Masten ist dieser Effekt stärker als bei Duplexmasten. Hinzu kommen dynamische Kräfte: Beschleunigen, Bremsen, Kurvenfahren oder plötzliches Absenken erzeugen zusätzliche Lastspitzen. Diese dürfen nicht unterschätzt werden. In der Praxis sollte daher bei angehobenem Hubgerüst stets mit reduzierter Geschwindigkeit und ohne ruckartige Bewegungen gefahren werden.

Das Lastdiagramm richtig lesen

Jeder Gabelstapler verfügt über ein Lastdiagramm, das die zulässige Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt angibt. Oft ist es als Kurvenschar dargestellt. Die Achsen zeigen die Hubhöhe in Millimetern und den Lastschwerpunkt in Millimetern. Die Kurven geben die maximale Last an. Wichtig: Das Diagramm gilt nur für den serienmäßigen Zustand ohne Anbaugeräte. Bei Sonderausstattung muss ein separates Diagramm verwendet werden.

Die Werte in der Tabelle sind beispielhaft und können je nach Staplermodell, Masttyp und Bereifung abweichen. Sie zeigen jedoch den grundsätzlichen Zusammenhang: Mit jeder Erhöhung der Hubhöhe sinkt die erlaubte Last. Bei einem Lastschwerpunkt von 600 mm oder 700 mm fällt die Resttragfähigkeit noch stärker ab. Deshalb müssen Bediener immer den tatsächlichen Lastschwerpunkt kennen und mit dem Diagramm abgleichen.

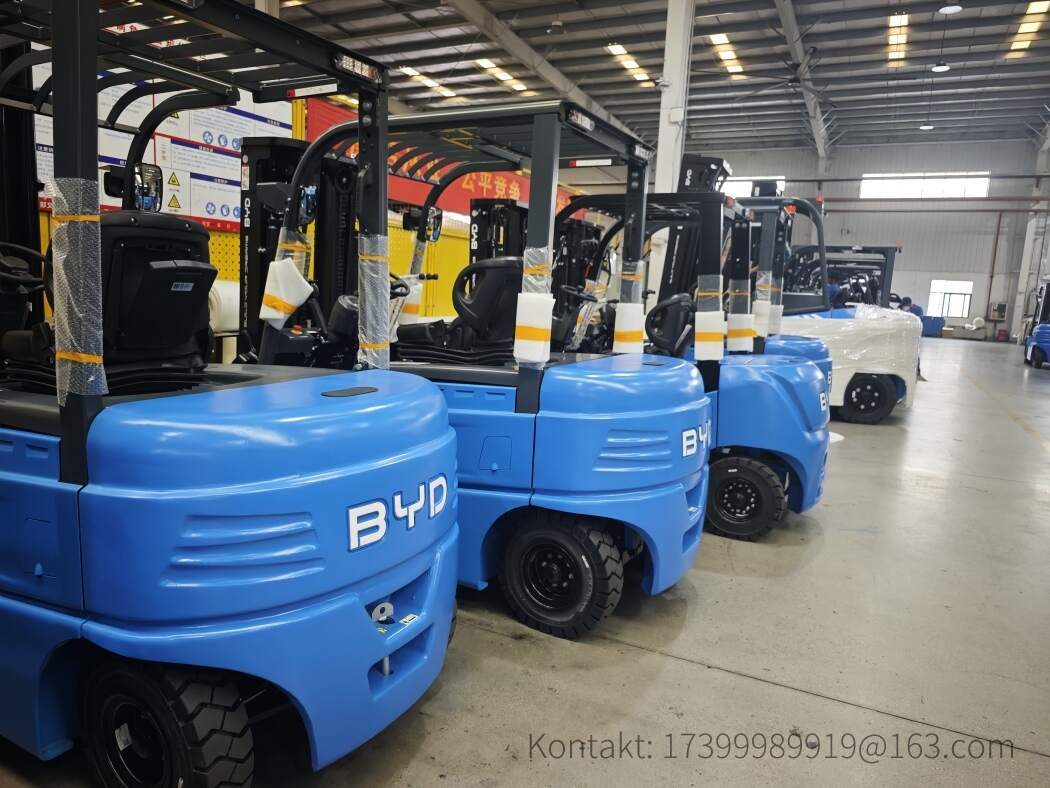

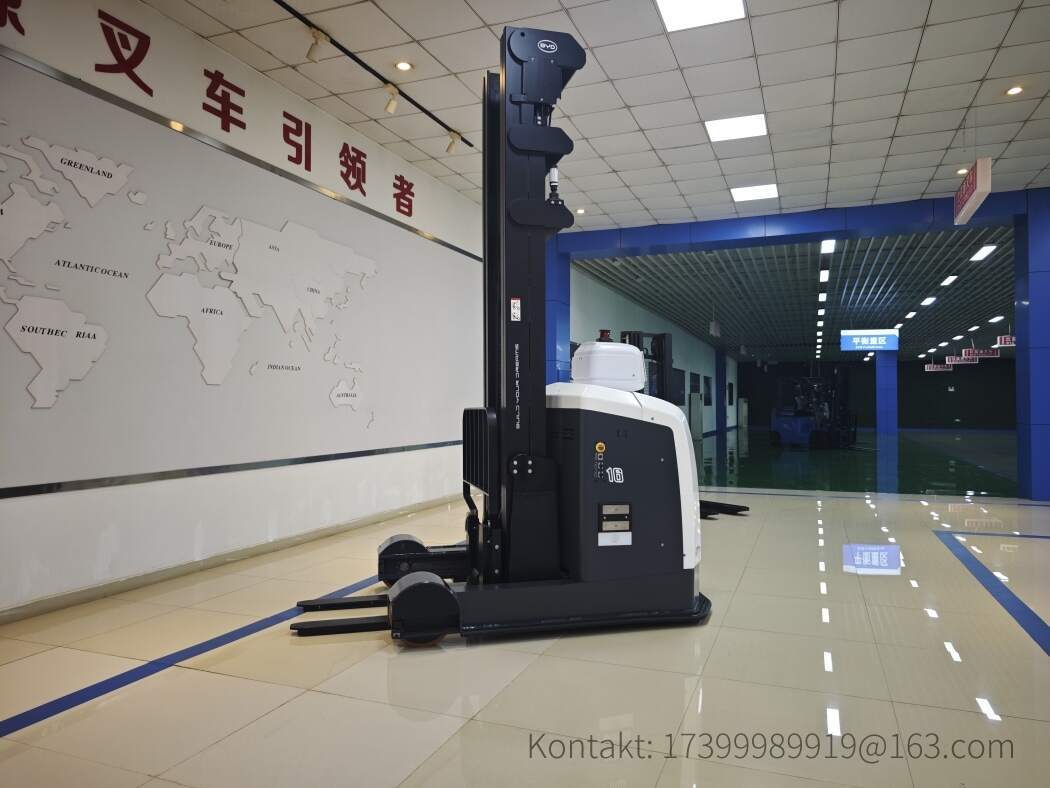

BYD Elektrostapler mit Lithium-Batterie: Stabilität und Resttragfähigkeit

Moderne Elektrostapler von BYD zeichnen sich durch einen tiefen Schwerpunkt aus. Die Lithium-Eisenphosphat-Batterie ist schwer und kompakt im Unterwagen integriert. Dadurch bleibt das Standmoment auch bei angehobenem Hubgerüst vergleichsweise hoch. Dennoch gilt auch für BYD Stapler: Die physikalischen Gesetze lassen sich nicht überlisten. Die Hersteller geben Lastdiagramme heraus, die exakt einzuhalten sind. Der Vorteil der Lithium-Technologie liegt nicht in einer magischen Mehr-Tragfähigkeit, sondern in der hohen Verfügbarkeit, der konstanten Leistung und der wartungsarmen Bauweise. BYD Elektrostapler bieten zudem häufig feinfühlige Hub- und Neigefunktionen, die ein sicheres Positionieren in der Höhe ermöglichen.

• Lithium-Batterien halten die Spannung auch bei hoher Last stabil.
• Der tiefe Batterieschwerpunkt verbessert die Standsicherheit.
• Elektrische Antriebe ermöglichen präzises Anheben ohne Abgasemissionen.
• BYD Lagertechnik ist für den intensiven Mehrschichtbetrieb ausgelegt.

Wer schwere Lasten in großer Höhe bewegt, sollte dennoch immer die Resttragfähigkeitskurve beachten und gegebenenfalls einen Stapler mit höherer Nennlast oder ein anderes Mastprofil wählen.

Praktische Tipps für den sicheren Umgang mit angehobenem Hubgerüst

• Prüfen Sie vor jeder Fahrt das Lastdiagramm und kennen Sie das Gewicht sowie den Schwerpunkt Ihrer Last.
• Heben Sie das Hubgerüst nur so weit an, wie es für den Arbeitsvorgang unbedingt erforderlich ist.
• Vermeiden Sie gleichzeitiges Fahren und Anheben; führen Sie Fahr- und Hubbewegungen getrennt aus.
• Passen Sie die Geschwindigkeit an: Bei angehobenem Hubgerüst langsam fahren, nicht abrupt bremsen oder lenken.
• Neigen Sie das Hubgerüst nur nach hinten, wenn die Last niedrig positioniert ist; in großer Höhe ist die Neigung auf ein Minimum zu reduzieren.
• Bei ungleichmäßiger Last verteilen Sie das Gewicht gleichmäßig oder verwenden Sie geeignete Lastaufnahmemittel.
• Schulen Sie Ihre Bediener regelmäßig und dokumentieren Sie die Unterweisungen.

Rechtliche und normative Anforderungen

In Deutschland und der EU gelten für Gabelstapler die Vorgaben der DGUV, insbesondere die DGUV Vorschrift 68 sowie die Betriebssicherheitsverordnung. Der Betreiber ist verpflichtet, den Stapler nur bestimmungsgemäß einzusetzen und die Tragfähigkeitsangaben zu beachten. Das Lastdiagramm muss im Sichtfeld des Fahrers angebracht oder jederzeit verfügbar sein. Bei angehobenem Hubgerüst darf die zulässige Resttragfähigkeit nicht überschritten werden. Verstöße können als Ordnungswidrigkeit geahndet werden und im Schadensfall zu erheblicher Haftung führen. Auch die Unfallverhütungsvorschriften verlangen eine Gefährdungsbeurteilung, die das Arbeiten mit angehobenem Hubgerüst ausdrücklich berücksichtigt.

Häufige Fehler und Risiken

• Die Nennlast wird als absolute Grenze angesehen, unabhängig von der Hubhöhe.
• Der Lastschwerpunkt wird nicht berücksichtigt, obwohl er sich bei langen oder hohen Lasten stark verschiebt.
• Anbaugeräte werden ohne neues Lastdiagramm verwendet.
• Der Bediener fährt mit angehobenem Hubgerüst zu schnell oder in Kurven.
• Lasten werden schräg angehoben, wodurch zusätzliche Seitenkräfte entstehen.
• Regale oder Wände werden durch ausschwingende Lasten beschädigt.

Diese Fehler führen nicht nur zu Unfällen, sondern auch zu erhöhtem Verschleiß an Mast, Gabeln und Reifen. Die Reparaturkosten können den Wert eines Staplers schnell übersteigen.

Wartung, Schulung und Dokumentation

Die beste Tragfähigkeitsberechnung nützt nichts, wenn der Stapler technisch nicht einwandfrei ist. Überprüfen Sie regelmäßig Hubketten, Rollen, Mastlager, Gabeln und Bremsen. Ein verschlissener Mast kann das Kippverhalten verändern und die Resttragfähigkeit unbemerkt reduzieren. Achten Sie darauf, dass die im Lastdiagramm angegebenen Werte noch lesbar sind und zum aktuellen Staplerzustand passen. Für BYD Elektrostapler bieten autorisierte Servicetechniker eine professionelle Wartung an. Schulungen sollten nicht nur theoretisch sein, sondern auch praktische Übungen mit angehobenem Hubgerüst und verschiedenen Lastschwerpunkten umfassen. Dokumentieren Sie jede Unterweisung, um im Schadensfall die Sorgfaltspflicht nachweisen zu können.

Fazit: Tragfähigkeit bei angehobenem Hubgerüst immer neu bewerten

Die Tragfähigkeit eines Gabelstaplers ist keine Konstante. Sie hängt von der Hubhöhe, dem Lastschwerpunkt, dem Masttyp, dem Anbaugerät und den dynamischen Kräften ab. Bei angehobenem Hubgerüst sinkt die zulässige Last oft dramatisch. Deshalb muss vor jedem Hubvorgang das Lastdiagramm geprüft werden. BYD Elektrostapler mit Lithium-Batterie bieten durch ihren tiefen Schwerpunkt und die präzise Steuerung gute Voraussetzungen für sicheres Arbeiten, ersetzen aber nicht die Pflicht zur korrekten Lastberechnung. Wer die Resttragfähigkeit ernst nimmt, schützt Mensch, Maschine und Lagerinfrastruktur. Für Beratung zu BYD Gabelstaplern, Lastdiagrammen und sicherer Lagertechnik kontaktieren Sie uns unter info@bydfork.com.
