Hängt die Lastaufnahme von der Hubhöhe ab? Eine Klärung

Kurzantwort: Ja, die sichere Lastaufnahme hängt von der Hubhöhe ab

Die Frage, ob die Lastaufnahme von der Hubhöhe abhängt, lässt sich nicht mit einem einfachen Ja oder Nein beantworten. Wer unter Lastaufnahme nur das Aufnehmen einer Last am Boden versteht, wird zunächst keinen direkten Zusammenhang zur Hubhöhe erkennen. Sobald die Last aber angehoben wird, verändert sich die Belastung des Masts, der Gabelzinken, der Neigezylinder und des Gegengewichts. Die Hubhöhe beeinflusst damit die Resttragfähigkeit, also die Last, die bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt noch sicher getragen werden darf. Deshalb gilt: Die Nennlast am Boden ist nicht automatisch die Nennlast bei maximaler Hubhöhe. In der Praxis ist die Hubhöhe ein zentraler Sicherheitsfaktor für die Lastaufnahme und den Transport.

Lastaufnahme, Hubhöhe und Resttragfähigkeit: die Grundlagen

Was ist die Lastaufnahme?

Der Begriff Lastaufnahme umfasst alle Vorgänge, bei denen ein Gabelstapler eine Last aufnimmt, hält, anhebt, senkt und wieder absetzt. Dazu gehören die Positionierung der Gabelzinken, das Unterfahren der Palette, das Anheben auf eine sichere Transportposition und das Ablegen in Regalen oder auf Ladeflächen. Lastaufnahmemittel wie Gabelzinken, Klammern, Zangen, Rollen oder spezielle Anbaugeräte bestimmen, wie die Last mit dem Stapler verbunden wird. Die Hubhöhe ist dabei nicht nur ein Maß für die Höhe, sondern auch für die Stabilität des gesamten Systems.

Was bedeutet Hubhöhe?

Die Hubhöhe bezeichnet den vertikalen Abstand, um den die Gabeln oder Lastaufnahmemittel angehoben werden können. Man unterscheidet zwischen der Hubhöhe bis zur Gabelspitze, der maximalen Hubhöhe des Masts und der Bauhöhe des Masts. Gerade in Hochregallagern, bei der Kommissionierung in großer Höhe oder beim Beladen von Lkw und Containern sind große Hubhöhen erforderlich. Je höher die Last angehoben wird, desto größer werden die Hebelkräfte, die auf den Mast und das Fahrzeug wirken.

Resttragfähigkeit statt Nennlast

Die Nennlast oder Nenntragfähigkeit eines Gabelstaplers gilt immer nur für einen definierten Lastschwerpunkt und eine definierte Hubhöhe. In der Regel beziehen sich Herstellerangaben auf einen Lastschwerpunkt von 500 mm oder 600 mm und eine bestimmte Gabelposition. Wird die Last höher gehoben oder liegt der Lastschwerpunkt weiter vorn, sinkt die tatsächlich sichere Tragfähigkeit. Diese reduzierte Tragfähigkeit nennt man Resttragfähigkeit. Sie ist der entscheidende Wert für die Praxis, nicht die theoretische Nennlast.

Warum verändert die Hubhöhe die Tragfähigkeit?

Physikalisch wirken am Gabelstapler verschiedene Kräfte und Hebel. Das Gegengewicht im Heck gleicht das Gewicht der Last aus. Je weiter die Last vom Drehpunkt entfernt ist, desto stärker ist ihr Hebelmoment. Die Hubhöhe vergrößert den Abstand zwischen Last und Fahrzeugschwerpunkt und erhöht damit die Kippgefahr nach vorn. Gleichzeitig wird der Mast stärker auf Biegung und Torsion belastet. Bei sehr großer Hubhöhe kann zudem die seitliche Stabilität abnehmen, besonders wenn das Fahrzeug schräg steht oder die Last nicht mittig liegt.

• Hebelgesetz: Mit steigender Hubhöhe wächst das Lastmoment, das das Gegengewicht ausgleichen muss.
• Mastbiegung: Der Mast und die Hubketten werden stärker belastet, was die Resttragfähigkeit reduziert.
• Kippgefahr: Die Standsicherheit nimmt ab, vor allem bei dynamischen Brems- und Lenkmanövern.
• Laststabilität: Hohe Lasten können ins Rutschen geraten, wenn sie nicht formschlüssig gesichert sind.
• Sichtverhältnisse: Bei großer Hubhöhe wird die Sicht auf die Last und den Fahrweg schlechter, was die Unfallgefahr erhöht.

Das Lastdiagramm: So lesen Sie die Werte richtig

Jeder Gabelstapler verfügt über ein Lastdiagramm oder Traglastdiagramm. Es zeigt, welche Last bei welcher Hubhöhe und welchem Lastschwerpunkt sicher aufgenommen werden darf. Die Werte sind keine Empfehlung, sondern verbindliche Sicherheitsgrenzen. Ein typisches Lastdiagramm kann vereinfacht so aussehen:

Die Tabelle macht deutlich: Mit steigender Hubhöhe und mit größerem Lastschwerpunkt sinkt die maximal zulässige Last. Wer diese Werte ignoriert, riskiert nicht nur Sachschäden, sondern auch schwere Unfälle. Deshalb muss das Lastdiagramm für jeden Stapler, jedes Anbaugerät und jede Lastart bekannt sein und im Fahrzeug mitgeführt werden.

Welche Faktoren neben der Hubhöhe zählen

Lastschwerpunkt und Lastform

Der Lastschwerpunkt ist der Punkt, an dem das gesamte Gewicht der Last wirkt. Er hängt von der Form, der Größe und der Verteilung der Ware ab. Eine Palette mit schweren Flaschen am vorderen Rand hat einen anderen Schwerpunkt als eine gleichmäßig beladene Kiste. Je weiter vorn der Lastschwerpunkt liegt, desto geringer ist die Resttragfähigkeit. Auch instabile Lasten, die nicht verrutschsicher sind, können bei großer Hubhöhe zur Gefahr werden.

Anbaugeräte und Lastaufnahmemittel

Anbaugeräte wie Klammern, Drehgeräte, Schaufeln oder Teleskopgabeln verändern den Lastabstand und das Gewicht des Lastaufnahmemittels. Sie haben eigene Lastdiagramme und reduzieren häufig die nutzbare Tragfähigkeit. Besonders kritisch ist dies bei großen Hubhöhen, weil das zusätzliche Gewicht des Anbaugeräts den Schwerpunkt nach vorn verschiebt. Vor dem Einsatz muss deshalb geprüft werden, ob der Stapler mit dem Anbaugerät für die geplante Hubhöhe und Last zugelassen ist.

Masttyp, Neigung und dynamische Lasten

Es gibt Duplex-, Triplex- und Quadruplex-Maste, die unterschiedliche Hubhöhen und Resttragfähigkeiten bieten. Ein Mast mit großer Bauhöhe kann die Sicht einschränken und das Fahrzeug kopflastiger machen. Die Mastneigung nach vorn oder hinten verändert ebenfalls den Lastschwerpunkt. Dynamische Kräfte beim Anfahren, Bremsen, Kurvenfahren und Absetzen erhöhen die Belastung zusätzlich. Deshalb sollte die Last immer in der niedrigsten sicheren Transportposition und mit nach hinten geneigtem Mast gefahren werden.

Reifen, Boden und Umgebung

Reifentyp, Bodenbeschaffenheit und Steigungen beeinflussen die Stabilität. Auf unebenem Boden, bei Nässe, Kälte oder in Kühlhäusern können sich die Bedingungen ändern. Elektro- und Lithium-Gabelstapler reagieren wegen ihres Gewichts und ihrer Bauweise anders als Verbrenner. Auch die Batterieposition und das Batteriegewicht spielen eine Rolle, weil sie als Teil des Gegengewichts wirken.

Hubhöhe und Lastaufnahme bei Elektro- und Lithium-Gabelstaplern

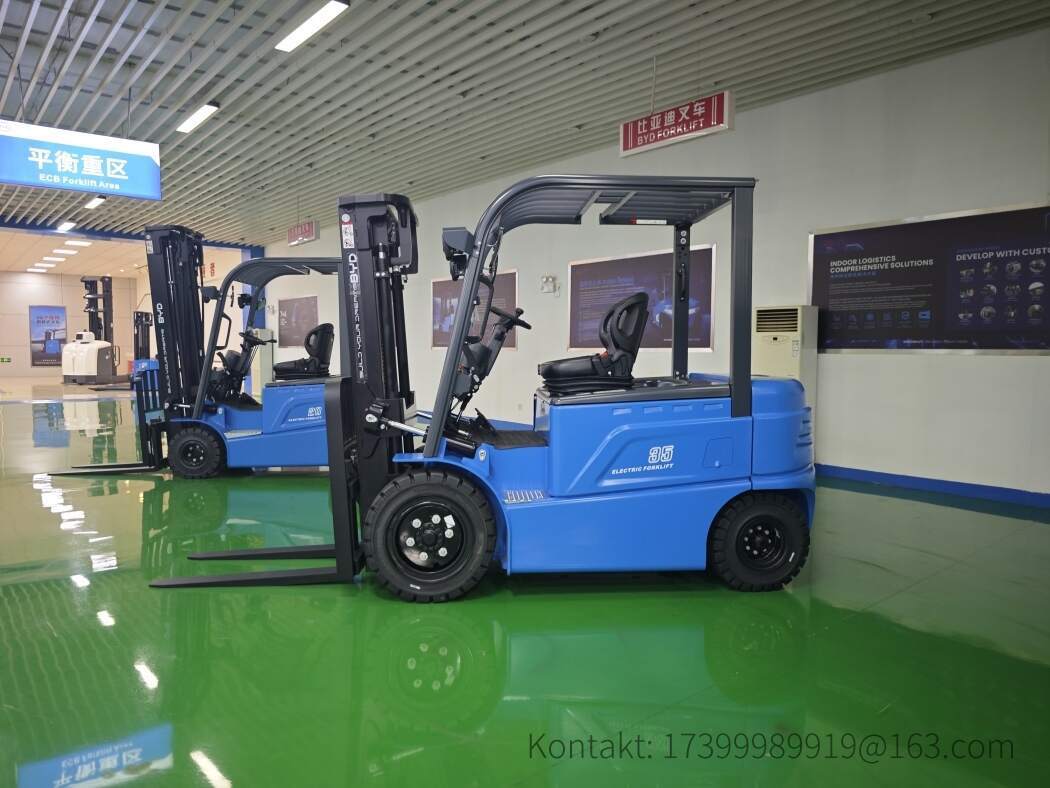

Bei modernen Elektro-Gabelstaplern mit Lithium-Ionen-Batterie, wie sie unter anderem von BYD angeboten werden, gelten dieselben physikalischen Gesetze wie bei jedem anderen Flurförderzeug. Die Hubhöhe bestimmt die Resttragfähigkeit, unabhängig davon, ob der Antrieb elektrisch oder mit Diesel erfolgt. Allerdings bieten Lithium-Gabelstapler einige praktische Vorteile, die indirekt auch die Sicherheit bei der Lastaufnahme verbessern können: konstante Leistung über einen weiten Entladebereich, geringe Wartungszeiten, schnelles Zwischenladen und keine Emissionen im Lager.

• Stabile Energieversorgung: Die Hub- und Fahrmotoren stehen auch gegen Schichtende zuverlässig zur Verfügung.
• Geringere Wärmeentwicklung: In Kühlhäusern und sensiblen Lagerbereichen bleibt die Leistung planbar.
• Weniger Gewichtsvariation: Moderne Lithium-Batterien sind leichter, was bei der Auslegung des Gegengewichts berücksichtigt werden muss.
• Intelligente Steuerung: Viele BYD-Modelle überwachen Last, Hubhöhe und Neigung und warnen den Fahrer.

Wichtig ist: Auch ein Lithium-Gabelstapler darf nur innerhalb der vom Hersteller angegebenen Lastgrenzen betrieben werden. Die Hubhöhe bleibt ein sicherheitsrelevanter Parameter. Betreiber sollten die Lastdiagramme regelmäßig schulen und bei BYD-Gabelstaplern die herstellerspezifischen Angaben für Mast, Anbaugerät und Batteriekonfiguration beachten.

Sicherheit in der Praxis: So vermeiden Sie Überlast

• Lastdiagramm prüfen: Vor jeder ungewöhnlichen Hubbewegung die zulässige Resttragfähigkeit ablesen.
• Lastschwerpunkt ermitteln: Bei unbekannten Lasten den Schwerpunkt schätzen oder messen und Sicherheitsabstände einplanen.
• Transportposition einhalten: Gabeln niedrig, Last nach hinten geneigt und nicht weiter angehoben als nötig.
• Sicht frei halten: Bei großer Hubhöhe notfalls mit Begleitperson oder Kamera arbeiten.
• Last sichern: Rutschhemmende Unterlagen, Spanngurte oder Wickelfolie gegen Verrutschen nutzen.
• Boden prüfen: Unebenheiten, Schrägen und Hindernisse vermeiden.
• Fahrer schulen: Regelmäßige Unterweisungen nach DGUV, ISO und Herstellervorgaben durchführen.
• Technik warten: Mast, Ketten, Hydraulik, Reifen und Bremsen regelmäßig kontrollieren lassen.

Häufige Missverständnisse

Die Nennlast gilt immer

Das ist falsch. Die Nennlast gilt nur für die im Lastdiagramm definierte Kombination aus Hubhöhe und Lastschwerpunkt. Wer bei maximaler Hubhöhe die volle Nennlast fährt, überlastet den Stapler und riskiert einen Umsturz.

Nur das Gewicht zählt

Auch der Lastschwerpunkt, die Lastabmessungen und die Dynamik sind entscheidend. Eine leichte, aber sehr lange Last kann den Stapler stärker aus dem Gleichgewicht bringen als eine schwere, kompakte Last.

Lithium-Akkus ändern nichts an der Lastaufnahme

Lithium-Batterien verbessern die Energieeffizienz und Leistungsbereitschaft, aber sie heben die physikalischen Grenzen nicht auf. Die Hubhöhe bleibt ein limitierender Faktor. Bei Elektro-Staplern mit Lithium-Technologie muss außerdem das geringere Batteriegewicht konstruktiv berücksichtigt sein, damit die Standsicherheit gewährleistet bleibt.

Praktische Tipps für Lager, Produktion und Verladung

• Erstellen Sie für jede Stapler- und Anbaugerätkombination ein aktuelles Lastdiagramm und hängen Sie es gut sichtbar in der Fahrerkabine auf.
• Kennzeichnen Sie Regalplätze, die nur mit reduzierter Last angefahren werden dürfen.
• Schulen Sie Fahrer darin, die Hubhöhe bewusst zu wählen und nicht pauschal auf maximale Höhe zu gehen.
• Nutzen Sie bei BYD-Lithium-Staplern die integrierten Diagnose- und Sicherheitsfunktionen für Lastkontrolle und Betriebsstunden.
• Dokumentieren Sie Schäden an Mast, Gabeln und Ketten sofort und ziehen Sie das Fahrzeug bei Unsicherheit aus dem Verkehr.
• Planen Sie bei der Anschaffung ausreichend Resttragfähigkeit für die höchste benötigte Regalhöhe ein.
• Berücksichtigen Sie Bodenbeläge, Rampen und Kühlhausbedingungen bereits bei der Auswahl des Staplers.

Fazit: Hubhöhe immer mitdenken

Die Lastaufnahme hängt von der Hubhöhe ab, sobald eine Last angehoben und in der Höhe bewegt wird. Die Nennlast eines Gabelstaplers ist keine zeitlose Konstante, sondern ein Wert, der nur für bestimmte Bedingungen gilt. Resttragfähigkeit, Lastschwerpunkt, Masttyp, Anbaugerät und Bodenverhältnisse bestimmen gemeinsam, welche Last sicher aufgenommen werden darf. Wer diese Zusammenhänge kennt und das Lastdiagramm konsequent nutzt, erhöht die Sicherheit, schützt Mitarbeiter und Ware und verlängert die Lebensdauer seines Flurförderzeugs. Moderne Elektro- und Lithium-Gabelstapler, etwa von BYD, unterstützen dabei mit zuverlässiger Leistung und intelligenter Steuerung – ersetzen aber nicht die Pflicht zur richtigen Lastberechnung.
