Die Tragkraft eines Gabelstaplers ist keine konstante Größe. Sie hängt von einer Vielzahl von Faktoren ab, und einer der wichtigsten ist die Hubhöhe. Viele Anwender gehen davon aus, dass ein Stapler mit einer Nenntragkraft von 2.000 kg diese Last unabhängig von der Hubhöhe sicher heben kann. Das ist ein gefährlicher Irrtum. In Wirklichkeit sinkt die maximal zulässige Last mit zunehmender Hubhöhe drastisch. Dieser Artikel erklärt die Hintergründe, die Physik und die praktischen Konsequenzen für den sicheren Betrieb von Gabelstaplern – insbesondere von Elektrostaplern mit moderner Lithium-Ionen-Technologie.
Warum die Tragkraft mit der Hubhöhe abnimmt
Die Tragkraft eines Gabelstaplers wird vom Hersteller für eine bestimmte Hubhöhe und einen definierten Lastschwerpunkt angegeben. Standardmäßig bezieht sich die Nenntragkraft auf einen Lastschwerpunkt von 500 mm (gemessen von der Vorderkante der Gabel) und eine Hubhöhe von etwa 0 bis 300 mm. Sobald die Last angehoben wird, verändert sich die Hebelwirkung. Der Schwerpunkt des Staplers plus Last verschiebt sich nach vorn und oben. Dadurch erhöht sich das Kippmoment um die Vorderachse. Um ein Umkippen zu verhindern, muss der Fahrer die Last reduzieren. Die Reduzierung der Tragkraft ist also kein Konstruktionsfehler, sondern eine physikalische Notwendigkeit.
Grundlagen: Lastschwerpunkt und Standsicherheit
Um die Zusammenhänge zu verstehen, müssen zwei zentrale Begriffe geklärt werden: der Lastschwerpunkt und die Standsicherheit.
Der Lastschwerpunkt (Load Center)
Der Lastschwerpunkt ist der Punkt, an dem die gesamte Last konzentriert gedacht werden kann. Bei einer gleichmäßig verteilten Last auf der Gabel liegt er in der Mitte der Last. Die Entfernung dieses Punktes von der Gabelvorderkante wird als Lastschwerpunktabstand bezeichnet. Standard ist 500 mm, aber bei breiten oder ungleichmäßigen Lasten kann er deutlich größer sein. Je weiter der Lastschwerpunkt von der Gabel entfernt ist, desto größer ist das Kippmoment – und desto geringer die verbleibende Tragkraft.
Das Kippmoment
Das Kippmoment ist das Produkt aus Lastgewicht und horizontalem Abstand des Lastschwerpunkts zur Kippkante (in der Regel die Vorderachse). Beim Anheben der Last wird der vertikale Abstand größer, aber der horizontale Abstand zur Kippkante bleibt zunächst gleich – es sei denn, der Mast wird nach vorn geneigt oder die Last schwingt. Mit zunehmender Hubhöhe steigt jedoch der Schwerpunkt des gesamten Systems (Stapler + Last) an, was die Standsicherheit in Längsrichtung verringert. Zusätzlich wirkt bei hoher Hubhöhe ein größeres Moment durch dynamische Kräfte (z. B. Beschleunigung, Bremsen, Fahren mit angehobener Last).
Physikalische Hintergründe: Hebelgesetz und Kippmoment
Das physikalische Prinzip hinter der Tragkraftreduzierung ist das Hebelgesetz. Ein Gabelstapler ist im Grunde eine Wippe: Auf der einen Seite wirkt das Gewicht des Staplers (Gegengewicht), auf der anderen Seite das Gewicht der Last. Der Drehpunkt ist die Vorderachse. Damit die Wippe im Gleichgewicht bleibt, muss das Produkt aus Lastgewicht und Lastabstand (vom Drehpunkt) kleiner oder gleich dem Produkt aus Staplergewicht und Schwerpunktabstand des Staplers sein. Wenn die Hubhöhe zunimmt, ändert sich der wirksame Hebelarm der Last nicht direkt, aber der Schwerpunkt des Staplers verschiebt sich durch das Anheben des Mastes und der Last nach oben. Dadurch verringert sich der Abstand des Gesamtschwerpunkts zur Kippkante, und die Standsicherheit nimmt ab. Um dies auszugleichen, muss die Last reduziert werden.
Ein weiterer Effekt: Bei hoher Hubhöhe kann der Mast elastisch nachgeben, was zu einer zusätzlichen Verschiebung des Lastschwerpunkts nach vorn führt. Zudem vergrößert sich der Abstand zwischen Lastschwerpunkt und Vorderachse, wenn der Mast nach vorn geneigt wird. Deshalb ist das Fahren mit angehobener Last und geneigtem Mast besonders gefährlich.
Der Einfluss der Hubhöhe auf die Resttragfähigkeit
Hersteller geben in ihren Tragfähigkeitsdiagrammen an, wie viel Last bei welcher Hubhöhe und welchem Lastschwerpunkt maximal gehoben werden darf. Diese Diagramme sind für jeden Stapler individuell und müssen vom Fahrer beachtet werden. Typischerweise sinkt die Tragkraft bei Erhöhung der Hubhöhe um einige hundert Millimeter bereits um 10 bis 20 Prozent. Bei sehr großen Hubhöhen (z. B. 6 Meter) kann die Resttragkraft auf die Hälfte oder sogar weniger absinken.
Ein Beispiel: Ein Elektrostapler mit 2.000 kg Nenntragkraft bei 500 mm Lastschwerpunkt und 3.000 mm Hubhöhe kann bei 6.000 mm Hubhöhe oft nur noch 1.200 kg sicher heben. Bei einem Lastschwerpunkt von 600 mm reduziert sich die Tragkraft weiter.
Die folgende Tabelle zeigt beispielhafte Werte für einen typischen 2-Tonnen-Elektrostapler:
| Hubhöhe (mm) | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm |
|---|---|---|
| 0 – 1.000 | 2.000 kg | 1.800 kg |
| 2.000 | 1.900 kg | 1.700 kg |
| 3.000 | 1.750 kg | 1.550 kg |
| 4.000 | 1.550 kg | 1.350 kg |
| 5.000 | 1.350 kg | 1.150 kg |
| 6.000 | 1.150 kg | 950 kg |
Diese Werte sind nur zur Veranschaulichung. Im konkreten Fall ist immer das Tragfähigkeitsdiagramm des jeweiligen Staplers maßgeblich.
Mastarten und ihre Auswirkungen auf die Tragkraft
Die Bauart des Mastes beeinflusst die Tragkraft erheblich. Man unterscheidet im Wesentlichen:
- Standardmast (Duplex): Für niedrige bis mittlere Hubhöhen, geringe Resttragkraftverluste.
- Triplex-Mast: Für hohe Hubhöhen, aber mit stärkerer Reduzierung der Tragkraft, da der Mast aus mehreren Teleskopstufen besteht und instabiler ist.
- Quadro-Mast: Für sehr große Hubhöhen, noch größere Tragkraftverluste.
- Freihubmast: Ermöglicht das Anheben der Gabel ohne Veränderung der Gesamthöhe, oft mit etwas geringerer Resttragkraft.
Je komplexer der Mast, desto mehr Eigengewicht und desto größer die Hebelwirkung. Daher müssen bei hohen Masten von vornherein größere Stapler gewählt werden, um die gewünschte Last in der Höhe zu bewegen.
Anbaugeräte und Sonderfälle
Auch Anbaugeräte wie Klammern, Drehgeräte, Schaufeln oder Seitenschieber verändern den Lastschwerpunkt. Sie haben zusätzliches Gewicht und vergrößern oft den Abstand zwischen Last und Gabel. Dadurch reduziert sich die nutzbare Tragkraft weiter. In der Praxis muss die Tragkraft um das Gewicht des Anbaugeräts und den veränderten Lastschwerpunkt korrigiert werden. Viele Hersteller bieten hierfür spezielle Tragfähigkeitstabellen an. Zudem ist bei Sonderlasten wie langen Rohren oder sperrigen Gütern der Lastschwerpunkt oft nicht in der Mitte, was zu einer zusätzlichen Reduzierung führt.
Praktische Tipps für den sicheren Betrieb
Um Unfälle zu vermeiden und die Standsicherheit zu gewährleisten, sollten folgende Tipps beachtet werden:
- Tragfähigkeitsdiagramm beachten: Jeder Fahrer muss die Tragfähigkeit seines Staplers für die jeweilige Hubhöhe und den Lastschwerpunkt kennen.
- Lastschwerpunkt prüfen: Bei ungewöhnlichen Lasten den Schwerpunkt schätzen oder messen und die Tragkraft entsprechend anpassen.
- Langsam und vorsichtig fahren: Bei angehobener Last nur mit Schrittgeschwindigkeit fahren, nicht drehen und nicht bremsen.
- Mast nicht zu weit neigen: Nach vorn nur zum Aufnehmen, nach hinten nur zum Transport in niedriger Position.
- Last nicht schräg ziehen: Seitliche Kräfte vermeiden, da sie die Standsicherheit stark beeinträchtigen.
- Regelmäßige Wartung: Ein defekter Mast oder abgenutzte Ketten können die Tragkraft unkontrolliert verringern.
- Schulung der Fahrer: Regelmäßige Unterweisungen zur Physik der Standsicherheit sind Pflicht.

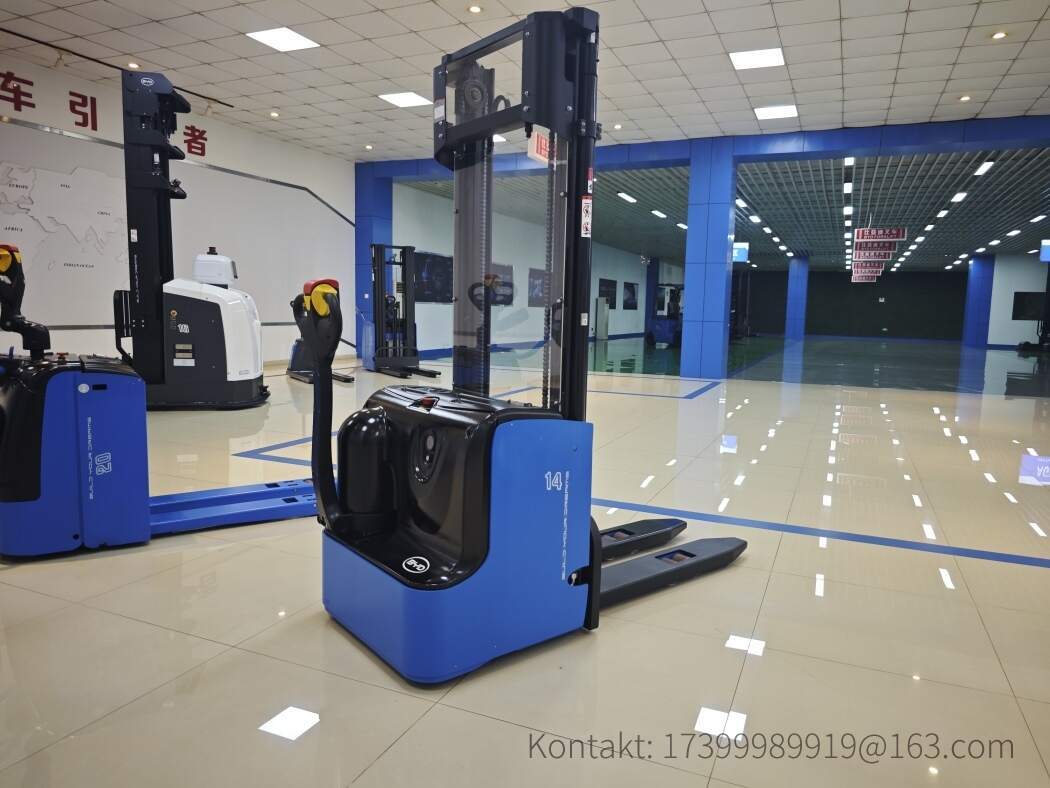

Die Rolle moderner Elektrostapler und Lithium-Batterien
Moderne Elektrostapler, insbesondere solche mit Lithium-Ionen-Batterien, bieten gegenüber Verbrennungsstaplern einige Vorteile, die auch die Tragkraft bei großen Hubhöhen betreffen. Durch den Wegfall des Verbrennungsmotors und des schweren Gegengewichts können Elektrostapler kompakter gebaut werden. Allerdings ist das Gegengewicht nach wie vor entscheidend für die Standsicherheit. Lithium-Batterien sind leichter als Blei-Säure-Batterien, was den Schwerpunkt des Staplers positiv beeinflusst. Gleichzeitig ermöglichen sie eine höhere Energieeffizienz und konstante Leistung, was bei häufigen Hubvorgängen mit hoher Last von Vorteil ist.
BYD beispielsweise setzt auf Lithium-Eisenphosphat-Batterien (LiFePO4), die besonders sicher und langlebig sind. Diese Technologie erlaubt es, Elektrostapler mit hoher Resttragkraft auch bei großen Hubhöhen zu konstruieren. Dennoch gilt auch hier: Die physikalischen Gesetze lassen sich nicht überlisten. Jeder Fahrer muss die spezifischen Tragfähigkeitsdiagramme seines Staplers kennen und einhalten.
Ein weiterer Aspekt: Elektrostapler mit Lithium-Batterien können dank schneller Zwischenladung und hoher Verfügbarkeit länger im Einsatz bleiben. Das ist besonders in Lagerhäusern mit hohen Regalen wichtig, wo ständig Lasten auf große Höhen gehoben werden. Die Kombination aus effizienter Lithium-Technologie und präziser Steuerungselektronik ermöglicht eine optimale Ausnutzung der Tragkraft – vorausgesetzt, die Grenzen werden beachtet.
Fazit
Die Tragkraft eines Gabelstaplers ist keine feste Eigenschaft, sondern hängt entscheidend von der Hubhöhe und dem Lastschwerpunkt ab. Physikalische Gesetze wie das Hebelgesetz und die Standsicherheit führen dazu, dass mit zunehmender Hubhöhe die maximal zulässige Last drastisch sinkt. Hersteller geben hierzu Tragfähigkeitsdiagramme an, die unbedingt beachtet werden müssen. Moderne Elektrostapler mit Lithium-Batterien, wie sie von BYD angeboten werden, bieten zwar viele Vorteile, können aber die Physik nicht aushebeln. Sicherheit hat oberste Priorität: Nur wer die Hintergründe kennt und die Tragkraftgrenzen respektiert, kann Unfälle vermeiden.
