Warum das Traglastdiagramm das wichtigste Dokument am Gabelstapler ist
Jeder Gabelstapler verlässt das Werk mit einem Traglastdiagramm – auch Lastdiagramm oder Tragfähigkeitsdiagramm genannt. Dieses unscheinbare Typenschild entscheidet in der Praxis darüber, ob eine Last sicher gehoben wird oder ob der Stapler kippt. Trotzdem wird es in vielen Lagern nur selten beachtet. Wer das Diagramm nicht lesen kann, arbeitet mit Schätzungen – und Schätzungen sind im Materialfluss die teuerste Fehlerquelle überhaupt.
In dieser praktischen Anleitung erklären wir Schritt für Schritt, wie ein Traglastdiagramm aufgebaut ist, welche Faktoren die Resttragfähigkeit beeinflussen und wie Sie im Alltag schnell die richtige Entscheidung treffen. Der Fokus liegt auf elektrischen Gabelstaplern und Lagertechnikgeräten mit Lithium-Ionen-Antrieb, wie sie heute weltweit in modernen Logistikzentren eingesetzt werden.
Grundlagen: Was sagt ein Traglastdiagramm aus?
Das Traglastdiagramm beschreibt, wie viel Gewicht ein Gabelstapler unter definierten Bedingungen sicher heben darf. Entscheidend ist dabei nicht das Nenngewicht, das im Datenblatt steht, sondern die Kombination aus drei Größen:
- Lastschwerpunktabstand (LSP): Abstand zwischen Gabelzinkenrücken und dem Schwerpunkt der Last, meist 500 mm oder 600 mm.
- Hubhöhe: Höhe der Gabelzinken über dem Boden, gemessen bis zur Oberkante.
- Lastgewicht: Das tatsächliche Gewicht der Ladung inklusive Palette und Anbaugerät.
Die Nenntragfähigkeit eines Staplers gilt immer nur für einen bestimmten Lastschwerpunkt und eine bestimmte Hubhöhe. Sobald sich einer dieser Werte ändert, sinkt die zulässige Last – oft dramatisch.
Aufbau und Achsen des Diagramms
Ein klassisches Traglastdiagramm ist ein Koordinatensystem mit zwei Achsen:
Vertikale Achse: Hubhöhe
Die Y-Achse zeigt die Hubhöhe in Millimetern oder Metern, typischerweise von 0 bis zur maximalen Hubhöhe des Mastes. Je höher die Last gehoben wird, desto größer wird der Hebelarm und desto stärker wirkt das Lastmoment auf die Vorderachse.
Horizontale Achse: Lastschwerpunktabstand
Die X-Achse zeigt den Lastschwerpunktabstand, meist von 400 mm bis 900 mm. Lange Lasten, beispielsweise Rohre oder Langgut, verschieben den Schwerpunkt nach vorne und reduzieren die Resttragfähigkeit erheblich.
In das Diagramm sind Kurven oder Stufen eingetragen. Jeder Punkt unterhalb der Kurve ist zulässig, jeder Punkt oberhalb bedeutet: Überlast – Kippgefahr.
Der Lastschwerpunkt: der unterschätzte Faktor
Der Lastschwerpunkt ist der Punkt, an dem das gesamte Gewicht einer Last gedanklich konzentriert ist. Bei einer genormten Palette gilt ein Lastschwerpunkt von 500 mm ab Gabelzinkenrücken als Standard. In der Realität sieht das oft anders aus:
| Lastart | Typischer LSP | Auswirkung |
|---|---|---|
| Euro-Palette 1200 × 800 mm | 600 mm | Reduziert die Tragfähigkeit deutlich |
| Industriepalette 1200 × 1000 mm | 600 mm | Standardfall in der Intralogistik |
| Langgut / Rohre | 900 mm und mehr | Starke Reduktion, oft Sonderlösung nötig |
| Container mit dichter Füllung | 500 mm | Günstig, aber Gewicht prüfen |
Merke: Jeder Zentimeter, um den der Schwerpunkt nach vorne wandert, kostet Tragfähigkeit. Deshalb ist die Angabe "Tragfähigkeit 2000 kg" ohne Lastschwerpunkt wertlos.
Resttragfähigkeit und Hubhöhe: das Praxisbeispiel
Die folgende Tabelle zeigt ein typisches Verhalten eines Gegengewichtstaplers mit 2000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt. Die Werte sind beispielhaft und dienen der Veranschaulichung.
| Hubhöhe | LSP 500 mm | LSP 600 mm | LSP 700 mm | LSP 900 mm |
|---|---|---|---|---|
| 0 – 3000 mm | 2000 kg | 1800 kg | 1500 kg | 1100 kg |
| 3000 – 4000 mm | 1800 kg | 1600 kg | 1300 kg | 900 kg |
| 4000 – 5000 mm | 1500 kg | 1300 kg | 1050 kg | 700 kg |
| 5000 – 6000 mm | 1200 kg | 1000 kg | 800 kg | 500 kg |
Man erkennt sofort: Wer eine 1200-kg-Last mit 900 mm Lastschwerpunkt auf 5500 mm heben will, überschreitet die zulässige Grenze – obwohl der Stapler nominal 2000 kg trägt. Genau hier passieren die meisten Kippunfälle.
Schritt-für-Schritt-Anleitung: Traglastdiagramm richtig anwenden
1. Lastschwerpunkt der Ladung ermitteln
Messen oder schätzen Sie die Länge der Last ab Gabelzinkenrücken und teilen Sie diesen Wert durch zwei. Bei einer 1200 mm tiefen Last ergibt das 600 mm. Passen Sie den Wert nach oben an, wenn die Last asymmetrisch ist.
2. Tatsächliches Lastgewicht inklusive Zubehör
Wiegen Sie die Ladung inklusive Palette, Gitterbox oder Container. Rechnen Sie Anbaugeräte wie Klammern, Drehgeräte oder Schaufeln mit etwa 10 bis 20 Prozent Tragfähigkeitsverlust ein – oder nutzen Sie das gerätespezifische Diagramm.
3. Geplante Hubhöhe bestimmen
Meist ist nicht die maximale Hubhöhe relevant, sondern die höchste Stelle, an der die Last bewegt wird – oft beim Einlagern in das oberste Regalfach.
4. Im Diagramm ablesen
Suchen Sie die Kombination aus Lastschwerpunkt und Hubhöhe. Lesen Sie die zulässige Resttragfähigkeit ab und vergleichen Sie sie mit dem tatsächlichen Lastgewicht. Bleibt ein Sicherheitspuffer, ist der Einsatz freigegeben.
5. Dokumentieren und schulen
Hängen Sie das Diagramm sichtbar in die Kabine und schulen Sie Ihr Fahrpersonal mindestens einmal jährlich. Viele Hersteller stellen Diagramm und Bedienungsanleitung auch digital bereit.
Häufige Fehler im Lageralltag
- Nennlast mit Resttragfähigkeit verwechseln: Die 2000 kg gelten nur bei 500 mm LSP und geringer Hubhöhe.
- Anbaugeräte ignorieren: Klammern und Drehgeräte reduzieren die Tragfähigkeit.
- Feuchte oder beschädigte Ladung: Undichte Behälter verlagern den Schwerpunkt.
- Schrägfahrt mit angehobener Last: Erhöht das Kippmoment zusätzlich.
- Falsche Reifengröße oder Reifendruck: Verändert die Standsicherheit.
- Unkenntnis der Mastart: Triplex-Maste haben ein anderes Traglastverhalten als Duplex-Maste.
Bedeutung für elektrische Gabelstapler und Lithium-Technologie

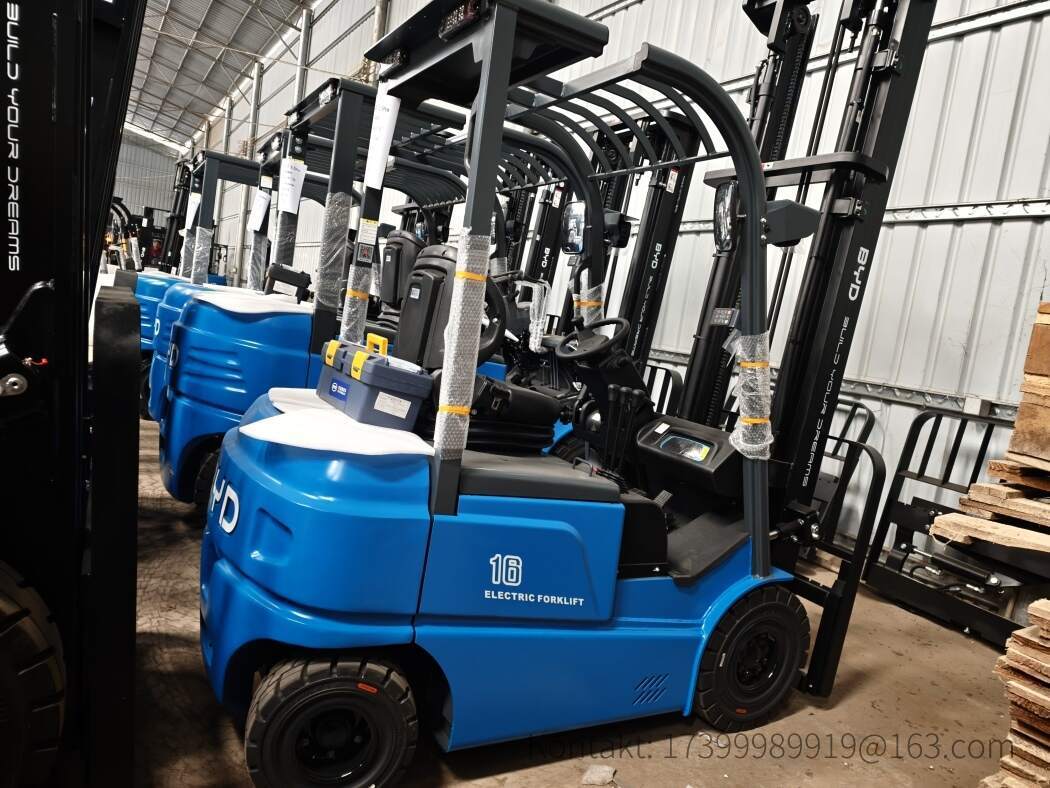

Moderne Elektrostapler mit Lithium-Ionen-Batterie haben gegenüber Blei-Säure-Geräten einen entscheidenden Vorteil: Der Akku wiegt deutlich weniger und ist kompakter. Das reduziert das Eigengewicht und kann die Resttragfähigkeit positiv beeinflussen – vorausgesetzt, der Hersteller hat das Gegengewicht und die Hydraulik entsprechend ausgelegt.
Geräte mit BYD-Lithium-Eisenphosphat-Technologie, wie sie heute in vielen Lager- und Kommissionierstaplern zum Einsatz kommen, punkten zusätzlich durch konstante Leistungsabgabe über den gesamten Ladezustand. Das bedeutet: Das Traglastverhalten bleibt auch gegen Ende einer Schicht gleich – ein wichtiger Sicherheitsfaktor, den Blei-Säure-Geräte mit sinkender Spannung nicht bieten.
Checkliste für den sicheren Betrieb
- Traglastdiagramm vorhanden, lesbar und aktuell?
- Lastschwerpunkt der Ladung bekannt?
- Hubhöhe mit geplanter Einlagerung abgeglichen?
- Anbaugeräte und deren Gewicht berücksichtigt?
- Sicherheitspuffer von mindestens 10 Prozent eingeplant?
- Reifenzustand und Reifendruck kontrolliert?
- Fahrpersonal geschult und unterwiesen?
- Bedienungsanleitung griffbereit?
Fazit: Sicherheit beginnt beim Ablesen
Das Traglastdiagramm ist kein bürokratisches Anhängsel, sondern das zentrale Sicherheitswerkzeug jedes Gabelstaplerfahrers. Wer Lastschwerpunkt, Hubhöhe und Resttragfähigkeit in Beziehung setzen kann, verhindert Kippunfälle, schützt Menschen und Material und erhöht die Effizienz im Lager. Investieren Sie daher regelmäßig in Schulungen und wählen Sie Geräte, deren Traglastdaten transparent dokumentiert sind.
