Der Lastschwerpunkt ist die vielleicht wichtigste, aber am häufigsten unterschätzte Größe im Umgang mit Gabelstaplern. Wer versteht, wie Lastschwerpunkt, Lastmoment und Resttragfähigkeit zusammenhängen, vermeidet Kippunfälle, wählt die richtige Maschine aus und hält die Standsicherheit seiner BYD Elektrostapler dauerhaft auf dem erforderlichen Niveau. Dieser Leitfaden erklärt die Grundlagen praxisnah und zeigt, worauf es im täglichen Lagerbetrieb wirklich ankommt.
Was ist der Lastschwerpunkt bei einem Gabelstapler?
Der Lastschwerpunkt ist der gedachte Punkt, in dem das gesamte Gewicht einer Last konzentriert wirkt. Bei einem gleichmäßig aufgebauten, quaderförmigen Packstück liegt er exakt im geometrischen Mittelpunkt der Ladung. Bei unregelmäßig geformten Lasten, schweren Einzelteilen, Flüssigkeitsbehältern oder langen Rohren verschiebt er sich jedoch – und genau darin liegt die Gefahr. Der Stapler kennt keine Schätzung: Er reagiert ausschließlich auf die physikalischen Kräfte, die tatsächlich an den Gabelzinken wirken.
Die Lastschwerpunkt-Distanz (LSD)
Für die Typenprüfung von Gabelstaplern ist die Lastschwerpunkt-Distanz normativ festgelegt: der horizontale Abstand zwischen der Vorderfläche des Gabelrückens und dem Lastschwerpunkt. Nach ISO 3691-1 und den europäischen Normen beträgt dieser Referenzwert in der Regel 500 mm oder 600 mm, abhängig von Hubklasse und Fahrzeuggröße. Alle Angaben auf dem Tragfähigkeitsschild – und damit die gesamte Nennlast – beziehen sich ausschließlich auf diese Referenzdistanz.
Wird die Last weiter vorn aufgenommen als die Referenzdistanz angibt, sinkt die zulässige Last sofort und überproportional. Ein Stapler verzeiht in diesem Punkt keine Nachlässigkeit: Zwischen einem sicheren Hub und einem Kippunfall liegen oft nur wenige Zentimeter.
Das Lastmoment: die zentrale Formel
Das Lastmoment ist das Produkt aus Lastgewicht und Lastschwerpunkt-Distanz:
Lastmoment (kg·m) = Lastgewicht (kg) × Lastschwerpunkt-Distanz (m)
Dieses Moment darf das vom Hersteller freigegebene Kippmoment der Maschine niemals überschreiten. Da der Lastschwerpunkt in der Praxis selten exakt bei 600 mm liegt, müssen Anwender umrechnen – das ist keine akademische Übung, sondern gelebte Arbeitssicherheit.
- Nennlast 2.000 kg bei einer LSD von 600 mm ergibt ein zulässiges Lastmoment von 1.200 kg·m.
- Liegt der tatsächliche Lastschwerpunkt bei 900 mm, beträgt die zulässige Last nur noch 1.200 ÷ 0,9 = 1.333 kg.
- Bei 1.200 mm LSD sind es lediglich 1.000 kg – die Hälfte der Nennlast.
- Bei nur 450 mm LSD hingegen wären rechnerisch mehr als 2.000 kg möglich – die Maschine wird dann durch andere Grenzen (Mast, Hydraulik, Reifen) limitiert.
Diese Umrechnung ist der Kern jeder Resttragfähigkeitsbetrachtung und sollte bei jedem Einsatz mit abweichenden Lasten durchgeführt werden.
Resttragfähigkeit und Tragfähigkeitsdiagramm richtig lesen
Das Tragfähigkeitsdiagramm – auch Lastdiagramm oder Kapazitätskurve genannt – zeigt im Cockpit oder auf dem Typenschild, welche Last bei welcher Hubhöhe und welcher Mastneigung gehoben werden darf. Es gilt immer der kleinste aller zulässigen Werte. Wer nur eine Achse des Diagramms betrachtet, arbeitet unsicher.
| Einflussgröße | Wirkung auf die Resttragfähigkeit | Praxisempfehlung |
|---|---|---|
| Lastschwerpunkt weiter vorn | starke Abnahme, umgekehrt proportional | Last immer bis zum Gabelrücken heranziehen |
| Größere Hubhöhe | Abnahme durch höheren Schwerpunkt | nur so hoch heben wie nötig |
| Mastvorwärtsneigung | Abnahme bis zu 30 % | niemals mit geneigtem Mast fahren |
| Anbaugerät | Abzug von 10 bis 40 % | Herstellerangabe zwingend beachten |
| Reifengröße und -typ | verändert Kippkante und Hebelarm | nur Originalbereifung verwenden |
Rechenbeispiel: 2.000-kg-Stapler mit 1.200 kg·m Lastmoment
| Lastschwerpunkt-Distanz | Resttragfähigkeit | Abweichung zur Nennlast |
|---|---|---|
| 600 mm | 2.000 kg | 0 % |
| 750 mm | 1.600 kg | −20 % |
| 900 mm | 1.333 kg | −33 % |
| 1.200 mm | 1.000 kg | −50 % |
Das Beispiel zeigt: Eine Last, die nur 60 Zentimeter weiter vorn liegt als vorgesehen, halbiert die nutzbare Tragfähigkeit. In der Praxis ist das kein theoretischer Sonderfall, sondern passiert täglich bei falsch aufgenommenen Paletten.
Der zweite Schwerpunkt: die Maschine selbst
Standsicherheit entsteht aus dem Zusammenspiel von Lastmoment und Gegengewicht. Die Kippkante eines Gegengewichtsstaplers verläuft durch die Vorderachse; das Stabilitätsdreieck wird zusätzlich von der Längsmittelebene gebildet. Solange der gemeinsame Schwerpunkt von Last und Stapler innerhalb dieses Dreiecks liegt, steht die Maschine sicher. Verschiebt sich der Gesamtschwerpunkt nach vorn oder seitlich, kippt der Stapler – in der Regel nach vorn über die Vorderachse oder seitlich in einer Kurve.
Besonders kritisch sind dynamische Kräfte: Fliehkraft in der Kurve, Beschleunigung und Bremsen, plötzliches Abbremsen an einer Bodenwelle sowie das Anheben einer Last. Der dynamische Lastschwerpunkt wandert dabei weiter nach vorn als der statische. Deshalb gilt die Grundregel: Last tief, Mast nach hinten geneigt, langsam und vorausschauend fahren.

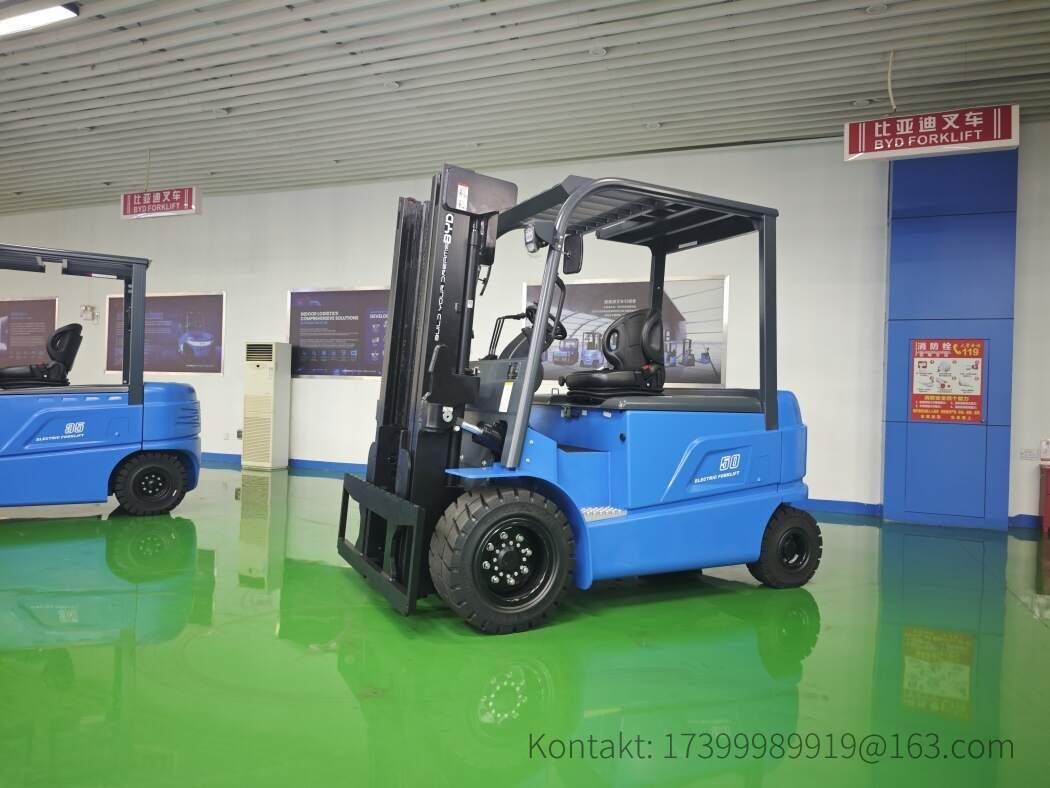

Warum der Lastschwerpunkt bei BYD Elektrostaplern besonders relevant ist
BYD setzt konsequent auf Lithium-Eisenphosphat-Technologie (LiFePO4). Diese Batterien sind deutlich leichter als vergleichbare Blei-Säure-Batterien. Da die Batterie bei einem Gegengewichtsstapler einen erheblichen Teil des Gegengewichts darstellt, ist die Auslegung des Chassis entscheidend. BYD löst diese Aufgabe durch eine integrierte Konstruktion aus Batteriepack und zusätzlichem Gegengewicht, sodass das zulässige Lastmoment und damit die Tragfähigkeitskurve identisch mit konventionell angetriebenen Maschinen bleibt.
- Konstantes Gewicht: Die Lithiumbatterie behält ihr Gewicht über den gesamten Ladezustand – das Gegengewicht bleibt kalkulierbar.
- Konstante Leistung: Hub- und Fahrgeschwindigkeit sinken gegen Ladeende nicht ab, die Lastaufnahme bleibt reproduzierbar.
- Keine Wartungsdrift: Wassernachfüllen und Säureprüfung entfallen, die Maschinenbilanz bleibt über Jahre stabil.
- Schnellladung ohne Gasbildung: Zwischenladen ist direkt an der Ladestation möglich, ohne Wasserstoffentwicklung und Sonderlüftung.
Wichtiger Hinweis für Nachrüstungen: Wird ein Stapler nachträglich auf Lithium umgerüstet, muss der Hersteller das Lastmoment neu bewerten. Eine leichtere Batterie ohne entsprechendes Ausgleichsgewicht reduziert die Resttragfähigkeit erheblich und lässt die Angaben auf dem alten Tragfähigkeitsschild ungültig werden.
Einflussfaktoren auf die Standsicherheit im Alltag
Hubhöhe und Mastneigung
Jede Hubhöhe oberhalb des Referenzniveaus und jede Vorwärtsneigung erhöht den wirksamen Hebelarm der Last. Die Regel lautet: nur so hoch heben wie nötig, nur so weit neigen wie nötig – und mit geneigtem Mast niemals fahren.
Anbaugeräte
Klammern, Schaufeln, Drehgeräte, lange Gabelzinken, Rollenkeile oder Seilwinden haben ihr eigenes Gewicht und verschieben den Lastschwerpunkt nach vorn. Der Hersteller gibt für jedes Anbaugerät einen Abzug an, häufig zwischen 10 und 40 Prozent der Nennlast. Nach der Montage muss ein neues Tragfähigkeitsschild angebracht werden.
Reifen, Boden und Dynamik
Vollgummi- und Luftreifen verändern die Kippkante, Bodenunebenheiten erzeugen Nickbewegungen, und Rampen oder Aufzüge verändern die Neigung der gesamten Maschine. In Hanglagen und auf Rampen sollte die Last grundsätzlich bergseitig getragen werden – bergab im Rückwärtsgang, bergauf im Vorwärtsgang.
Typische Fehler in der Praxis
- Lastgewicht nur geschätzt statt gewogen oder aus dem Lieferschein entnommen.
- Palette zu weit vorn aufgenommen, Gabelzinken nicht bis zum Anschlag eingefahren.
- Nur die Nennlast vom Schild gelesen, ohne die tatsächliche Lastschwerpunkt-Distanz zu prüfen.
- Zwei Paletten gleichzeitig aufgenommen – ohne dafür zugelassenes Anbaugerät.
- Anbaugerät montiert, aber das alte Tragfähigkeitsschild nicht ersetzt.
- Nicht-traditionelle Lasten wie Rollen, Rohre oder offene Flüssigkeitsbehälter mit wanderndem Schwerpunkt befördert.
- Mit angehobener Last und geneigtem Mast gefahren.
Checkliste für den sicheren Einsatz
- Tragfähigkeitsschild und Lastdiagramm vorhanden, lesbar und aktuell?
- Ist das Gewicht der Last bekannt – nicht geraten?
- Ist der Lastschwerpunkt bekannt und kleiner oder gleich der Referenzdistanz?
- Sind Anbaugeräte und deren Abzüge in die Rechnung eingeflossen?
- Ist die Last tief, gegen den Gabelrücken gezogen und der Mast nach hinten geneigt?
- Sind Batteriegewicht und Gegengewicht unverändert und in Ordnung?
- Ist die Fahrroute frei von Engstellen, Schrägen und Bodenunebenheiten?
Schulung, Dokumentation und Verantwortung
Der Betreiber trägt die Verantwortung für die sichere Nutzung. In Deutschland und der EU sind unter anderem die Betriebssicherheitsverordnung, die DGUV Vorschrift 68 sowie die jährliche Prüfung durch eine befähigte Person einschlägig; international gelten ISO 3691-1 und EN 1459. Jeder Fahrer muss vor dem ersten Einsatz und danach mindestens jährlich unterwiesen werden – mit konkretem Bezug auf die eigenen Lasten, Regalhöhen und Verkehrswege.
Bewährt hat sich ein kurzes Lastdatenblatt pro Artikel: Gewicht, Abmessungen, Schwerpunktlage und die daraus abgeleitete maximale Hubhöhe. So wird aus der abstrakten Formel eine täglich nutzbare Arbeitsanweisung. BYD unterstützt Kunden weltweit bei der Auslegung, bei der Auswahl der passenden Hubklasse und bei der Erstellung betriebsspezifischer Lastdiagramme.
Fazit
Der Lastschwerpunkt ist kein technisches Detail, sondern die Grundlage jeder sicheren Hubarbeit. Wer Lastmoment und Resttragfähigkeit beherrscht, arbeitet nicht nur gesetzeskonform, sondern schützt Menschen, Ware und Maschine. BYD Elektrostapler mit Lithium-Eisenphosphat-Technologie bieten dafür eine besonders verlässliche Basis, weil ihr Gegengewicht und ihre Leistung über den gesamten Ladezustand konstant bleiben. Prüfen Sie Lastgewicht, Lastschwerpunkt und Anbaugerät bei jedem Einsatz – es dauert Sekunden und verhindert die schwersten Unfälle.
