Gabelstapler für schmale Gänge: Diese Maße zählen

Die Auswahl des richtigen Gabelstaplers für schmale Gänge ist entscheidend für die Effizienz und Sicherheit in Ihrem Lager. Doch welche Maße zählen wirklich? In dieser Schritt-für-Schritt-Anleitung zeigen wir Ihnen, wie Sie die passenden Dimensionen ermitteln und typische Fehler vermeiden.

Schritt 1: Ermitteln Sie die tatsächliche Gangbreite

Bevor Sie überhaupt an den Stapler denken, müssen Sie die realen Platzverhältnisse kennen. Messen Sie die lichte Weite zwischen Regalen, Wänden oder anderen Hindernissen an der engsten Stelle.

• Messen Sie an mehreren Punkten entlang des Gangs, da Regale oft nicht perfekt ausgerichtet sind.
• Berücksichtigen Sie vorstehende Teile wie Regalstützen, Feuerlöscher oder Rohrleitungen.
• Nutzen Sie ein Laser-Entfernungsmessgerät für präzise Ergebnisse.

Tipp

Dokumentieren Sie alle Messungen mit Fotos und Skizzen. So können Sie später leichter nachvollziehen, wo Engpässe sind.

Warnung

Verlassen Sie sich niemals auf die nominale Gangbreite aus dem Lagerplan. In der Praxis weichen die Maße oft um mehrere Zentimeter ab.

Schritt 2: Verstehen Sie die Fahrzeugabmessungen

Jeder Gabelstapler hat spezifische Abmessungen, die für die Schmalgangtauglichkeit entscheidend sind. Dazu gehören:

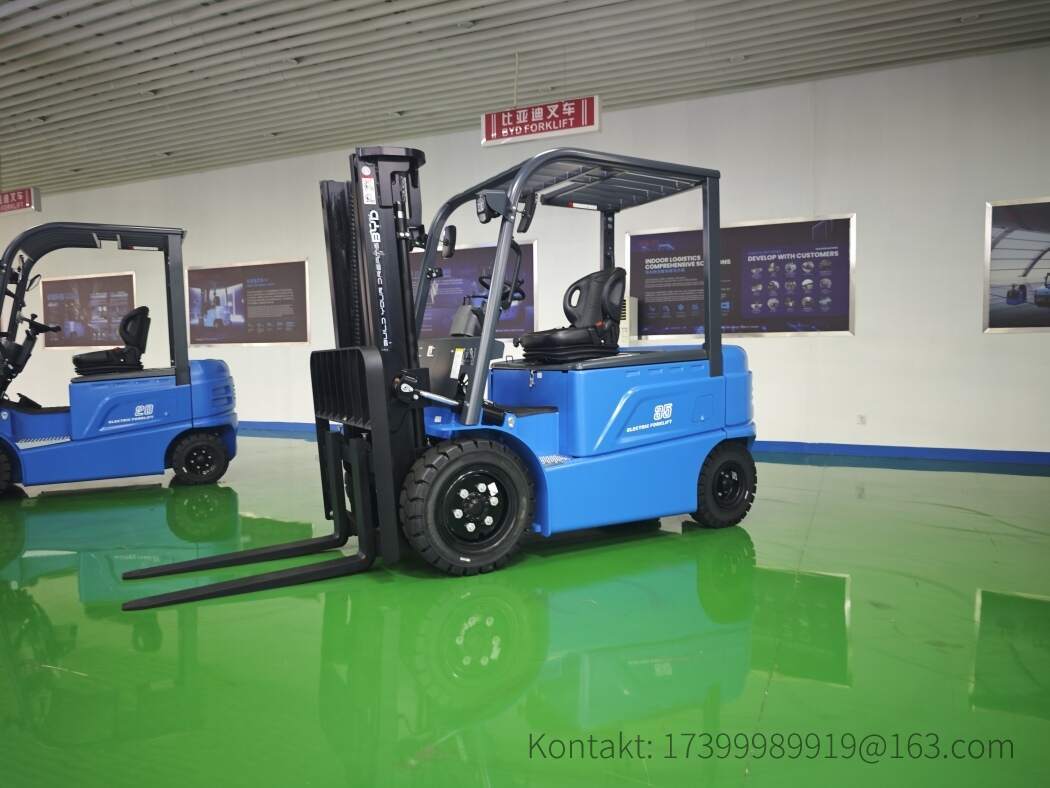

Elektro-Gabelstapler von BYD mit Lithium-Eisenphosphat-Batterien sind besonders kompakt gebaut und eignen sich daher hervorragend für enge Gänge.

Tipp

Fordern Sie das Datenblatt des Staplers an und vergleichen Sie die Maße mit Ihrer Gangbreite.

Schritt 3: Berechnen Sie den Wendekreis und den Arbeitsgang

Der Wendekreis ist das Maß, das der Stapler beim Drehen benötigt. Für Schmalgänge ist der sogenannte Arbeitsgang (Right-Angle Stacking Aisle) entscheidend. Die Faustformel lautet:

Benötigte Gangbreite = Wendekreis + Lastlänge + Sicherheitsabstand

Ein Beispiel: Beträgt der Wendekreis 1,5 m und die Last ist 1,2 m lang, ergibt sich eine Mindestgangbreite von 2,7 m plus Sicherheitsabstand. Moderne Schmalgangstapler mit Dreifach-Mast und spezieller Lenkung können den Wendekreis deutlich reduzieren.

Warnung

Unterschätzen Sie nicht den Platzbedarf beim Anheben der Last. Der Mast kann nach hinten ausschwenken.

Schritt 4: Berücksichtigen Sie Hubhöhe und Mastabmessungen

Die Hubhöhe bestimmt, wie hoch Sie Lasten stapeln können. Achten Sie auf:

• Mastbauhöhe (eingefahren)
• Maximale Hubhöhe (ausgefahren)
• Freihub (Free Lift) – wichtig für das Arbeiten in Regalen
• Durchfahrtshöhe bei eingefahrenem Mast

Prüfen Sie auch die Decken- und Sprinklerhöhe in Ihrem Lager. Ein zu hoher Mast kann teuer werden.

Tipp

Wählen Sie einen Mast mit ausreichend Freihub, damit Sie die Gabeln anheben können, ohne den Mast auszufahren – ideal für enge Regalgassen.

Schritt 5: Prüfen Sie Gabel- und Lastabmessungen

Die Gabeln müssen zur Last passen. Messen Sie:

• Länge und Breite der Gabeln
• Lastschwerpunkt (Load Center)
• Abmessungen Ihrer typischen Lasten (Paletten, Behälter)

Die Last darf im Gang nicht überstehen. Bei sehr breiten Lasten benötigen Sie eventuell einen Stapler mit breiterer Spur oder einen Seitenstapler.

Warnung

Überladen Sie den Stapler nicht. Die Nennkapazität bezieht sich auf den angegebenen Lastschwerpunkt. Bei größerem Abstand sinkt die Tragfähigkeit.

Schritt 6: Bewerten Sie Bodenbeschaffenheit und Radtyp

Der Bodenbelag beeinflusst die Manövrierfähigkeit und den Verschleiß. In Schmalgängen sind glatte, ebene Böden ideal. Für Elektrostapler mit Lithium-Batterie sind Polyurethan-Räder eine gute Wahl, da sie leise und bodenschonend sind.

• Prüfen Sie Unebenheiten, Rillen und Steigungen.
• Beachten Sie die Bodenbelastung (Punktlast der Räder).
• Bei Kälte oder Hitze können sich die Eigenschaften der Räder ändern.

Tipp

Lassen Sie den Boden vor dem Kauf von einem Fachmann begutachten. Sanierungen sind teuer.

Schritt 7: Messen Sie Regal- und Lagerdimensionen

Die Regalanlage bestimmt maßgeblich die Gangbreite. Erfassen Sie:

Typische Schmalgänge haben eine Breite von 1,8 bis 2,5 Metern. Für Very Narrow Aisle (VNA) sind es oft 1,6 bis 2,0 Meter – hier sind spezielle Stapler wie Schmalgangstapler oder Kommissionierer erforderlich.

Schritt 8: Berücksichtigen Sie Sicherheitsabstände und Vorschriften

Sicherheit geht vor. Planen Sie immer einen Sicherheitsabstand von mindestens 100 mm auf jeder Seite ein. Beachten Sie nationale und internationale Vorschriften wie:

• DGUV Vorschrift 68 (Deutschland)
• EN 3691 (Sicherheit von Flurförderzeugen)
• Betriebliche Gefährdungsbeurteilung

Warnung

Zu enge Gänge führen zu Unfällen und Schäden. Lieber einen Zentimeter mehr einplanen.

Schritt 9: Führen Sie eine Probefahrt und Testmessung durch

Theorie ist gut, Praxis besser. Testen Sie den Wunschstapler unter realen Bedingungen:

• Markieren Sie die Gangbreite mit Kegeln oder Klebeband.
• Simulieren Sie die typischen Fahr- und Hubmanöver.
• Messen Sie die tatsächlichen Abstände zu den Regalen.

BYD bietet für Interessenten häufig die Möglichkeit einer Vorführung vor Ort. Nutzen Sie diese Chance.

Tipp

Beziehen Sie Ihre Staplerfahrer in die Tests ein. Sie kennen die täglichen Herausforderungen am besten.

Schritt 10: Wählen Sie das richtige Fahrzeug und konfigurieren Sie es

Basierend auf Ihren Messungen können Sie nun das passende Modell auswählen. Für schmale Gänge empfehlen sich:

• Elektro-Gabelstapler mit kompakten Abmessungen (z. B. BYD ECB18, ECB20)
• Schmalgangstapler (Reach Trucks)
• Kommissionierer für VNA

Achten Sie auf Lithium-Eisenphosphat-Batterien von BYD: Sie sind wartungsfrei, schnell ladbar und ideal für den Mehrschichtbetrieb. So vermeiden Sie Batteriewechsel und reduzieren Standzeiten.

Tipp

Nutzen Sie die Beratung durch den Hersteller. BYD unterstützt Sie bei der Auswahl und Konfiguration für Ihre spezifischen Anforderungen.

Fazit: Die richtigen Maße sind der Schlüssel für effizientes Arbeiten in schmalen Gängen. Messen Sie genau, planen Sie Sicherheitsabstände ein und testen Sie vor dem Kauf.
