Lagerplanung mit Gabelstapler: Gangbreiten richtig festlegen

Warum die Gangbreite über Ihre Lagerkosten entscheidet

Die Gangbreite ist der stärkste Hebel in der Lagerplanung. Sie bestimmt, wie viele Palettenplätze auf Ihre Grundfläche passen – und ob Ihr Gabelstapler dort sicher, schnell und beschädigungsfrei manövrieren kann. Ein Gang, der 40 cm zu breit geplant wird, kostet über die gesamte Regallänge gerechnet schnell einen fünfstelligen Betrag pro Jahr an verschenkter Lagerfläche. Ein Gang, der 10 cm zu eng ist, produziert dagegen beschädigte Regale, teure Reparaturen, Personenschäden und Stillstand.

Die gute Nachricht: Gangbreiten lassen sich exakt berechnen. Diese Schritt-für-Schritt-Anleitung zeigt Ihnen, wie Sie für Gegengewichtsstapler, schubmaststapler und Schmalgangstapler die richtige Arbeitsgangbreite festlegen – von der Anforderungsanalyse bis zum Pilotlauf. Als Anbieter elektrischer Gabelstapler und BYD-Lithium-Batteriesysteme für Lagerbetriebe weltweit begleiten wir täglich genau solche Projekte.

Schritt 1: Anforderungen und Lagerprofil erfassen

Bevor Sie eine einzige Zahl berechnen, definieren Sie das Lagerprofil. Jede Gangbreite ist nur so gut wie die Daten, auf denen sie basiert.

• Lagertyp: Blocklager, Zeilenlager, Regallager oder automatisches Kleinteilelager?
• Ladeeinheit: Palettentyp, exakte Grundfläche, Höhe, Gewicht inklusive Lastträger.
• Umschlagleistung: Paletten pro Stunde und Anzahl gleichzeitig eingesetzter Fahrzeuge.
• Lagerhöhe: Erste und zweite Regalebene bestimmen die Hubhöhe, die wiederum das Fahrzeug und dessen Abmessungen bestimmt.
• Hallengeometrie: Verfügbare Grundfläche, Stützenraster, Toranordnungen, Büro- und Sozialflächen.
• Wachstumsprognose: Rechnen Sie mit 10 bis 20 Prozent Reserve in der Durchsatzplanung, nicht in der Gangbreite.

Tipp: Messen Sie echte Paletten, nicht die Normpalette. Überstehende Ladung von fünf Zentimetern kann einen ganzen Gang unbrauchbar machen. Toleranzen bei Holzpaletten sind real.

Schritt 2: Fahrzeugtyp und Abmessungen festlegen

Die Gangbreite ist ein Ergebnis der Fahrzeugwahl – nicht umgekehrt. Legen Sie deshalb zuerst den Staplertyp fest und holen Sie die technischen Datenblätter des Herstellers.

• Gegengewichtsstapler: maximal flexibel, auch im Außenbereich und mit Anbaugeräten, benötigt aber die breitesten Gänge.
• Schubmaststapler: der Kompromiss zwischen Flexibilität, Hubhöhe und Flächeneffizienz.
• Schmalgangstapler (VNA): höchste Lagerdichte, oft fahrerlos oder mit Führungsschiene im Boden.

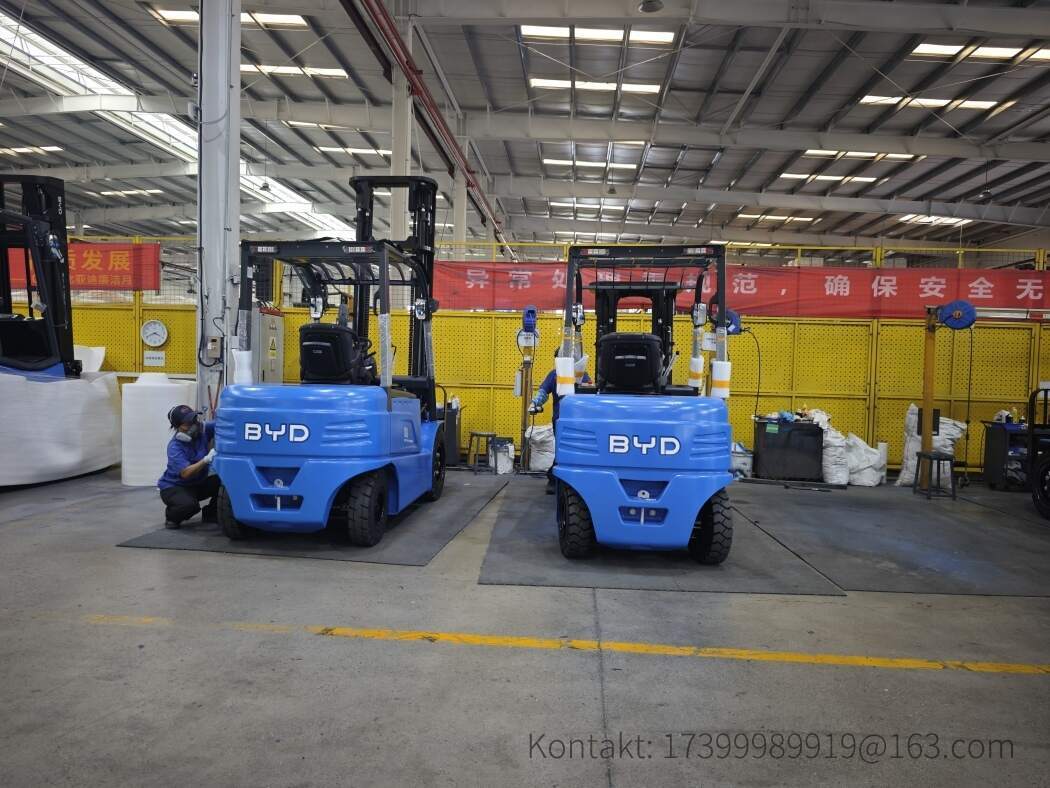

• Elektroantrieb: Bei Innenlagerung praktisch immer die richtige Wahl – emissionsfrei, wartungsarm und mit BYD-Lithium-Technologie auch für Gelegenheitsladung ohne Batteriewechsel geeignet.

Warnung: Verlassen Sie sich nie auf die Fahrzeugbreite allein. Entscheidend sind der Außenwendekreisradius, die Länge über Gabel, der Lastüberstand und die Daten für die Arbeitsgangbreite.

Schritt 3: Arbeitsgangbreite rechnerisch ermitteln

Die klassische Überschlagsformel für Gegengewichtsstapler lautet:

Gangbreite = Außenwendekreisradius (R) + halbe Fahrzeugbreite (B/2) + 2 × Sicherheitsabstand (S)

Rechenbeispiel: R = 1.900 mm, B = 1.150 mm, S = 150 mm pro Seite.
1.900 + 575 + 300 = 2.775 mm ≈ 2,8 m.

• Der Sicherheitsabstand liegt je nach Betrieb zwischen 100 und 200 mm pro Seite.
• Bei Anbaugeräten oder breiten Lasten addieren Sie den tatsächlichen Lastüberstand hinzu.
• Für Schubmast- und Schmalgangstapler liefern die Hersteller fertige Werte für die Regalgangbreite – diese Werte sind bindend.

Tipp: Orientieren Sie sich an den Definitionen der VDI-Richtlinie 2199 und den FEM-Datenblättern. Wer dort arbeitet, plant prüfbar und vermeidet Diskussionen mit Aufsichtsbehörden, Versicherern und Herstellern.

Schritt 4: Sicherheits- und Zusatzabstände einplanen

Zur reinen Manövrierbreite kommen Zuschläge, die im Alltag oft vergessen werden:

• Lastüberstand: Überstehende Ware reduziert die nutzbare Gangbreite sofort.
• Flucht- und Verkehrswege: Rettungswege müssen dauerhaft frei und ausreichend breit bleiben.
• Batterieladung: Beim Gelegenheitsladen mit Lithium-Ionen-Akkus entfallen Batteriewechselräume – das spart Fläche und Wege.
• Sichtfeld und Warnsysteme: Bei Ein- und Ausfahrten aus engen Gängen sorgen Kameras, Blaulicht und Bodensensoren für Übersicht.

Warnung: Planen Sie niemals den Gang exakt auf das Mindestmaß. Bodenunebenheiten, abgenutzte Reifen und leichte Regalverformungen summieren sich innerhalb weniger Jahre zu echten Kollisionen. Ein Sicherheitszuschlag von fünf Prozent der Gangesbreite ist günstiger als jedes beschädigte Regaljoch.

Schritt 5: Gangarten vergleichen und wirtschaftlich bewerten

Die folgende Orientierung hilft bei der Vorauswahl. Konkrete Werte liefert immer das Datenblatt Ihres Fahrzeugs.

Tipp: Rechnen Sie die gewonnene Regalfläche gegen die Fahrzeugmehrkosten und die geringere Umschlaggeschwindigkeit. In Ballungsräumen mit teurer Lagerfläche gewinnt fast immer der schmalere Gang – außerhalb der Städte oft der flexiblere Breitgang.

Schritt 6: Boden, Tore und Rampen prüfen

Die schönste Berechnung scheitert am Boden. Prüfen Sie vor der Festlegung:

• Ebenheit und Neigung: Unebenheiten verringern die tatsächlich nutzbare Gangbreite und erhöhen die Kollisionsgefahr.
• Fugen und Risse: Besonders kritisch für Schmalgang- und fahrerlose Systeme.
• Radlasten: Der Boden muss die Radlast des beladenen Fahrzeugs dauerhaft aufnehmen können.
• Tore, Rampen und Durchfahrten: Diese Engstellen sind häufig schmaler als der geplante Gang und bremsen den Verkehrsfluss.
• Regalgeometrie: Rahmentiefe, Fachlast und Regalhöhe bestimmen den Platzbedarf zwischen den Jochen.

Warnung: Eine Bodenunebenheit von 15 mm kann bei einem 2,8-m-Gang bereits bedeuten, dass die Gabel beim Einfahren ins Regal anschlägt. Lassen Sie den Boden vor der Detailplanung vermessen.

Schritt 7: Layout planen und Fahrwege simulieren

Setzen Sie das Layout im CAD auf und prüfen Sie die Logik, nicht nur die Geometrie:

• Einbahnverkehr in Hauptgängen, um Begegnungsverkehr und Rangieren zu vermeiden.
• Möglichst wenige Kreuzungspunkte und kurze Wege zwischen Wareneingang, Lager und Versand.
• Ladepunkte für Lithium-Stapler an strategisch günstigen Stellen, wo Fahrer ohnehin Pausen machen.
• Engstellen, an denen Fußgänger und Fahrzeuge sich begegnen, mit Sichtschutz und Markierungen entschärfen.

Tipp: Simulieren Sie den Verkehr mit realistischen Geschwindigkeiten. Ein rechnerisch passender Gang erweist sich im Betrieb oft als Bremsklotz, wenn drei Fahrzeuge gleichzeitig dieselbe Achse nutzen.

Schritt 8: Rechtliche Vorgaben und Sicherheit absichern

Prüfen Sie Ihr Konzept gegen die geltenden Vorgaben:

• Relevante Unfallverhütungsvorschriften und Betriebssicherheitsvorgaben für Flurförderzeuge.
• Betriebsanweisungen und Unterweisungen für alle Fahrer.
• Geschwindigkeitsbegrenzungen in engen Gängen und an Kreuzungen.
• Regelmäßige Sichtprüfung von Regalen und Gängen auf Anfahrschäden.

Warnung: Ein zu enger Gang ist kein Kompromiss, sondern ein Mangel. Bei einem Unfall prüfen Versicherer und Aufsichtsbehörden immer die Planungsgrundlage – dokumentieren Sie deshalb Ihre Berechnung nachvollziehbar.

Schritt 9: Pilotprojekt fahren und erst dann final ausbauen

Kleben Sie vor dem endgültigen Aufbau eine Testgasse mit Markierungsband ab und fahren Sie alle kritischen Manöver real durch – vorwärts, rückwärts, Einlagerung in die oberste Ebene, Begegnung mit einem zweiten Fahrzeug, Anfahren an die Torzone.

• Messen Sie die tatsächliche Zykluszeit pro Palette.
• Holen Sie Feedback der Fahrer ein – sie kennen die kritischen Stellen am besten.
• Prüfen Sie die Reichweite und Ladeleistung der Antriebsbatterie im echten Mehrschichtbetrieb.
• Optimieren Sie erst danach Gangbreite und Regalabstände endgültig.

Zusammenfassung: Gangbreite ist eine Ingenieursentscheidung, keine Schätzung. Erfassen Sie das Lagerprofil, wählen Sie das Fahrzeug anhand der Datenblätter, berechnen Sie mit Formel und Sicherheitszuschlag, prüfen Sie Boden und Vorschriften, simulieren Sie den Verkehr und verifizieren Sie alles in einem Pilotlauf. So gewinnen Sie maximale Lagerdichte bei minimalem Risiko.
