Kompakte Elektro-Gabelstapler: Maße im Detail

Die Auswahl des richtigen Elektro-Gabelstaplers hängt entscheidend von seinen Maßen ab. Besonders in engen Lagerhallen, bei hohen Regalen und in der Lebensmittel- oder Pharmalogistik sind kompakte Abmessungen ein Wettbewerbsvorteil. Dieser praxisnahe Leitfaden führt Sie Schritt für Schritt durch die wichtigsten Maße – von Länge und Breite über Wendekreis bis zur Hubhöhe. Als globaler Fall dient ein Logistiker mit Standorten in Europa und Asien, der seine Flotte auf BYD Lithium-Gabelstapler umgestellt hat.

Schritt 1: Anforderungen und Einsatzumgebung analysieren

Bevor Sie konkrete Maße vergleichen, definieren Sie den Einsatzbereich. Notieren Sie:

• Maximales Lastgewicht und Lastschwerpunktabstand
• Erforderliche Hubhöhe und Freihub
• Verfügbare Gangbreite und Regalabstände
• Bodenbelag und Steigungen
• Torhöhen und Durchfahrten

In unserem globalen Fallbeispiel musste der Stapler in Gängen mit nur 2,80 Metern Breite operieren – eine klassische Herausforderung für kompakte Elektro-Gabelstapler.

Tipp: Messen Sie die Engstellen mehrfach und notieren Sie die Werte in einer Tabelle. Warnung: Unterschätzen Sie nicht die Wendigkeit – ein zu großer Wendekreis führt zu Rangieraufwand und Unfällen.

Schritt 2: Grundmaße eines Elektro-Gabelstaplers verstehen

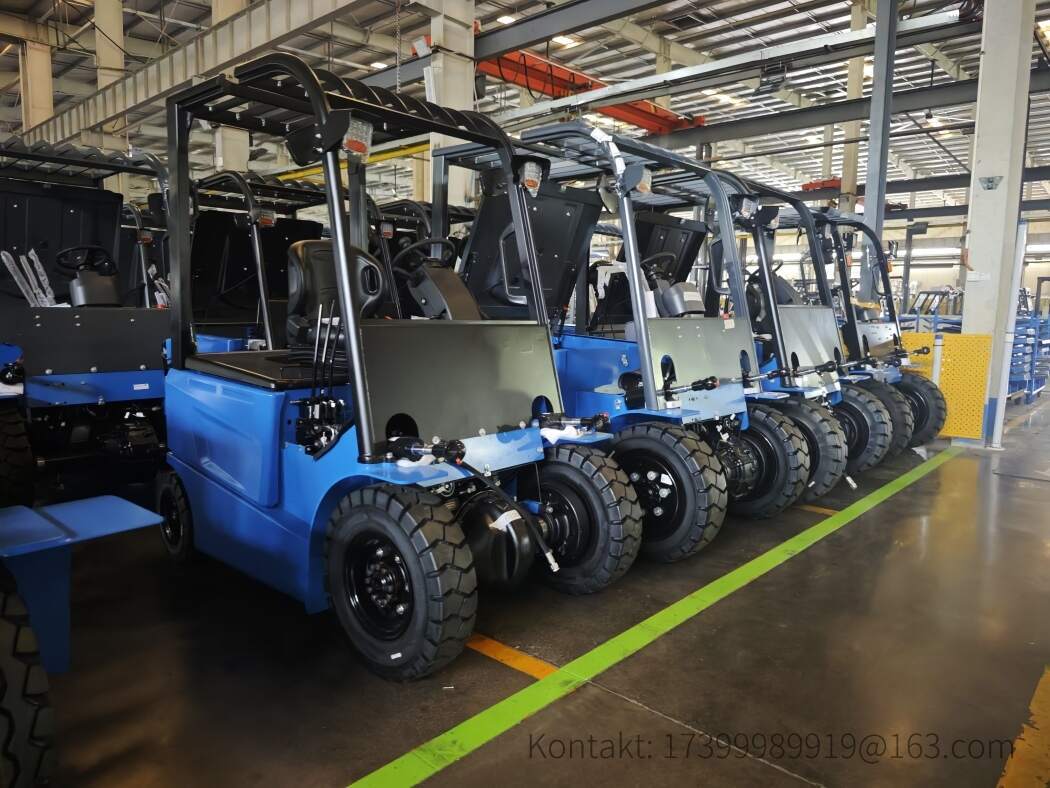

Die Grundmaße umfassen Länge (ohne Gabeln), Breite (über Reifen), Höhe (über Dach), Radstand und Bodenfreiheit. Diese Werte bestimmen, ob der Stapler durch Tore passt und in Regalgassen manövrieren kann.

Die wichtigsten Maße im Überblick

• Gesamtlänge: Von der Gegengewichtsrückseite bis zur Gabelspitze (bei eingefahrenem Mast).
• Gesamtbreite: Über die Außenkanten der Reifen oder des Chassis.
• Dachhöhe: Höhe über dem Fahrerschutzdach – wichtig für Torhöhen.
• Radstand: Abstand zwischen Vorder- und Hinterachse – beeinflusst Stabilität und Wendigkeit.
• Bodenfreiheit: Abstand zwischen Chassis und Boden – relevant für Rampen und Schwellen.

Tipp: Vergleichen Sie die Maße immer mit den Innenmaßen Ihrer Regale und Tore. Warnung: Eine zu geringe Bodenfreiheit kann bei unebenen Böden zum Aufsetzen führen.

Schritt 3: Wendekreis und Arbeitsgangbreite berechnen

Der Wendekreis (auch Wenderadius) ist das Maß, das angibt, wie viel Platz der Stapler zum Drehen benötigt. Er wird oft als Außenwendekreis oder Innenwendekreis angegeben. Die Arbeitsgangbreite (Ast) ergibt sich aus der Fahrzeugbreite plus dem Wendekreis plus Sicherheitszuschlag.

Formel: Arbeitsgangbreite = Fahrzeugbreite + Wendekreis (Außen) + Sicherheitsabstand (ca. 20 cm)

In unserem globalen Fallbeispiel betrug der Außenwendekreis eines kompakten BYD Elektro-Gabelstaplers 1,85 Meter. Bei einer Fahrzeugbreite von 1,10 Metern und 20 cm Sicherheitsabstand ergibt sich eine minimale Gangbreite von 3,15 Metern – zu viel für die 2,80-Meter-Gänge. Lösung: Ein noch kompakteres Modell mit 1,60 Meter Wendekreis.

• Tipp: Nutzen Sie die Herstellerangaben zum Wendekreis und testen Sie die Werte vor Ort mit Kreide oder Pylonen.
• Warnung: Der Wendekreis wird oft ohne Last gemessen. Mit schwerer Last kann er sich vergrößern.

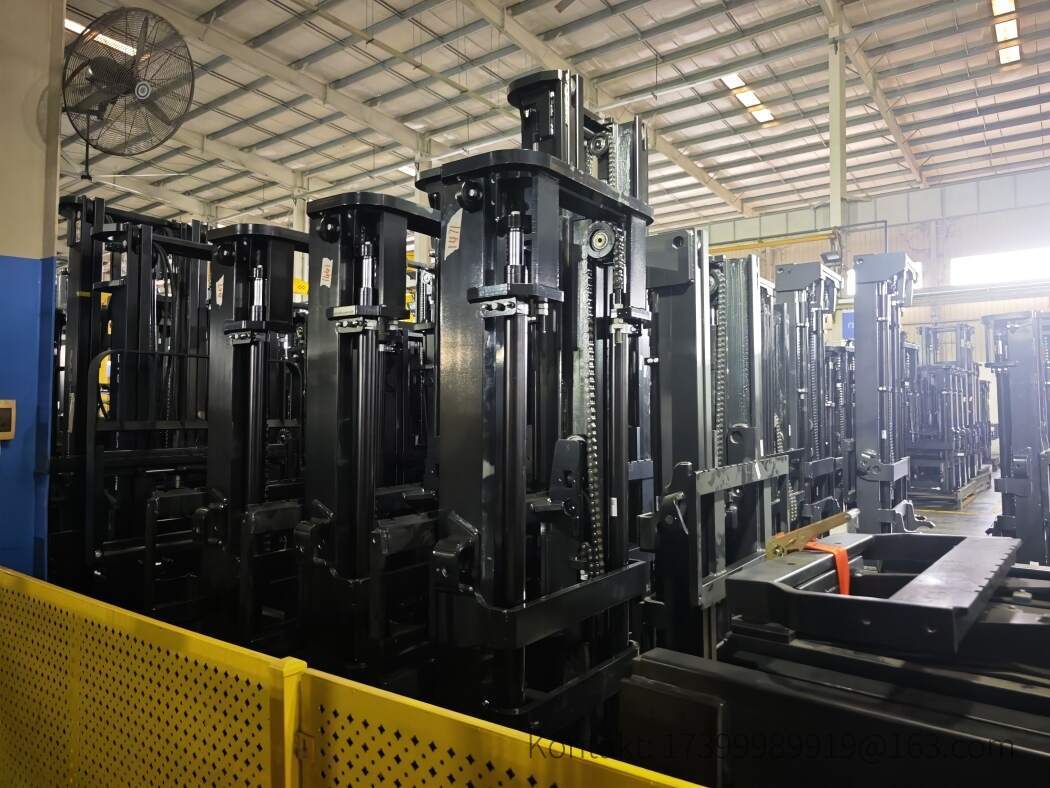

Schritt 4: Mast- und Hubgerüstmaße prüfen

Die Mastmaße bestimmen die Hubhöhe und die Bauhöhe. Man unterscheidet:

• Bauhöhe: Höhe des eingefahrenen Mastes – wichtig für Torhöhen und Regaleinfahrten.
• Hubhöhe: Maximale Höhe der Gabelzinken.
• Freihub: Höhe, die der Mast anhebt, bevor er ausfährt – entscheidend für das Einfahren in Regale mit niedrigen Querträgern.

Ein kompakter Elektro-Gabelstapler mit Dreifachmast kann bei geringer Bauhöhe große Hubhöhen erreichen. Achten Sie darauf, dass die Bauhöhe mindestens 10 cm unter der niedrigsten Decken- oder Torhöhe liegt.

Tipp: Wählen Sie den Mast passend zur Regalhöhe plus 10 % Reserve. Warnung: Ein zu hoher Mast erhöht den Schwerpunkt und reduziert die Resttragfähigkeit.

Schritt 5: Batterie- und Ladeabmessungen berücksichtigen (BYD Lithium)

Bei Elektro-Gabelstaplern mit Lithium-Ionen-Batterien wie den BYD Modellen sind die Batteriemaße oft kompakter als bei Blei-Säure. Die Batterie beeinflusst das Gesamtgewicht und die Ladeinfrastruktur. BYD Lithium-Batterien können in den Stapler integriert sein oder als Wechselbatterie dienen.

Prüfen Sie:

• Batterieabmessungen: Länge, Breite, Höhe – passend zum Batteriefach.
• Ladegerät: Platzbedarf und Anschlussleistung.
• Wechselvorrichtung: Falls Wechselbatterien genutzt werden, benötigen Sie zusätzlichen Raum.

BYD Lithium-Gabelstapler zeichnen sich durch hohe Energieeffizienz und kurze Ladezeiten aus. Die kompakten Abmessungen der Batterie ermöglichen kleinere Fahrzeugabmessungen – ein Vorteil in engen Lagern.

Tipp: Planen Sie die Ladezone in der Nähe der Lagerhalle, um Wege zu sparen. Warnung: Achten Sie auf die Brandschutzvorschriften für Lithium-Batterien.

Schritt 6: Maße mit der Lagerumgebung abgleichen

Erstellen Sie eine Tabelle mit allen relevanten Maßen und vergleichen Sie sie mit den Gegebenheiten vor Ort. Die folgende Tabelle zeigt typische Maße kompakter Elektro-Gabelstapler (Beispiele):

Vergleichen Sie diese Werte mit Ihrer Gangbreite, Regalhöhe und Torhöhe. Im globalen Fallbeispiel entschied sich der Logistiker für den BYD ECB16, da er mit 1,60 Meter Wendekreis perfekt in die 2,80-Meter-Gänge passte.

Tipp: Berücksichtigen Sie auch die Gabelzinkenlänge – sie zählt zur Gesamtlänge. Warnung: Die angegebenen Maße können je nach Ausstattung (z. B. Mast, Reifen) variieren.

Schritt 7: Probefahrt und Validierung der Maße

Theorie ist gut, Praxis besser. Vereinbaren Sie eine Probefahrt mit dem favorisierten Modell in Ihrer Umgebung. Messen Sie dann:

• Kann der Stapler durch alle Tore fahren?
• Reicht der Wendekreis für die engste Stelle?
• Lässt sich die benötigte Hubhöhe sicher erreichen?
• Funktioniert der Batteriewechsel reibungslos?

Dokumentieren Sie die Ergebnisse mit Fotos und Videos. Im globalen Fallbeispiel wurden die Tests an drei Standorten durchgeführt – mit identischen Ergebnissen.

Tipp: Testen Sie auch mit maximaler Last. Warnung: Eine Probefahrt ohne Last kann zu optimistischen Einschätzungen führen.

Schritt 8: Kaufentscheidung und Dokumentation

Nach der Validierung erstellen Sie ein Lastenheft mit allen Maßen und Anforderungen. Dieses dient als Grundlage für die Kaufentscheidung und spätere Wartung. Berücksichtigen Sie auch Schulungskosten und Serviceintervalle.

Bei BYD Lithium-Gabelstaplern erhalten Sie umfassende technische Datenblätter und Unterstützung bei der Auslegung. Der globale Fall zeigt: Mit der richtigen Dimensionierung lassen sich Lagerdurchsatz und Sicherheit deutlich steigern.

Tipp: Bewahren Sie alle Maßzeichnungen auf. Warnung: Achten Sie auf versteckte Kosten durch unnötig große Stapler – kleinere Modelle sparen Energie und Platz.

Tipps und Warnungen für die Praxis

• Tipp: Messen Sie immer die engste Stelle Ihrer Lagerhalle – nicht nur die Durchschnittsbreite.
• Tipp: Nutzen Sie die Beratung des Herstellers, um maßgeschneiderte Lösungen zu finden.
• Warnung: Überschreiten Sie niemals die angegebene Resttragfähigkeit bei hohen Hubhöhen.
• Warnung: Vernachlässigen Sie nicht die Bodenbeschaffenheit – unebene Böden können die effektive Bodenfreiheit reduzieren.
• Tipp: Planen Sie Reserve für zukünftige Änderungen der Regalhöhen ein.

Fazit: Kompakte Elektro-Gabelstapler richtig dimensionieren

Die Maße kompakter Elektro-Gabelstapler sind kein Selbstzweck, sondern entscheiden über Effizienz und Sicherheit in Ihrem Lager. Mit der Schritt-für-Schritt-Anleitung aus diesem globalen Fallbeispiel können Sie die optimale Größe für Ihre Anwendung finden. BYD Lithium-Gabelstapler bieten dabei eine zukunftssichere Lösung mit langer Lebensdauer und geringem Wartungsaufwand.
