Warum die Hubhöhe in niedrigen Hallen kritisch ist
In vielen Industriehallen, Logistikzentren und Werkstätten ist die lichte Höhe begrenzt. Wer hier einen Gabelstapler oder lagerstapler anschaffen möchte, steht vor einer besonderen Herausforderung: Die Hubhöhe muss realistisch gewählt werden, damit der Stapler sicher und effizient arbeitet, ohne an Decken, Sprinkleranlagen, Beleuchtung oder Toren anzustoßen. Eine zu hoch gewählte Hubhöhe führt zu einem unnötig hohen Mast, der teuer, schwer und in engen Hallen oft unbrauchbar ist. Eine zu niedrige Hubhöhe hingegen verhindert das Erreichen hoher Regalplätze oder das Stapeln von Paletten und schränkt die Lagerkapazität ein. Besonders kritisch wird es, wenn Decken, Sprinkleranlagen, Beleuchtungskörper, Rohrleitungen oder Tore als Hindernisse hinzukommen. Ein einziger falsch gewählter Mast kann zu Kollisionen, Schäden und sogar zu Unfällen führen. Deshalb ist die realistische Hubhöhenwahl ein zentraler Bestandteil der Auswahlplanung für Stapler in niedrigen Hallen.
Grundlagen: Hubhöhe, Bauhöhe, Freihub und Gesamthöhe
Bevor Sie die passende Hubhöhe bestimmen, müssen Sie die wichtigsten Begriffe kennen. Sie bilden die Basis für jede weitere Entscheidung.
Die wichtigsten Begriffe
- Hubhöhe: Die maximale Höhe, die die Gabelzinken über dem Boden erreichen können. Sie wird meist in Millimetern oder Metern angegeben.
- Bauhöhe (auch Eigenhöhe): Die Höhe des Mastes im eingefahrenen Zustand. Sie bestimmt, ob der Stapler durch Tore oder unter Hindernissen hindurchpasst.
- Freihub: Die Höhe, um die die Gabeln angehoben werden können, ohne dass der Mast über die Bauhöhe hinausragt. Ein großer Freihub ist in niedrigen Hallen und bei niedrigen Toren entscheidend.
- Gesamthöhe: Die maximale Höhe des Staplers bei voll ausgefahrenem Mast. Sie darf die Hallenhöhe inklusive Sicherheitsabstand nicht überschreiten.
Masttypen und ihre Höhen
Gabelstapler werden mit verschiedenen Masttypen angeboten, die sich in Bauhöhe, Freihub und maximaler Hubhöhe unterscheiden. Die wichtigsten sind:
- Standardmast: Einfacher Mast ohne Freihub. Günstig, aber für niedrige Hallen oft ungeeignet, da der Mast bereits beim Anheben über die Bauhöhe hinausragt.
- Duplexmast: Zweifach-Mast mit begrenztem Freihub. Bietet eine gute Balance zwischen Hubhöhe und Bauhöhe.
- Triplexmast: Dreifach-Mast mit großem Freihub. Ideal für niedrige Hallen, da die Gabeln zunächst innerhalb der Bauhöhe angehoben werden können.
- Quadmast: Vierfach-Mast für sehr große Hubhöhen bei geringer Bauhöhe. Technisch aufwendig und teuer, aber in extrem niedrigen Hallen manchmal die einzige Lösung.
Schritt-für-Schritt: So ermitteln Sie die realistische Hubhöhe
Die realistische Hubhöhe ergibt sich aus einer Kombination von Hallengegebenheiten, Lastanforderungen und Sicherheitsvorschriften. Gehen Sie wie folgt vor:
1. Hallenhöhe und Hindernisse exakt messen
Messen Sie die lichte Höhe vom Boden bis zur Decke an allen relevanten Stellen. Beachten Sie dabei nicht nur die Decke selbst, sondern auch:
- Sprinkleranlagen und deren Sprühkegel
- Beleuchtungskörper, Kabeltrassen und Rohrleitungen
- Torhöhen und Überfahrten
- eventuell vorhandene Kranbahnen oder Fördertechnik
Der niedrigste Punkt an der ungünstigsten Stelle ist maßgeblich. Messen Sie großzügig und notieren Sie alle Hindernisse in einer Skizze.
2. Last und Lastschwerpunkt berücksichtigen
Die Hubhöhe hängt auch von der zu bewegenden Last ab. Je höher die Last und je weiter der Lastschwerpunkt vom Gabelrücken entfernt ist, desto geringer ist die verbleibende Resttragfähigkeit. Jeder Stapler hat ein Tragfähigkeitsdiagramm, das die maximale Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt angibt. Planen Sie daher nicht nur die maximale Hubhöhe, sondern auch das Gewicht und die Abmessungen Ihrer typischen Lasten. Bei hohen Regalen kann die Tragfähigkeit deutlich reduziert sein.
3. Sicherheitsabstände und Normen einhalten
In Deutschland und vielen anderen Ländern gelten strenge Sicherheitsvorschriften. Die DGUV Regel 108-007 (früher BGV D27) sowie die DIN 15185 definieren Anforderungen an Flurförderzeuge. Ein wichtiger Punkt ist der Sicherheitsabstand zwischen der höchsten Stelle des Staplers (oder der Last) und der Decke bzw. Hindernissen. Üblicherweise wird ein Abstand von mindestens 100 mm, bei Sprinkleranlagen oft 500 mm, empfohlen. Klären Sie die genauen Vorgaben mit Ihrer Brandschutzversicherung und der zuständigen Berufsgenossenschaft.
4. Mastauswahl und Freihub
Für niedrige Hallen ist der Freihub entscheidend. Ein Triplexmast mit großem Freihub ermöglicht es, Paletten in niedrigen Regalen zu platzieren, ohne dass der Mast die Decke berührt. Achten Sie darauf, dass die Bauhöhe des Mastes im eingefahrenen Zustand niedriger ist als die niedrigste Durchfahrtshöhe in Ihrer Halle. Gleichzeitig muss die maximale Hubhöhe ausreichen, um die oberste Regalebene sicher zu erreichen.
Tabelle: Masttypen im Vergleich
| Masttyp | Bauhöhe (ca.) | Freihub | Max. Hubhöhe | Geeignet für niedrige Hallen? |
|---|---|---|---|---|
| Standardmast | niedrig | kein | mittel | bedingt |
| Duplexmast | mittel | begrenzt | mittel bis hoch | ja, wenn Freihub ausreicht |
| Triplexmast | niedrig bis mittel | groß | hoch | sehr gut |
| Quadmast | sehr niedrig | sehr groß | sehr hoch | optimal, aber teuer |
Die tatsächlichen Werte sind modellabhängig und sollten immer beim Hersteller oder Händler erfragt werden.
Praxistipps für niedrige Hallen
- Messen Sie dreimal, kaufen Sie einmal: Nehmen Sie sich Zeit für eine genaue Bestandsaufnahme. Ein Laser-Entfernungsmesser hilft.
- Planen Sie Reserven ein: Berücksichtigen Sie mögliche spätere Änderungen wie den Einbau einer Sprinkleranlage oder einer höheren Regalanlage.
- Nutzen Sie Freihub: Ein Stapler mit großem Freihub kann auch unter niedrigen Toren oder in Regalgängen mit niedrigen Traversen eingesetzt werden.
- Wählen Sie kompakte Elektrostapler: Elektro-Gabelstapler mit Lithium-Ionen-Batterie sind oft kompakter und wendiger als Verbrenner.
- Denken Sie an die Wendigkeit: In niedrigen Hallen sind oft auch die Gänge eng. Reach-Stacker oder schubmaststapler können hier Vorteile bieten.
- Schulen Sie Ihre Fahrer: Sensibilisieren Sie Ihr Personal für die Gefahren von Kollisionen mit der Decke.

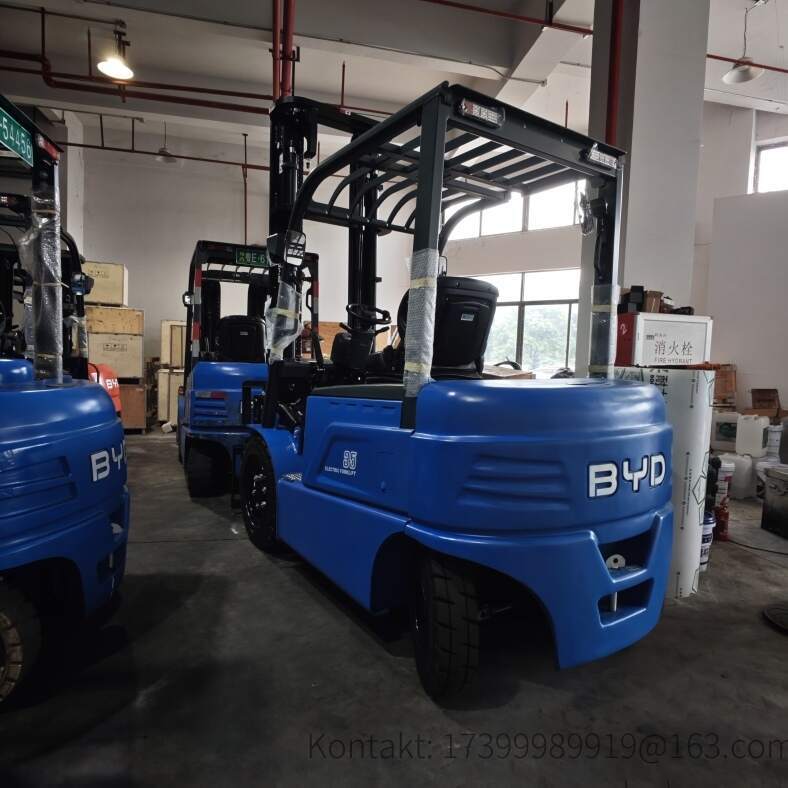

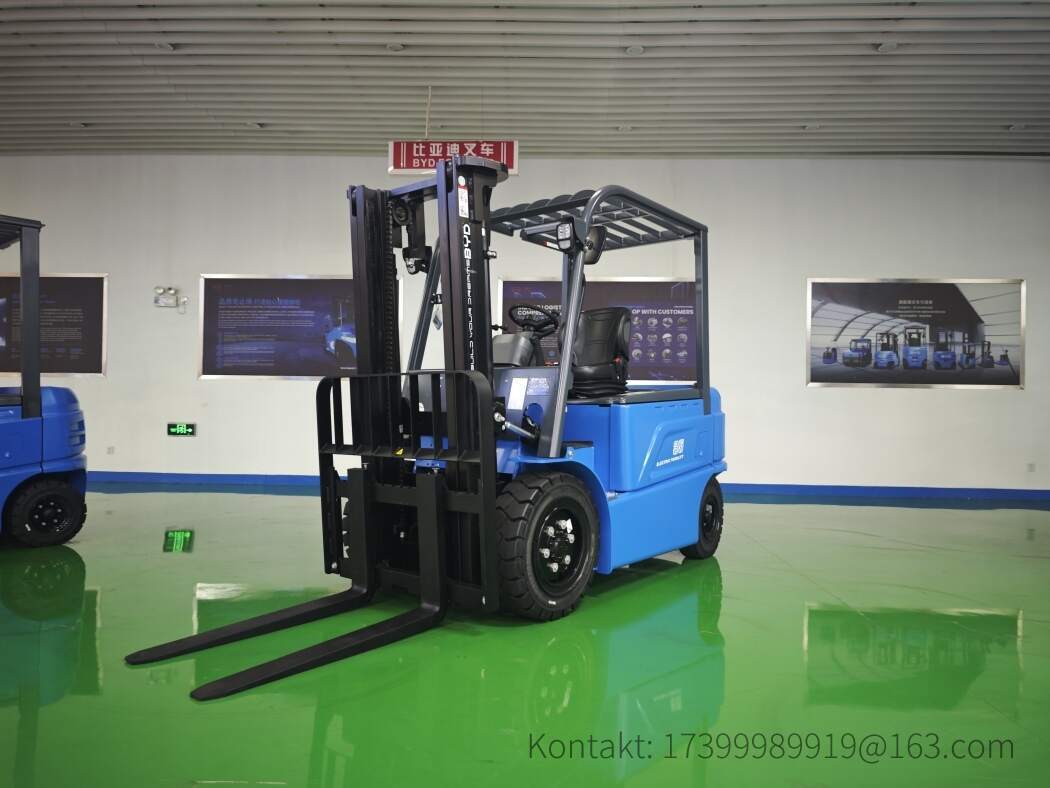

Warum BYD Lithium-Stapler ideal für niedrige Hallen sind
BYD ist weltweit führend in der Lithium-Eisenphosphat-Batterietechnologie (LFP). Die BYD Elektro-Gabelstapler und Lagerstapler sind speziell für den intensiven Einsatz konzipiert und bieten entscheidende Vorteile in niedrigen Hallen:
- Platzersparnis: Die Lithium-Batterie ist wartungsfrei und benötigt keinen Batteriewechselraum. Dadurch entfällt ein separater Raum, der in niedrigen Hallen oft nicht vorhanden ist.
- Opportunity Charging: Die Batterien können während der Pausen oder bei kurzen Unterbrechungen geladen werden, ohne die Batterie zu schädigen. Das erhöht die Verfügbarkeit.
- Kommt ohne Gas aus: Keine Emissionen, ideal für geschlossene Hallen.
- Langlebig und leistungsstark: Die BYD LFP-Batterie hält bis zu 4.000 Ladezyklen und mehr, was die Betriebskosten senkt.
- Kompakte Bauweise: Die Stapler sind trotz hoher Leistung kompakt und eignen sich daher gut für enge Hallen.
- Präzise Steuerung: Die elektrische Antriebstechnik ermöglicht feinfühliges Anheben und Absenken, was in niedrigen Hallen mit geringen Toleranzen wichtig ist.
Durch die Kombination aus fortschrittlicher Lithium-Technologie und einer Vielzahl von Mastoptionen finden Sie bei BYD sicher das passende Modell für Ihre niedrige Halle – ob als Gabelstapler, Reach-Stacker oder Lagertechnikgerät.
Häufige Fehler bei der Hubhöhenwahl
- Nur auf die maximale Hubhöhe achten: Die Bauhöhe und der Freihub sind ebenso wichtig.
- Freihub vernachlässigen: Ohne ausreichenden Freihub kann der Mast bereits beim Anheben an die Decke stoßen.
- Sicherheitsabstände unterschätzen: Decke, Sprinkler und Beleuchtung benötigen ausreichend Abstand.
- Lastgewicht und Schwerpunkt nicht berücksichtigen: Die Tragfähigkeit sinkt mit zunehmender Hubhöhe.
- Zukünftige Anforderungen nicht bedenken: Planen Sie Erweiterungen oder neue Regalsysteme von Anfang an ein.
- Falsche Mastauswahl: Nicht jeder Mast ist für niedrige Hallen geeignet.
Fazit
Die realistische Wahl der Hubhöhe ist in niedrigen Hallen entscheidend für Sicherheit, Effizienz und Wirtschaftlichkeit. Messen Sie genau, berücksichtigen Sie Hindernisse und Sicherheitsabstände, und wählen Sie den passenden Masttyp mit ausreichendem Freihub. BYD Lithium-Stapler bieten dank ihrer kompakten Bauweise, der wartungsfreien Batterie und der präzisen Steuerung ideale Voraussetzungen für den Einsatz in beengten Hallen. Lassen Sie sich individuell beraten, um den optimalen Stapler für Ihre Anforderungen zu finden.
