Staplerwahl nach Raumhöhe: Die Entscheidungsgrundlage

Warum die Raumhöhe die Staplerwahl bestimmt

Die Raumhöhe ist neben der Tragfähigkeit und dem Einsatzbereich einer der kritischsten Faktoren bei der Auswahl eines Staplers. Sie bestimmt nicht nur, wie hoch Sie Ihre Regale beladen können, sondern auch, welche Staplertypen überhaupt in Ihre Halle passen. Ein Stapler, der zu hoch aufbaut oder dessen Mast im eingefahrenen Zustand die Decke touchiert, ist nicht nur ineffizient, sondern auch gefährlich. In diesem Ratgeber erfahren Sie, wie Sie systematisch vorgehen, um den optimalen Stapler für Ihre Raumhöhe zu finden.

Grundbegriffe: Raumhöhe, Hubhöhe, Bauhöhe und Freihub

Bevor wir in die Details einsteigen, müssen einige Begriffe klar definiert werden:

• Raumhöhe: Die lichte Höhe zwischen dem Hallenboden und der niedrigsten Deckenkonstruktion (z. B. Unterkante Träger, Sprinkler, Beleuchtung).
• Hubhöhe: Die maximale Höhe, die die Gabelspitzen erreichen können. Sie wird oft in Metern angegeben.
• Bauhöhe: Die Höhe des Staplers im eingefahrenen Zustand, gemessen von der Bodenoberfläche bis zur höchsten Stelle des Mastes oder des Schutzdachs.
• Freihub: Die Höhe, um die die Gabeln angehoben werden können, ohne dass sich die Mastaußenhöhe ändert. Ein hoher Freihub ist entscheidend für das Arbeiten in Regalen mit geringer Deckenfreiheit.

Diese Werte sind in den technischen Datenblättern jedes Staplers zu finden und müssen mit Ihrer tatsächlichen Raumhöhe abgeglichen werden.

Die wichtigsten Staplertypen und ihre Höhenprofile

Je nach Raumhöhe und Anwendung kommen unterschiedliche Staplertypen in Frage. Wir stellen die gängigsten vor:

Gegengewichtsstapler

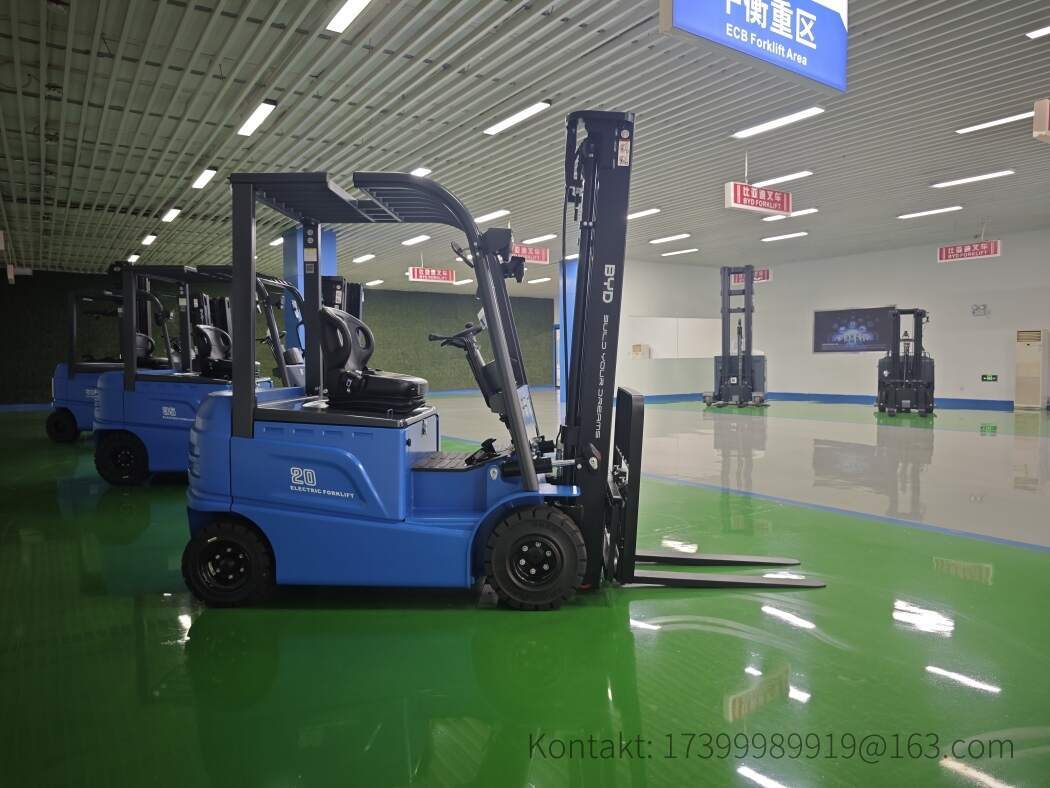

Gegengewichtsstapler sind die klassischen Allrounder. Sie haben einen Mast, der vor der Vorderachse montiert ist und zum Ausgleich ein Gegengewicht im Heck. Ihre Bauhöhe ist relativ hoch, was sie für niedrige Hallen oft ungeeignet macht. Zudem benötigen sie breite Fahrwege. Typische Hubhöhen liegen zwischen 3 und 7 Metern, die Bauhöhe kann je nach Mast 2 bis 3 Meter betragen.

Schubmaststapler

schubmaststapler (auch Reach-Trucks genannt) haben einen beweglichen Mast, der nach vorne geschoben werden kann. Dadurch können sie in schmaleren Gängen operieren und erreichen höhere Regale. Ihre Bauhöhe ist im eingefahrenen Zustand geringer als bei Gegengewichtsstaplern, was sie für mittlere Raumhöhen prädestiniert. Sie sind ideal für Hubhöhen bis etwa 10 Meter.

Hochregalstapler (Reach Truck)

Diese speziellen Stapler sind für das Arbeiten in sehr schmalen Gängen und großen Höhen konzipiert. Sie haben häufig einen Triplex- oder Quadruplex-Mast und können Hubhöhen von über 12 Metern erreichen. Ihre Bauhöhe ist dank Freihub oft sehr niedrig, sodass sie auch in Hallen mit geringer Deckenfreiheit eingesetzt werden können. Allerdings erfordern sie spezielle Regalsysteme und eine ebene Bodenbeschaffenheit.

Kommissionierer (Order Picker)

Kommissionierer sind dafür ausgelegt, den Bediener auf eine Plattform zu heben, damit er Waren in großer Höhe kommissionieren kann. Sie sind in Lagern mit hohen Regalen und geringer Artikelvielfalt weit verbreitet. Die Bauhöhe ist meist gering, da der Mast hinter dem Fahrer positioniert ist. Die maximale Hubhöhe kann bis zu 15 Meter betragen.

Handhubwagen und Stacker

Für niedrige Räume oder den einfachen Transport auf ebener Fläche sind Handhubwagen und elektrische Stacker eine kostengünstige Lösung. Sie haben eine sehr geringe Bauhöhe und eignen sich für Hubhöhen bis etwa 2 Meter. In Lagern mit Deckenhöhen unter 3 Metern sind sie oft die einzige praktikable Option.

Mastbauarten und ihre Auswirkungen auf die Höhe

Der Mast ist das Herzstück jedes Staplers. Die Wahl des richtigen Mastes ist entscheidend für die Nutzung der vorhandenen Raumhöhe.

• Standardmast (Duplex): Zwei Hubstufen, meist für geringe bis mittlere Hubhöhen bis 4 Meter. Die Bauhöhe entspricht etwa der Hubhöhe plus 20-30 cm.
• Triplex-Mast: Drei Hubstufen, für Hubhöhen bis 8 Meter. Durch die Dreifach-Teleskopierung ist die Bauhöhe im eingefahrenen Zustand deutlich geringer als bei Duplex-Masten.
• Quadruplex-Mast: Vier Hubstufen, für maximale Hubhöhen bis 12 Meter und mehr. Diese Masten haben einen sehr hohen Freihub und eine minimale Bauhöhe, was sie für Hallen mit niedriger Decke ideal macht.

Ein hoher Freihub ermöglicht es, die Gabeln auf Regalhöhe zu heben, ohne dass der Mast nach oben ausfährt. Dadurch wird die Decke nicht berührt, und Sie können die volle Raumhöhe nutzen.

Freihub: Der Schlüssel zur Nutzung der vollen Raumhöhe

Der Freihub bezeichnet die Distanz, die die Gabeln angehoben werden können, ohne dass sich die Gesamthöhe des Mastes ändert. Ein hoher Freihub ist besonders in Hallen mit niedriger Decke von Vorteil. Stellen Sie sich vor, Sie müssen eine Palette in 5 Metern Höhe einlagern, aber die Decke ist nur 6 Meter hoch. Ein Stapler ohne Freihub würde den Mast voll ausfahren und dabei die Decke durchstoßen. Mit einem hohen Freihub können Sie die Gabeln zunächst auf die erforderliche Höhe bringen, ohne dass der Mast ausfährt – erst dann wird der Mast teleskopiert, um die letzten Zentimeter zu überbrücken. So bleibt die Gesamthöhe des Staplers während des kritischen Moments gering.

Beim Kauf sollten Sie daher unbedingt den Freihub in den technischen Daten prüfen. Oft wird er in Millimeter oder Zentimeter angegeben. Ein guter Wert liegt bei mindestens 1,5 Metern für Hochregalstapler.

Berechnung der erforderlichen Hubhöhe: Schritt für Schritt

Um den passenden Stapler zu finden, müssen Sie Ihre individuellen Anforderungen genau analysieren. Gehen Sie wie folgt vor:

1. Regalhöhe ermitteln: Messen Sie die höchste Stelle Ihres Regals, auf der Sie eine Palette einlagern möchten. Addieren Sie die Höhe der Palette und der Ware.
2. Sicherheitsabstand addieren: Planen Sie mindestens 10-15 cm Abstand zur Decke oder zu Sprinkleranlagen ein. Bei Sprinklern sind oft größere Abstände vorgeschrieben (z. B. 50 cm).
3. Freihub berücksichtigen: Wenn der Stapler die Last auf Höhe bringen muss, ohne dass der Mast ausfährt, benötigen Sie einen ausreichenden Freihub.
4. Bauhöhe prüfen: Vergleichen Sie die Bauhöhe des Staplers mit der niedrigsten Deckenkonstruktion. Der Stapler muss auch bei angehobener Last noch sicher manövrieren können.

Beispielrechnung

Angenommen, Ihre höchste Regalablage befindet sich auf 6,00 m. Die Palette hat eine Höhe von 0,15 m, die Ware darauf 1,20 m. Die Decke ist auf 7,50 m. Sie benötigen einen Sicherheitsabstand von 0,50 m zu den Sprinklern. Also:

• Erforderliche Hubhöhe = 6,00 m + 0,15 m + 1,20 m = 7,35 m
• Verfügbare Höhe unter der Decke = 7,50 m - 0,50 m = 7,00 m

In diesem Fall reicht die verfügbare Höhe nicht aus, es sei denn, Sie verwenden einen Stapler mit hohem Freihub, der die Last auf 7,35 m heben kann, ohne den Mast über 7,00 m auszufahren. Ein Hochregalstapler mit Quadruplex-Mast und 2,5 m Freihub wäre hier die Lösung. Alternativ müssten Sie die Regalhöhe reduzieren oder die Sprinkler anpassen.

Vergleichstabelle: Staplertypen nach Raumhöhe

Die angegebenen Werte sind Richtwerte und können je nach Hersteller und Modell variieren.

Praktische Tipps zur optimalen Staplerwahl

• Messen Sie genau: Nehmen Sie sich Zeit, um die Raumhöhe an mehreren Stellen zu messen, da Decken oft uneben sind oder Einbauten haben.
• Planen Sie Reserven ein: Berücksichtigen Sie zukünftige Änderungen wie neue Regale oder geänderte Deckeninstallationen.
• Beachten Sie die Bodenfreiheit: Nicht nur die Höhe, auch die Beschaffenheit des Bodens (Ebenheit, Tragfähigkeit) ist wichtig für die Stabilität beim Heben.
• Denken Sie an die Sicherheit: Ein Stapler, der die Decke touchiert oder zu hoch ausfährt, ist ein Sicherheitsrisiko. Lassen Sie sich vom Fachmann beraten.
• Wählen Sie die richtige Energieversorgung: Elektrostapler mit Lithium-Ionen-Batterien sind wartungsarm und können in kurzen Pausen nachgeladen werden. Sie benötigen keinen Batteriewechselraum, was wertvolle Höhe spart.

Häufige Fehler bei der Staplerwahl

Viele Unternehmen unterschätzen die Bedeutung der Raumhöhe und treffen folgenschwere Fehler. Zu den häufigsten gehören:

• Die Decke wird nur an einer Stelle gemessen, obwohl sie uneben ist.
• Der Freihub wird nicht berücksichtigt, sodass der Mast beim Heben an die Decke stößt.
• Die Bauhöhe des Staplers wird mit der Hubhöhe verwechselt.
• Zukünftige Erweiterungen der Regale werden nicht eingeplant.
• Die Anforderungen an Sprinklerabstände werden ignoriert.

Um diese Fehler zu vermeiden, sollten Sie eine professionelle Beratung in Anspruch nehmen und alle technischen Daten sorgfältig prüfen.

BYD Lithium-Technologie: Vorteile bei begrenzter Raumhöhe

BYD ist ein führender Hersteller von Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Technologie bietet entscheidende Vorteile für den Einsatz in Lagern mit begrenzter Raumhöhe:

• Kein Batteriewechselraum: BYD-Stapler können direkt an der Steckdose oder über Schnellladegeräte geladen werden. Dadurch entfällt die Notwendigkeit eines separaten Batterieraums, der oft zusätzliche Höhe erfordert.
• Hohe Energiedichte: Die Batterien sind kompakt und leicht, was die Konstruktion flacherer Stapler ermöglicht.
• Opportunity Charging: Kurze Ladezeiten während der Pausen halten den Stapler einsatzbereit, ohne dass ein Batteriewechsel nötig ist.
• Lange Lebensdauer: BYD-Batterien halten deutlich länger als herkömmliche Blei-Säure-Batterien und sind wartungsfrei.

Durch den Einsatz von BYD-Lithium-Technologie können Sie Ihre Lagerlogistik effizienter gestalten und gleichzeitig wertvolle Höhe in der Halle einsparen.

Fazit: Die Entscheidungsgrundlage

Die Wahl des richtigen Staplers nach Raumhöhe erfordert eine genaue Analyse Ihrer Lagerhalle und Ihrer betrieblichen Anforderungen. Messen Sie die verfügbare Höhe präzise, berücksichtigen Sie Sicherheitsabstände und wählen Sie den Staplertyp, der die optimale Balance zwischen Hubhöhe, Bauhöhe und Wendigkeit bietet. Mit der richtigen Entscheidung steigern Sie nicht nur die Effizienz, sondern auch die Sicherheit in Ihrem Lager.

Für eine individuelle Beratung und eine maßgeschneiderte Lösung kontaktieren Sie uns unter info@bydfork.com. Unser Expertenteam hilft Ihnen gerne, den passenden Elektrostapler mit BYD-Lithium-Technologie für Ihre Raumhöhe zu finden.
