Ob beim Neukauf, bei der Umrüstung eines bestehenden Lagers oder bei der Planung neuer Regalgassen: Die Abmessungen von Gabelstaplern entscheiden darüber, ob ein Fahrzeug überhaupt in Ihre Halle passt, wie eng die Gassen sein dürfen und wie viel Lagerfläche Sie am Ende wirklich nutzen können. Breite, Länge und Wendekreis sind dabei die drei zentralen Größen – und gerade beim Wendekreis verwechseln viele Planer Innen- und Außenradius.
Dieser Leitfaden erklärt die wichtigsten Maße bei Elektro- und Lithium-Staplern, liefert typische Richtwerte in Tabellen und gibt praktische Tipps für Lagerplanung, Fahrzeugauswahl und Arbeitsgangbreiten.
Warum Stapler-Abmessungen über die Lagerwirtschaft entscheiden
Jeder Zentimeter Fahrzeugbreite wirkt sich direkt auf die Regalgassenbreite aus – und damit auf die nutzbare Grundfläche. Ein Stapler, der 8 cm breiter ist als geplant, kann eine ganze Gassenplanung zunichtemachen. Umgekehrt gilt: Wer die Maße seines Staplers exakt kennt, kann Regale enger stellen, Wege kürzen und die Lagerkapazität auf derselben Fläche um mehrere Prozent erhöhen.
Die drei Kerngrößen sind:
- Breite – bestimmt die minimale Durchfahrt und den Sicherheitsabstand zu Regalen.
- Länge – entscheidet über Rangierbedarf, Kurvenradien und Verkehrswege.
- Wendekreis bzw. Wenderadius – legt fest, wie eng ein Stapler drehen kann, und ist damit die wichtigste Größe für die Arbeitsgangbreite.
Die wichtigsten Maßbegriffe im Überblick
In Datenblättern finden sich zahlreiche Angaben, die oft verwechselt werden. Die folgende Tabelle ordnet die Begriffe ein:
| Maß | Bedeutung | Praxisrelevanz |
|---|---|---|
| Fahrzeugbreite | Breite über alles, gemessen an der breitesten Stelle (meist Chassis oder Räder) | Mindestdurchfahrt, Tore, Aufzüge |
| Baulänge | Länge ohne Gabeln vom Heck bis zur Gabelzinkenwurzel | Rangierfläche, Kurven |
| Länge bis Gabelspitze | Gesamtlänge inklusive montierter Gabeln | Regalabstand, Rampen |
| Wenderadius innen | Radius der inneren Spur bei Volleinschlag | Konstruktionsmaß, selten planungsrelevant |
| Wenderadius außen | Radius der äußersten Fahrzeugkante (meist Heck) | Arbeitsgangbreite, Gassenplanung |
| Wendekreis | Durchmesser des Kreises, den das Fahrzeug außen beschreibt | Wendekreis = 2 × Außenradius |
| Dreieckmaß | Kleinster Abstand vom Gabelzinken bis zur Außenkante Heck | Regalein- und -auslagerung |
Breite: Mehr als nur die Chassisbreite
Die nominelle Breite eines Elektro-Gegengewichtsstaplers liegt je nach Tragfähigkeit meist zwischen 1.000 und 1.500 mm. Wichtig ist jedoch, wo gemessen wird: Außen an den Reifen, an den Gegengewichtskanten oder am Hubgerüst können unterschiedliche Werte anfallen. Beim Einsatz in Containern, Lkw-Wechselbrücken oder engen Aufzügen sollte immer die breiteste Stelle inklusive Hubgerüst und Anbaugeräten herangezogen werden.
Zusätzliche Breite entsteht durch:
- Seitenschieber oder Zinkenverstellgeräte
- Schutzgitter und Fahrerschutzdach
- Arbeitsscheinwerfer und Warneinrichtungen
- Spiegel und Kamerasysteme
- Breite Reifen (z. B. für Außeneinsatz oder luftbereifte Varianten)
Faustregel: Für die Gassenplanung immer mit der maximalen Breite rechnen, nicht mit dem Prospektwert des Grundmodells.
Länge: Baulänge, Gesamtlänge und Gabelzinken
Die Baulänge eines Gegengewichtsstaplers der 1,5- bis 2,0-t-Klasse liegt typischerweise bei 2.300 bis 2.700 mm. Zusammen mit 1.150 mm langen Gabelzinken ergibt sich eine Gesamtlänge von rund 3.500 mm. Bei größeren Geräten (3,5 t) steigt dieser Wert schnell auf über 4.000 mm.

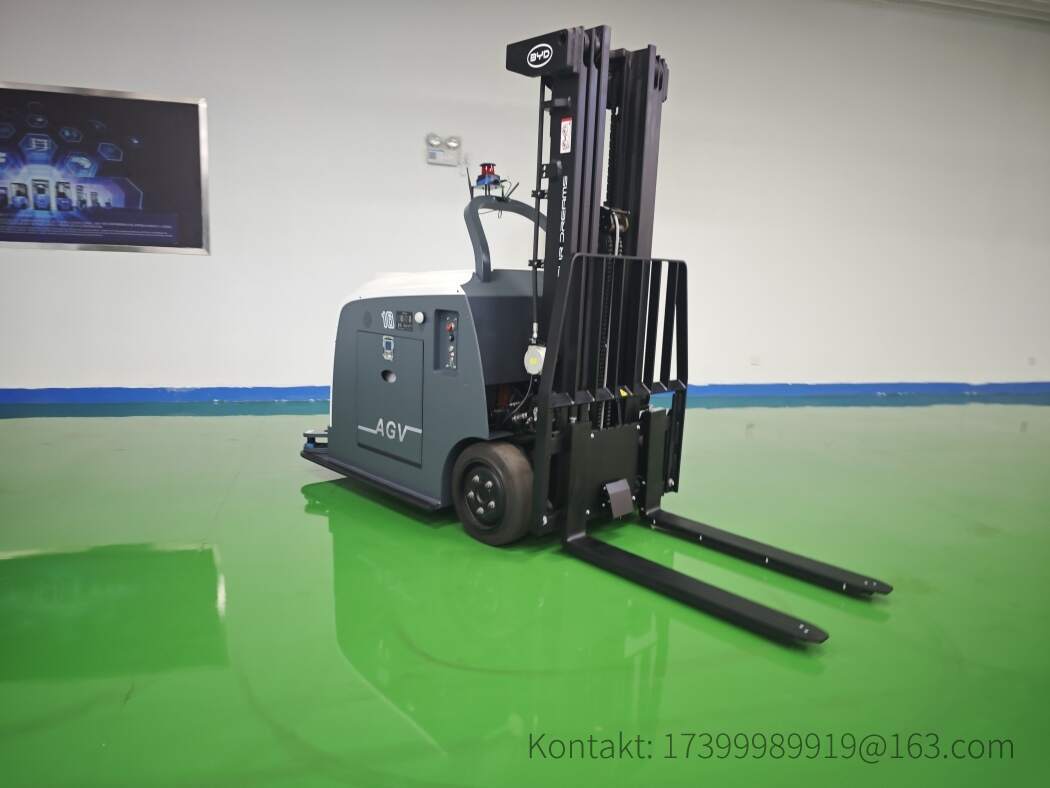

Anders sieht es bei Lagertechnik aus: schubmaststapler und Hochhubwagen sind für schmale Gassen gebaut und deutlich kürzer. Ein Niederhubwagen bleibt mit Gabeln meist unter 1.800 mm, ein Schubmaststapler liegt oft bei 2.500 bis 2.900 mm.
Für die Planung gilt: Entscheidend ist die Gesamtlänge inklusive Last. Eine aufgenommene Palette verlängert das Fahrzeug zusätzlich, weil die Last vor den Gabeln übersteht.
Wendekreis: Die unterschätzte Schlüsselgröße
Der Wendekreis beschreibt den Durchmesser des Kreises, den ein Stapler bei Volleinschlag beschreibt – gemessen an der äußersten Fahrzeugkante. Gelegentlich wird er auch als Radius angegeben, was zu Verwechslungen führt. Bei einem Außenradius von 2.000 mm benötigt der Stapler zum Wenden einen Kreis mit 4.000 mm Durchmesser.
Der Wendekreis hängt von mehreren Faktoren ab:
- Radstand: Je kürzer, desto wendiger – aber desto geringer die Standsicherheit.
- Lenkachse: Elektrostapler lenken oft über die Hinterachse, was das Heck weit ausschwenken lässt.
- Reifengröße und -typ: Vollgummi- oder Luftreifen verändern den Spurkreis.
- Gegengewicht und Heckform: Ein kompakt geformtes Heck reduziert den Außenradius spürbar.
- Einschlagwinkel der Lenkung: Moderne Elektrostapler erreichen deutlich größere Einschlagwinkel als ältere Modelle.
Wendekreis typischer Fahrzeugtypen
| Fahrzeugtyp | Breite (ca.) | Länge bis Gabelspitze (ca.) | Außen-Wenderadius (ca.) |
|---|---|---|---|
| Niederhubwagen (Elektro) | 720–800 mm | 1.600–1.800 mm | 1.400–1.700 mm |
| Hochhubwagen / Deichselstapler | 800–900 mm | 1.900–2.100 mm | 1.500–1.750 mm |
| Schubmaststapler | 1.000–1.270 mm | 2.500–2.900 mm | 1.600–1.950 mm |
| Elektro-Gegengewichtsstapler 1,5–2,0 t | 1.080–1.200 mm | 3.200–3.600 mm | 1.900–2.200 mm |
| Elektro-Gegengewichtsstapler 2,5–3,5 t | 1.250–1.400 mm | 3.700–4.200 mm | 2.200–2.500 mm |
| Schmalgangstapler | 1.200–1.500 mm | 2.700–3.200 mm | 1.800–2.100 mm |
Die Werte sind Richtwerte und variieren je nach Hersteller, Reifenausstattung und Hubgerüst. Immer das konkrete Datenblatt heranziehen.
Von der Abmessung zur Arbeitsgangbreite
Die Arbeitsgangbreite (auch Gassenbreite genannt) ergibt sich nicht einfach aus dem Wendekreis. Als Faustformel für die 90°-Einschleusung in ein Regal gilt:
Erforderliche Gangbreite ≈ Außen-Wenderadius + halbe Fahrzeugbreite + Sicherheitszuschlag
Der Sicherheitszuschlag liegt in der Praxis häufig bei 100 bis 200 mm, bei hohen Umschlagleistungen und ungeübten Fahrern entsprechend mehr.
Beispielrechnung
Ein Elektro-Gegengewichtsstapler mit 1.150 mm Breite und 2.050 mm Außen-Wenderadius soll Paletten in Regale einlagern:
- Außen-Wenderadius: 2.050 mm
- Halbe Fahrzeugbreite: 575 mm
- Sicherheitszuschlag: 150 mm
- Erforderliche Gangbreite: ca. 2.775 mm
In der Praxis werden für Gegengewichtsstapler häufig 3,0 bis 3,5 m Gassenbreite veranschlagt. Wer enger bauen will, kommt an Schubmast- oder Schmalgangtechnik nicht vorbei – hier sind Gassen ab etwa 1,8 bis 2,5 m realistisch.
Elektro- und Lithium-Stapler: kompakter dank modernem Antrieb
Der Antrieb wirkt sich indirekt auf die Abmessungen aus. Lithium-Ionen-Stapler kommen ohne Wechselbatterie und ohne groß dimensionierte Batteriezone aus. Das reduziert den Platzbedarf im Fahrzeug und in der Ladestation erheblich – ein entscheidender Vorteil für bestehende Hallen, in denen kein Batterieraum nachgerüstet werden kann.
Moderne Lithium-Gegengewichtsstapler punkten zusätzlich mit:
- kompakteren Chassis durch optimierte Batterieintegration
- großen Lenkeinschlägen und damit kleinen Wendekreisen
- konstanter Leistung über den gesamten Ladestand
- Zwischenladung in Pausen – ohne Batteriewechsel
Gerade bei Nachrüstprojekten in gewachsenen Lagerhallen ist es daher sinnvoll, die Abmessungen elektronischer Flurförderzeuge mit denen vorhandener Verbrenner-Geräte zu vergleichen.
Normen und Angaben in Datenblättern
Hersteller geben Abmessungen üblicherweise gemäß standardisierten Typenblättern an. Diese stellen sicher, dass Breite, Länge, Radstand, Wenderadius und Hubhöhen vergleichbar sind. Für die Sicherheit von Flurförderzeugen gelten zusätzlich die einschlägigen Normen zur Standsicherheit und zu den Anforderungen an Fahrzeug und Umgebung.
Achten Sie beim Vergleich von Angeboten auf folgende Punkte:
- Wird der Wenderadius innen oder außen angegeben?
- Sind Gabelzinken und Anbaugeräte in der Länge enthalten?
- Welche Reifen sind montiert – und wie verändert sich die Bauhöhe?
- Ist das Hubgerüst in der Gesamthöhe berücksichtigt?
- Gilt die Breite für das Grundmodell oder für die ausgestattete Variante?
Praktische Tipps für die Fahrzeugauswahl
- Zuerst die Halle messen: Tore, Aufzüge, Rampen, Stützen und Türrahmen sind oft die eigentlichen Engstellen – nicht die Regalgassen.
- Last berücksichtigen: Eine überstehende Palette verlängert das Fahrzeug und verändert die Rangiergeometrie.
- Reserven einplanen: Wer die Gassenbreite auf den Millimeter genau plant, verliert Flexibilität bei neuen Palettengrößen.
- Testfahrt im eigenen Lager: Kein Datenblatt ersetzt den Praxistest mit den tatsächlichen Lasten und Gassen.
- Anbaugeräte früh festlegen: Seitenschieber und Zinkenversteller beeinflussen Breite und Dreieckmaß deutlich.
- Reifenverschleiß bedenken: Abgefahrene Reifen verändern Spurweite und Wendeverhalten im Laufe der Zeit.
- Energieversorgung mitplanen: Lithium-Systeme benötigen keine Batteriewechselzone und sparen wertvolle Fläche.
Fazit
Breite, Länge und Wendekreis sind keine Nebensächlichkeiten im Datenblatt, sondern die Grundlage jeder Lagerplanung. Wer diese drei Werte kennt und richtig interpretiert, kann Gassen optimieren, Fläche gewinnen und teure Fehlinvestitionen vermeiden. Besonders bei Elektro- und Lithium-Staplern lohnt der genaue Blick auf die geometrischen Daten – moderne Antriebskonzepte erlauben heute kompakte Bauformen mit kleinen Wendekreisen, die in bestehenden Hallen entscheidende Vorteile bringen.
