Resttragfähigkeit beim Stapler: Was das Diagramm zeigt

Die Resttragfähigkeit eines Gabelstaplers ist eine der wichtigsten Kennzahlen für den sicheren Betrieb. Sie gibt an, wie viel Last der Stapler unter bestimmten Bedingungen – insbesondere bei einem bestimmten Lastschwerpunkt und einer bestimmten Hubhöhe – noch sicher tragen kann. Viele Unfälle in Lager und Produktion entstehen, weil Fahrer die Angaben im Tragfähigkeitsdiagramm falsch interpretieren oder ignorieren. In diesem Artikel erklären wir detailliert, was das Diagramm zeigt, wie Sie es richtig lesen und welche praktischen Tipps Sie beachten sollten, um Überlastung und Unfälle zu vermeiden.

Was ist die Resttragfähigkeit eines Staplers?

Die Resttragfähigkeit (auch Resttraglast genannt) bezeichnet die maximale Last, die ein Gabelstapler bei einer konkreten Kombination aus Lastschwerpunkt und Hubhöhe noch sicher aufnehmen kann. Sie ist nicht identisch mit der Nenntragfähigkeit, die oft in Prospekten oder auf dem Typenschild angegeben wird. Die Nenntragfähigkeit gilt nur für ideale Bedingungen, typischerweise bei einem Lastschwerpunkt von 500 mm und einer niedrigen Hubhöhe. Sobald sich der Lastschwerpunkt weiter von der Gabel entfernt oder die Last höher gehoben wird, sinkt die tatsächlich verfügbare Tragfähigkeit – die Resttragfähigkeit.

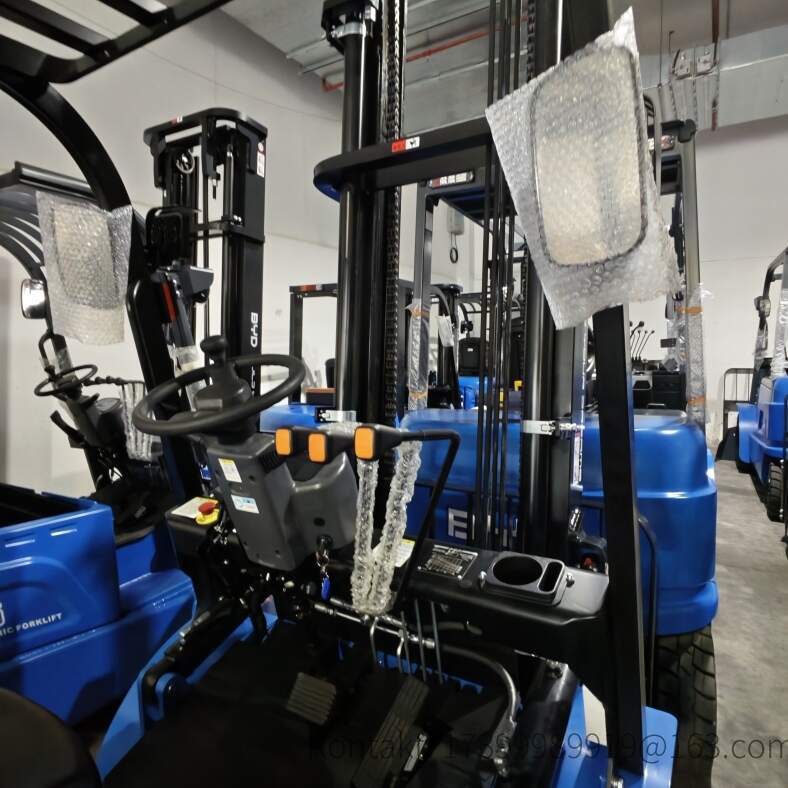

Das Tragfähigkeitsdiagramm, das fest an jedem Stapler angebracht sein muss, stellt diesen Zusammenhang grafisch oder tabellarisch dar. Es ist das zentrale Hilfsmittel, um Überlastung zu vermeiden. Besonders bei modernen Elektrostaplern mit Lithium-Ionen-Batterien, wie sie beispielsweise BYD anbietet, bleibt die Bedeutung des Diagramms unverändert. Die fortschrittliche Antriebstechnik ändert nichts an den physikalischen Gesetzen der Statik und Dynamik.

Unterschied zwischen Nenntragfähigkeit und Resttragfähigkeit

Die Nenntragfähigkeit ist ein theoretischer Maximalwert, der unter normierten Bedingungen ermittelt wird. Die Resttragfähigkeit hingegen ist der praxisrelevante Wert, der sich aus dem tatsächlichen Lastschwerpunkt und der tatsächlichen Hubhöhe ergibt. Nur wer die Resttragfähigkeit kennt und einhält, arbeitet sicher. Ein häufiger Irrtum: Viele Fahrer glauben, ein Stapler mit 2.000 kg Nenntragfähigkeit könne immer 2.000 kg heben. Das ist falsch und kann zu schweren Unfällen führen.

Das Tragfähigkeitsdiagramm: Aufbau und Achsen

Ein typisches Tragfähigkeitsdiagramm ist ein Liniendiagramm mit zwei Achsen. Auf der horizontalen Achse (X-Achse) ist der Lastschwerpunkt in Millimetern abgetragen. Der Lastschwerpunkt ist der Abstand von der Vorderkante der Gabel bis zum Schwerpunkt der Last. Auf der vertikalen Achse (Y-Achse) steht die Tragfähigkeit in Kilogramm. Zusätzlich gibt es mehrere Kurven, die unterschiedliche Hubhöhen repräsentieren – meist in Metern oder Millimetern. Je höher die Hubhöhe, desto niedriger verläuft die Kurve, desto geringer ist also die Resttragfähigkeit.

Manche Hersteller verwenden statt eines Diagramms eine Tabelle. In beiden Fällen ist das Prinzip identisch: Für jede Kombination aus Lastschwerpunkt und Hubhöhe lässt sich die maximale Last ablesen.

Beispiel eines Tragfähigkeitsdiagramms

Die folgende Tabelle zeigt einen Ausschnitt aus einem typischen Tragfähigkeitsdiagramm für einen Elektro-Gabelstapler mit 2.000 kg Nenntragfähigkeit:

Man erkennt deutlich: Mit zunehmendem Lastschwerpunkt und zunehmender Hubhöhe sinkt die zulässige Last. Bei einem Lastschwerpunkt von 800 mm und einer Hubhöhe von 5000 mm darf der Stapler nur noch 900 kg heben – weniger als die Hälfte der Nenntragfähigkeit.

Faktoren, die die Resttragfähigkeit beeinflussen

Die Resttragfähigkeit ist keine feste Größe, sondern hängt von mehreren Faktoren ab. Die wichtigsten sind:

• Lastschwerpunkt: Je weiter die Last von der Gabel entfernt ist, desto geringer die Tragfähigkeit. Lange oder unförmige Lasten verschieben den Schwerpunkt nach vorn.
• Hubhöhe: Mit steigender Hubhöhe sinkt die Stabilität, da sich der Schwerpunkt des Staplers nach oben verlagert. Das Diagramm berücksichtigt dies durch verschiedene Kurven.
• Anbaugeräte: Zangen, Klammern, Seitenschieber oder Drehgeräte verändern den Lastschwerpunkt und das Gewicht. Ohne Anpassung der Tragfähigkeitsangaben droht Überlastung.
• Lastaufnahmemittel: Gabelverlängerungen oder andere Hilfsmittel vergrößern den Lastschwerpunkt und reduzieren die Resttragfähigkeit erheblich.

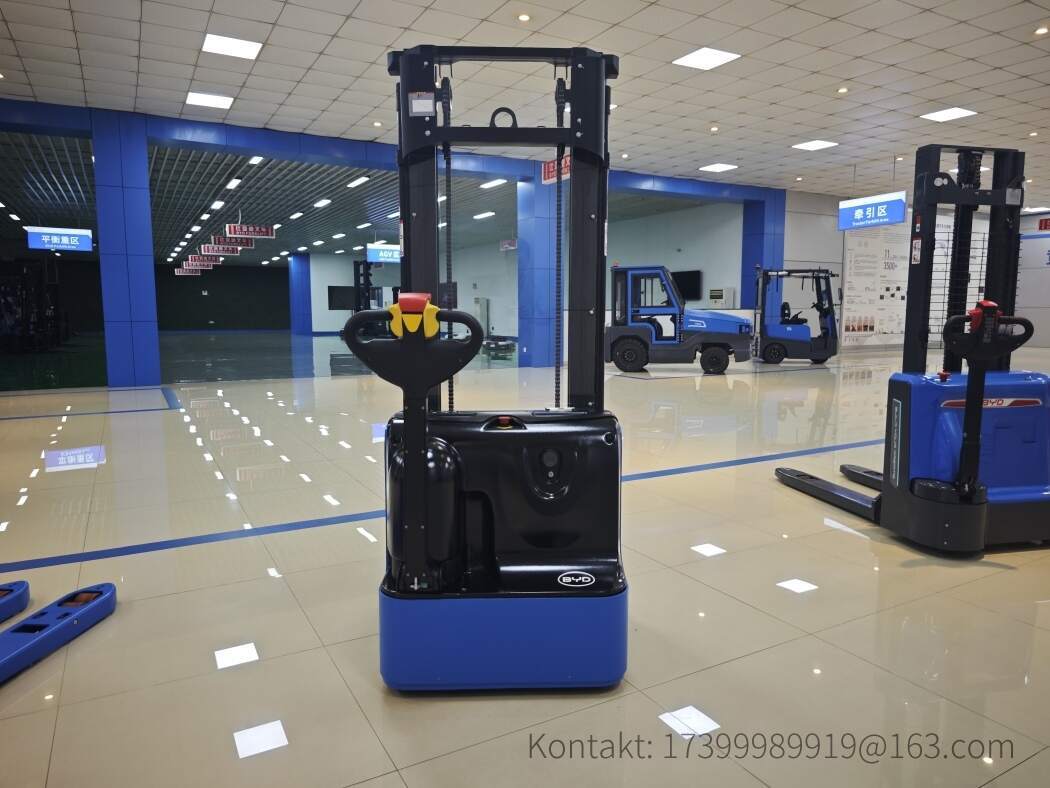

• Mast- und Reifenart: Ein Dreifach-Mast ist schwerer als ein Zweifach-Mast und reduziert die nutzbare Tragfähigkeit. Ebenso können Reifenart und -zustand die Stabilität beeinflussen.
• Dynamische Kräfte: Beschleunigung, Bremsen, Kurvenfahrten und das Absenken der Last erzeugen zusätzliche Kräfte, die die effektive Resttragfähigkeit weiter verringern.
• Zustand des Staplers: Verschleiß an Gabeln, Ketten oder Hubgerüst kann die Sicherheit beeinträchtigen. Regelmäßige Wartung ist unerlässlich.

So liest man das Diagramm richtig – Schritt für Schritt

Die korrekte Anwendung des Tragfähigkeitsdiagramms erfordert etwas Übung. Die folgenden Schritte helfen Ihnen, die Resttragfähigkeit für jede Situation zu bestimmen:

1. Lastgewicht ermitteln: Kennen Sie das genaue Gewicht der zu hebenden Last. Bei unbekannten Lasten nutzen Sie eine Lastwaage oder schätzen Sie konservativ.
2. Lastschwerpunkt bestimmen: Messen oder schätzen Sie den Abstand von der Gabelvorderkante zum Schwerpunkt der Last. Bei palettierten Gütern liegt der Schwerpunkt oft in der Mitte der Palette.
3. Hubhöhe festlegen: Bestimmen Sie die maximale Höhe, in der die Last bewegt werden soll. Auch Zwischenhöhen sind relevant.
4. Kurve für die Hubhöhe wählen: Suchen Sie im Diagramm die Kurve, die Ihrer geplanten Hubhöhe entspricht (oder die nächstniedrigere).
5. Tragfähigkeit ablesen: Gehen Sie vom ermittelten Lastschwerpunkt auf der X-Achse senkrecht nach oben bis zur Kurve und lesen Sie den Wert auf der Y-Achse ab.
6. Vergleich mit tatsächlichem Lastgewicht: Liegt das Lastgewicht unter der abgelesenen Tragfähigkeit, ist der Hub sicher. Andernfalls muss die Last reduziert, der Lastschwerpunkt verringert oder ein leistungsfähigerer Stapler verwendet werden.
7. Sicherheitsabstand einhalten: Planen Sie immer einen Sicherheitspuffer ein, da dynamische Kräfte und unvorhergesehene Situationen auftreten können.

Ein Beispiel: Sie möchten eine Last mit 1.200 kg Gewicht und einem Lastschwerpunkt von 600 mm auf eine Höhe von 4.000 mm heben. Im Diagramm lesen Sie bei 600 mm und der Kurve für 4.000 mm eine Tragfähigkeit von etwa 1.400 kg ab. Die Last ist sicher. Bei 800 mm Lastschwerpunkt und gleicher Höhe wären es nur noch 1.000 kg – die Last wäre zu schwer.

Praktische Tipps für den sicheren Betrieb

Die Theorie ist wichtig, aber die Praxis erfordert Disziplin und Aufmerksamkeit. Hier sind bewährte Tipps:

• Immer das Diagramm prüfen: Vor jedem Hub, besonders bei schweren oder sperrigen Lasten.
• Lastwaage nutzen: Moderne Stapler können mit Wiegesystemen ausgestattet werden, die das Gewicht direkt anzeigen und vor Überlast warnen.
• Anbaugeräte berücksichtigen: Beachten Sie die vom Hersteller angegebenen Tragfähigkeitsreduzierungen für Anbaugeräte. Diese sind oft in separaten Tabellen aufgeführt.
• Regelmäßige Schulungen: Fahrer sollten mindestens einmal jährlich in der Interpretation von Tragfähigkeitsdiagrammen geschult werden.
• Last nicht schräg ziehen: Vermeiden Sie das Ziehen oder Schieben von Lasten, da dies die Stabilität gefährdet.

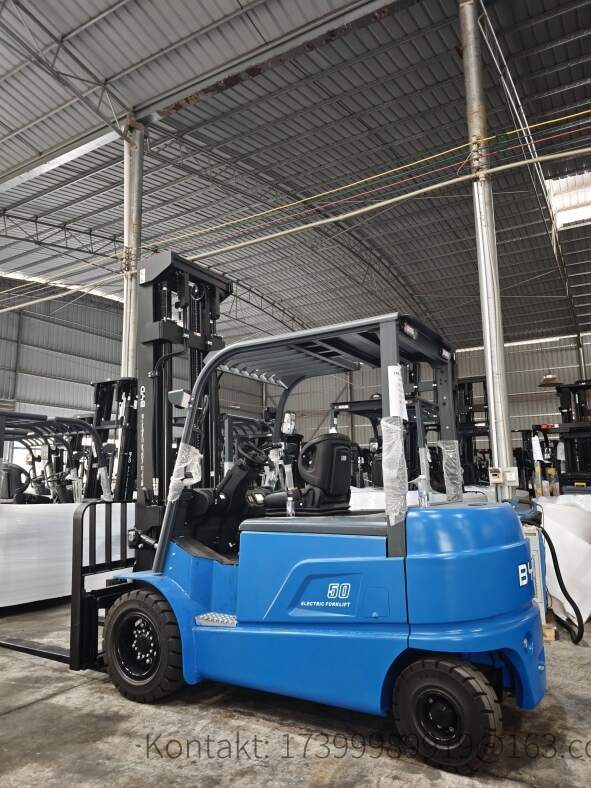

• Bei Elektrostaplern mit Lithium-Batterie: Auch wenn Modelle wie die von BYD durch ihr geringes Gewicht und ihre kompakte Bauweise Vorteile bieten, gilt das Tragfähigkeitsdiagramm uneingeschränkt. Die Batterieart ändert nichts an der physikalischen Resttragfähigkeit.
• Wartung und Prüfung: Lassen Sie Gabeln, Ketten, Hubgerüst und Reifen regelmäßig prüfen. Ein defekter Stapler kann selbst bei korrekter Berechnung unsicher sein.

Häufige Fehler und Risiken

Die häufigsten Fehler im Umgang mit der Resttragfähigkeit sind:

• Ignorieren des Lastschwerpunkts: Viele Fahrer nehmen an, dass die Last immer mittig auf der Gabel liegt. In der Praxis ragen Lasten oft über die Gabelspitze hinaus.
• Verwechseln von Nenn- und Resttragfähigkeit: Die Nenntragfähigkeit wird als universell gültig angesehen, was zu Überlast führt.
• Verwendung von Anbaugeräten ohne Anpassung: Jedes Anbaugerät verändert die Geometrie und damit die Tragfähigkeit.
• Falsche Hubhöhe: Oft wird nur die maximale Hubhöhe betrachtet, obwohl auch Zwischenhöhen kritisch sein können.
• Überladung: Die schwerwiegendste Folge. Sie kann zum Umkippen des Staplers, zum Absturz der Last und zu schweren Verletzungen führen.

Die Risiken sind nicht nur materieller Natur. Personenschäden, Produktionsausfälle und rechtliche Konsequenzen können die Folge sein. Daher ist die korrekte Anwendung des Tragfähigkeitsdiagramms eine gesetzliche Pflicht und eine Frage der Verantwortung.

Fazit

Die Resttragfähigkeit ist das Herzstück der Staplersicherheit. Das Tragfähigkeitsdiagramm liefert die notwendigen Informationen, um für jede Hubaufgabe die sichere Last zu bestimmen. Wer die Achsen, Kurven und Einflussfaktoren versteht, kann Unfälle vermeiden und die Effizienz steigern. Besonders bei modernen Elektrostaplern mit Lithium-Ionen-Technologie – etwa von BYD – bleibt die sorgfältige Beachtung des Diagramms unerlässlich. Schulen Sie Ihre Fahrer, prüfen Sie Lasten regelmäßig und halten Sie Ihre Stapler in einwandfreiem Zustand. So arbeiten Sie sicher und gesetzeskonform.
